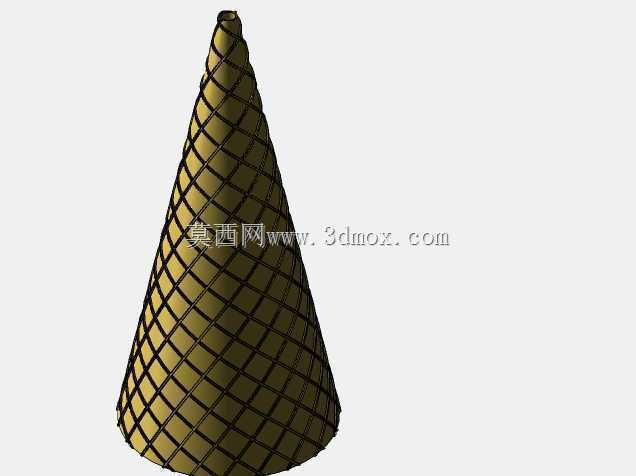

带菱形网格纹理的金属锥形结构件

　　这类带菱形网格纹理的金属锥形构件，在散料均布装置、流体导流段、缓冲防护结构中有着十分广泛的应用场景。做散料输送线的均布料斗时，锥面的网格纹理可以增加物料与壁面的摩擦力，避免颗粒状物料在锥壁快速滑落产生的离析问题，让不同粒径的混合物料能够沿着锥面均匀下落，不会出现大颗粒滚落至边缘、细粉堆积在中心的分层现象，有效提升后续筛分、配料工序的精度。在通风管道的渐缩导流段使用时，锥面的网格结构可以打散管道内的边界层气流，降低气流在锥段产生的涡流噪声，同时减少气流沿程阻力损失，相比光滑壁面的锥管，带网格纹理的结构能让气流过渡更平缓，避免锥段出口出现气流偏斜、流速不均的问题，适配各类通风除尘、气力输送系统的管路变径需求。

　　从功能特性来看，该锥形构件采用等壁厚锥面设计，外覆的菱形网格并非装饰性结构，而是通过凹凸的网格筋提升锥面的结构刚度，在相同板材厚度下，带网格加强的锥面抗外压失稳能力比光滑锥面提升40%以上，能够承受更高的外部负压或者侧向冲击载荷，不需要额外焊接加强筋，减少了焊接变形带来的形位公差问题。锥面的网格纹路采用等距菱形排布，网格的棱边做了小圆角过渡，不会出现应力集中的尖角，在承受交变载荷时不容易产生疲劳裂纹，适合在有振动、冲击的工况下长期使用。锥顶做了小圆弧收头处理，避免尖锐顶端在安装、搬运过程中造成磕碰损伤，同时也能减少物料在锥顶的挂料积料问题，锥底的端面为平面结构，方便与下部的法兰、管路或者设备接口进行对接安装，对接面的平面度公差可以控制在0.2mm以内，保证连接后的密封性能。

　　设计过程中首先确定锥度参数，根据不同的应用场景调整锥角大小，用作料斗时锥角通常设置为55度到65度之间，匹配散料的安息角参数，保证物料能够顺畅下滑不会出现堵料；用作导流段时锥角通常设置为15度到30度，减少流体的局部阻力损失。网格纹理的参数设计需要结合板材厚度确定网格的深度与间距，当采用2mm厚钢板制作时，网格深度设置为0.8mm，菱形网格的对角线长度分别为15mm和10mm，既能够保证足够的加强效果，也不会因为网格过深导致板材冲压时出现开裂问题。建模时先绘制基础圆锥曲面，通过投影曲线的方式将菱形网格线映射到锥面上，再使用偏移、加厚命令生成网格的凸起结构，最后对所有棱边做圆角处理，避免锐边。整个锥面的曲面连续性达到G2级别，不会出现曲面褶皱、棱边错位的问题，后续不管是采用冲压成型、3D打印还是铸造成型，都能够保证结构的一致性。

　　安装边界方面，该锥形构件的底部对接端面预留了标准的连接尺寸，可以适配DN100到DN300范围的管路法兰，锥顶的小端可以根据需求对接小直径管路或者加装堵头、喷头类配件。构件的整体高度根据锥度和底部直径匹配，当底部直径为200mm时，整体高度控制在350mm左右，安装时需要保证锥面的垂直度公差不大于1mm/m，避免锥段倾斜导致物料偏流或者气流偏斜。如果用于有耐磨需求的工况，可以在网格纹理的凹槽内填充耐磨涂层，网格结构能够增加涂层与基体的结合力，避免涂层在物料冲刷下快速脱落，相比光滑壁面的耐磨衬里，带网格的结构耐磨寿命能够提升两倍以上。在缓冲防护场景使用时，锥面的网格结构还能够起到吸能作用，当受到外物撞击时，网格的微小变形可以吸收冲击能量，避免锥面出现大面积凹陷，适合作为设备的防护罩、缓冲头使用。
