冷镦成型翼形蝶形手拧紧固螺母结构

　　日常做设备维护、工装夹具调试的时候，最烦的就是找扳手拧小规格紧固件，尤其是需要频繁拆装的检修口盖板、小型设备侧盖、线束固定支架这类位置，用普通外六角或者内六角螺母，每次都要凑对应的扳手，空间窄的时候扳手卡不进去，拆装效率极低，翼形螺母就是针对这类场景设计的紧固件，两个对称的翼片直接给手指提供了施力点位，不需要借助任何工具，徒手就能完成拧紧和松脱操作，在低压电气柜的二次舱门、小型实验台架的调节挡板、民用设备的可拆卸外壳、户外临时搭建的管线支架上应用极广。

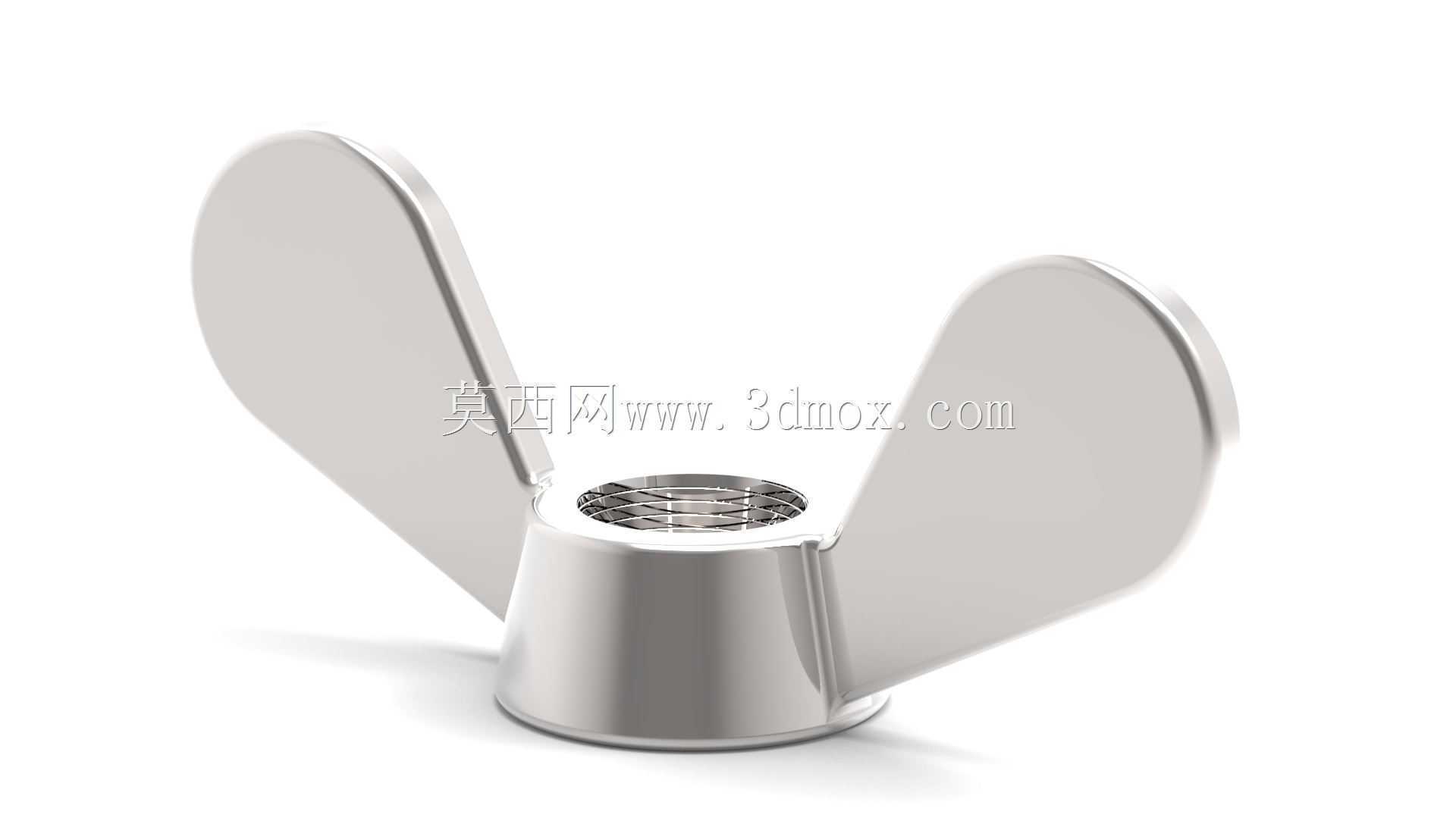

　　从结构设计逻辑来看，这类螺母的核心是把施力结构和螺纹基体做一体化成型，中间的圆柱基体内部加工标准内螺纹，和同规格的外螺纹螺栓、螺柱配合实现轴向压紧，两侧延伸的翼片做了大圆角过渡，一方面是避免锐边割手，另一方面是在拧紧过程中让手指的受力更均匀，不会因为局部压强过大产生痛感。翼片的展开宽度是设计时的核心参数，不能做的太窄，太窄的话力臂太短，徒手拧紧能施加的扭矩不够，容易出现连接松动；也不能做的太宽，太宽会占用过多安装空间，在密集排布的安装点位上会和相邻的紧固件、结构件产生干涉，一般M3到M10规格的翼形螺母，翼片外沿到螺纹中心的距离控制在螺纹公称直径的2.5到3倍之间，既能保证足够的拧紧力矩，又不会过度占用安装空间。

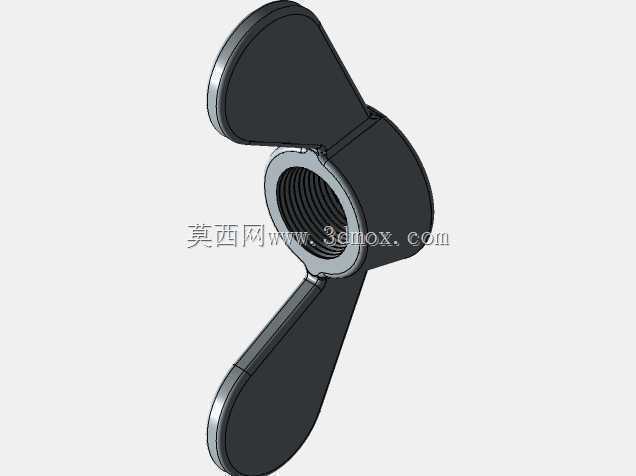

　　建模的时候首先要确定螺纹规格对应的基体尺寸，基体的外径要比螺纹大径大出足够的壁厚，保证螺纹啮合的时候基体不会因为受力开裂，冷镦成型的件壁厚一般不小于螺纹螺距的1.5倍，基体底部做小倒角，既可以在安装的时候快速对准螺纹孔位，也能去除成型后的飞边。翼片和基体的衔接位置要做足够大的圆角过渡，不能做直角衔接，直角位置在拧紧受力的时候会产生应力集中，反复拆装几次容易出现翼片断裂的问题，尤其是采用不锈钢材质冷镦成型的产品，过渡圆角的半径至少要到1.5mm以上，才能保证结构强度。翼片的外形不是完全的平板，靠近外沿的位置会做轻微的弧度处理，贴合手指指腹的自然曲线，拧紧的时候手指不会打滑。

　　实际选型的时候要注意安装边界，首先是螺纹的啮合长度，翼形螺母的基体高度一般比同规格的普通六角螺母略低，因为是手拧操作，不需要承受过大的预紧力，啮合长度控制在螺纹公称直径的0.8倍左右就足够，要是用在有振动的设备上，可以搭配一个薄型平垫，增大压紧面的接触面积，避免翼形螺母的基体端面压伤被固定件的表面。其次是周边的操作空间，安装位置的两侧要留出至少能放下两根手指的空间，也就是翼片外侧到周边结构件的距离至少要留10mm以上，不然手指伸不进去，没法发挥手拧的优势，要是空间实在受限，就不适合选这类螺母，还是要选普通六角螺母配合工具操作。

　　这类紧固件的受力特性也决定了它的使用边界，它适合的是预紧力要求不高、需要频繁拆装的低压连接场景，不能用在高压紧固、承受大载荷冲击的结构连接位置，比如设备的主承重支架、高速旋转部件的紧固位置，手拧的预紧力有限，大载荷下很容易出现松脱，引发结构失效。在做三维装配的时候，要注意翼片的旋转空间，螺母拧紧的过程中翼片会跟着旋转，周边不能有凸起的结构件挡住翼片的旋转路径，不然螺母没法拧到贴合的位置，之前做小型检测设备的外壳设计时就踩过这个坑，当时把安装柱旁边做了一个加强筋，螺母拧到还差两圈的时候翼片就顶到加强筋上，最后只能把加强筋的位置挪开3mm，才解决了干涉问题。

　　从加工工艺的角度来说，这类小规格翼形螺母大多采用多工位冷镦机一次成型，生产效率高，零件的一致性好，建模的时候要注意冷镦工艺的拔模角度，翼片的上下表面要做微小的拔模斜度，方便成型后从模具里脱出，不能做成完全垂直的直面，不然模具脱模的时候会刮伤零件表面，也会降低模具的使用寿命。螺纹部分采用攻丝工艺加工，建模的时候可以直接调用标准内螺纹特征，不用刻意画牙型细节，装配的时候只要保证螺纹规格匹配，干涉检查的时候不会出现报错就可以，要是做有限元受力分析，再细化牙型的网格就足够。
