花篮螺栓索具拉紧调节构件

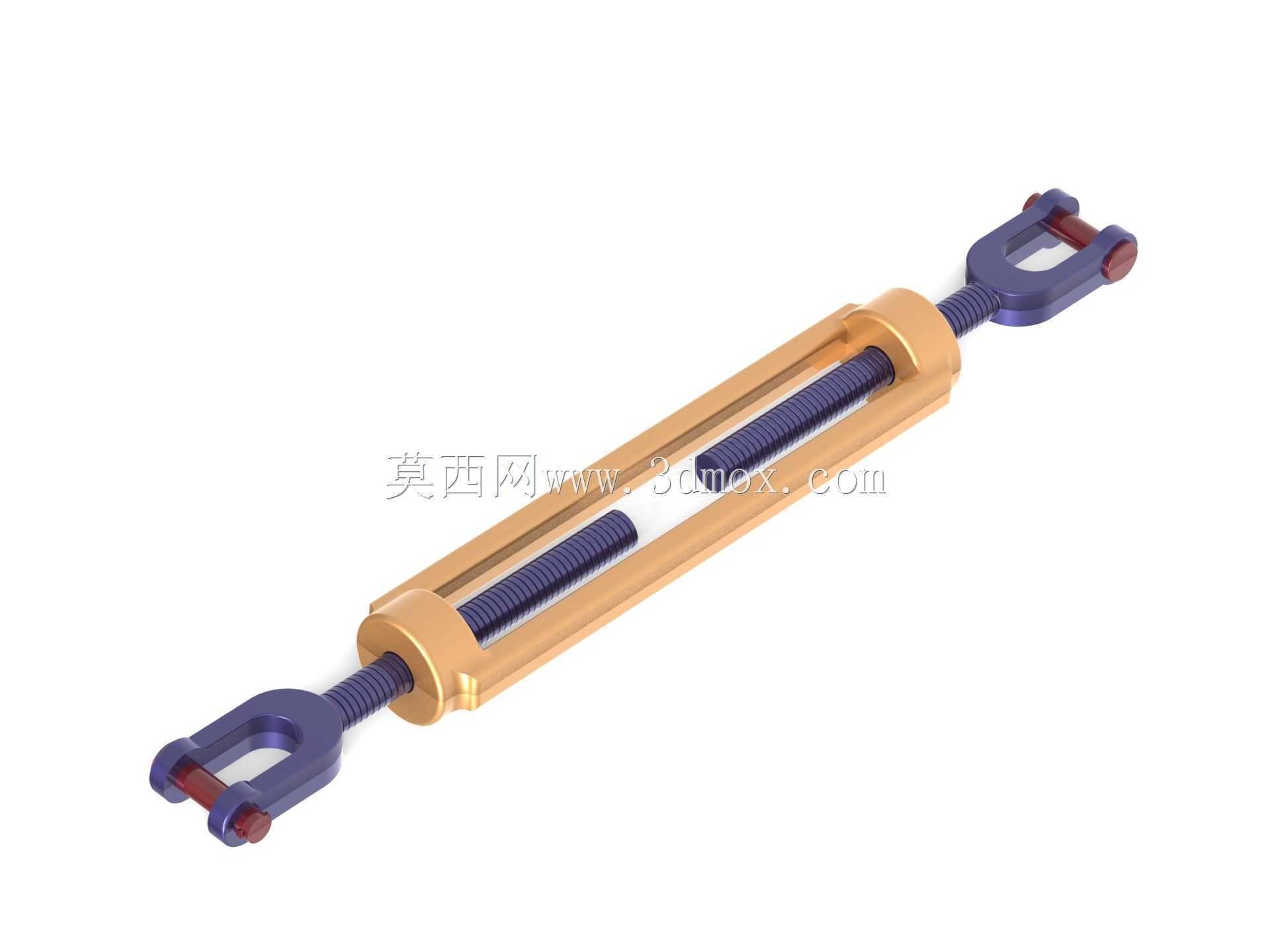

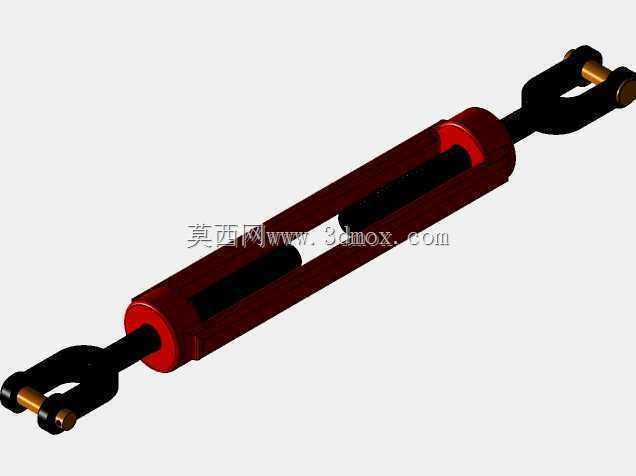

　　该构件为开式花篮螺栓结构，是起重索具、缆风绳固定、钢结构拉索张紧场景中常用的调节连接件，核心作用是通过旋转中部框架体，同步调整两端叉形接头的相对间距，实现拉索、拉杆的张紧度微调，补偿安装误差、抵消长期承载后的结构松弛量。从结构设计逻辑来看，中部采用长条形开式框体作为承载基体，框体内部预留足够的螺杆旋合行程空间，两端分别加工正、反内螺纹，对应配合两端带外螺纹的叉形接头，旋转框体时两端接头同步相向或反向移动，无需转动两端连接的索具即可完成张紧调节，大幅降低现场安装调整的操作难度。两端的叉形接头采用U型开口结构，搭配横向销轴完成与端部吊耳、拉索接头的铰接连接，铰接间隙控制在合理范围，既保证连接状态下的转动自由度，避免构件承受额外弯曲载荷，

　　又不会因间隙过大产生冲击晃动。设计过程中，框体与螺杆的螺纹配合长度经过受力校核，保证全行程范围内螺纹啮合牙数满足抗拉承载要求，避免螺纹脱扣失效；框体的截面尺寸根据额定载荷下的拉应力、扭转应力计算确定，开式结构的两侧筋板厚度均匀，既保证整体刚性，旋转调节时不会发生框体扭曲变形，又能直观观察内部螺杆的旋入深度，避免调节超出行程导致两端接头脱开。从安装边界来看，该构件的最小安装长度对应两端螺杆完全旋入框体的状态，最大调节长度对应螺杆旋合长度满足承载要求的最大伸出状态，选型时需根据现场拉索的安装间距、所需调节余量确定适配的规格，预留足够的调节行程以应对安装偏差和后期张紧度调整需求；两端叉形接头的开口宽度、销轴直径与配套连接的吊耳尺寸匹配，

　　安装时销轴穿入后需加装开口销锁定，避免销轴脱出引发连接失效。实际工程应用中，这类构件常见于输电塔缆风绳固定、起重设备钢丝绳张紧、钢结构支撑拉杆调节、幕墙拉索固定等场景，相比固定式拉杆，其可调节特性能够大幅降低安装时的尺寸精度要求，后期运维过程中也可随时调整张紧度，抵消结构变形、载荷变化带来的松弛问题，保证整个张拉系统始终处于预设的受力状态。建模过程中，螺纹部分采用简化修饰特征表达，既保证装配关系清晰，也避免全螺纹建模带来的特征冗余，框体与接头的配合面、铰接孔的同轴度等关键形位公差在模型中通过装配约束体现，能够直接导出工程图用于生产加工，也可直接导入索具系统装配中完成整体受力仿真验证。
