三指尖联动齿轮机械旋转解压结构

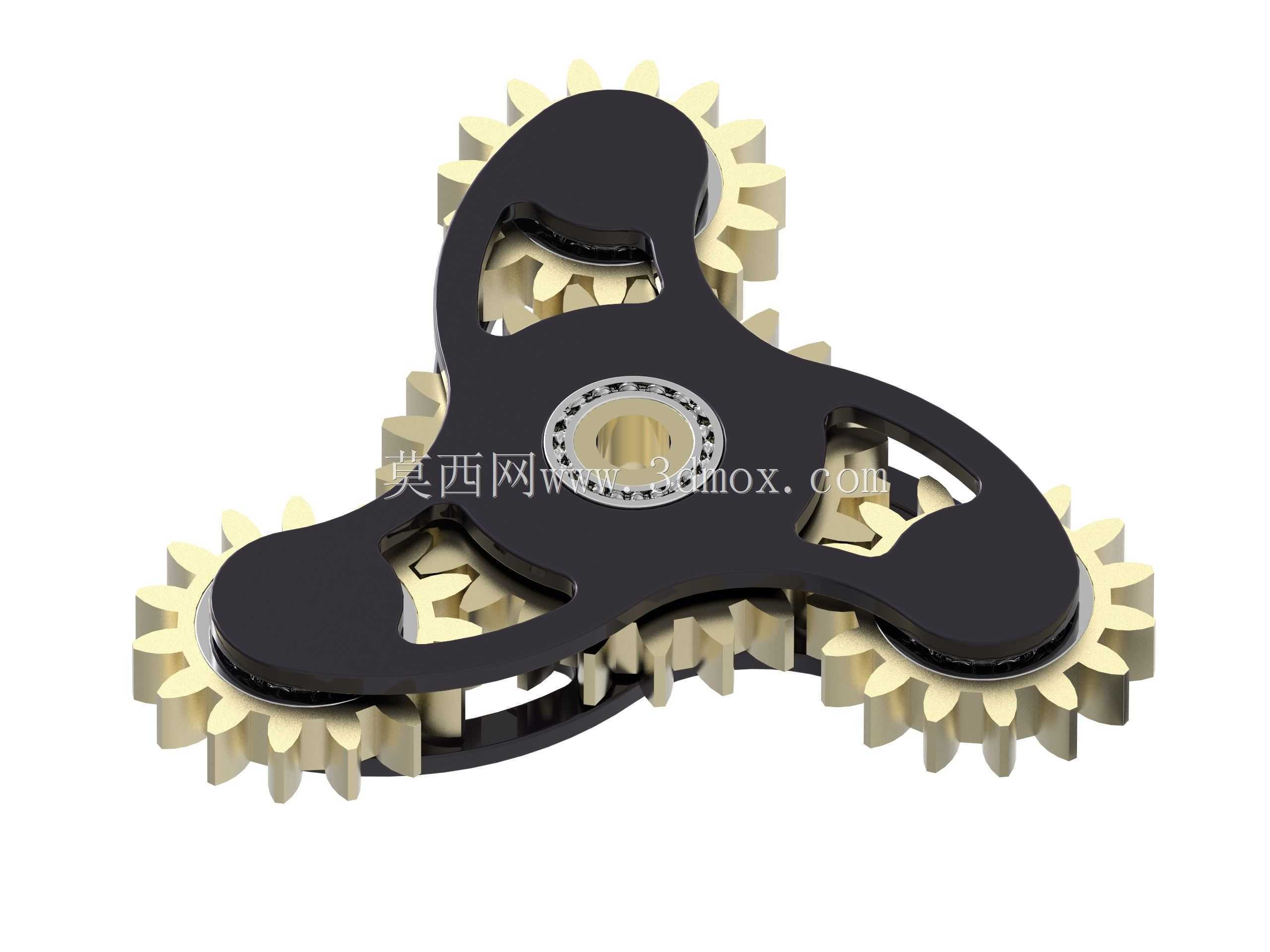

　　这款三臂式齿轮联动旋转结构，最初的设计切入点是解决常规单轴承指尖旋转件传动空程大、旋转阻尼无变化的痛点，在手持把玩、桌面演示的场景下，多齿轮啮合带来的分段阻尼反馈能带来更丰富的触感体验，同时也可作为小型传动演示教具，用于机械基础课程中行星轮系传动逻辑的直观展示，帮助初学者快速理解外啮合齿轮的传动比关系与运动传递路径。整体结构采用三角对称布局，三个末端握持臂的重心完全落在中心轴承的轴线上，旋转过程中不会出现偏心抖动的问题，中心位置嵌入标准深沟球轴承作为旋转支撑，轴承内圈与中心固定轴过盈配合，外圈与主体支架的安装孔过渡配合，装配后轴承的轴向窜动量控制在0.02mm以内，保证高速旋转时的稳定性。三个末端臂的端部各设置一组行星齿轮组件，

　　每个行星齿轮通过微型销轴与臂体铰接，齿轮与销轴之间预留0.01mm的间隙保证转动顺滑，所有行星齿轮同时与中心位置的固定太阳轮外啮合，当任意一个臂体受力绕中心转动时，三个行星齿轮会同步绕自身轴线自转，同时沿太阳轮的节圆做公转运动，齿轮啮合的侧隙控制在0.008-0.015mm之间，既不会因为侧隙过大产生传动冲击异响，也不会因为侧隙过小导致转动卡滞。主体支架采用镂空减重设计，在三个臂体的非受力区域开设异形通槽，在保证结构刚度的前提下尽可能降低整体重量，减少旋转时的转动惯量损失，支架的边角位置全部做R1.5的圆角过渡，避免手持接触时的锐边划伤，表面做哑光氧化处理，减少光线反射带来的视觉干扰。齿轮的齿形采用标准渐开线圆柱直齿设计，模数0.

　　5，压力角20度，齿顶高系数1，所有齿轮的齿面都做了0.05mm的倒角处理，去除加工毛刺，保证啮合过程的顺滑度。安装边界方面，整体结构的最大外接圆直径控制在78mm，中心轴承的安装孔径为8mm，适配市面上通用的微型指尖旋转件轴承规格，三个臂体的厚度统一为8mm，握持时的接触宽度符合人体工学，单手握持时手指可以自然搭在三个臂的端部凹槽内，施力旋转时不会出现打滑的问题。实际使用过程中，齿轮啮合带来的阻尼反馈会随着旋转速度的变化产生细微的触感差异，低速旋转时可以清晰感受到每个齿啮合的分段触感，高速旋转时齿轮的啮合振动会被轴承的阻尼吸收，转动平稳无杂音，除了作为解压把玩的物件外，这套行星轮系的结构逻辑也可以直接移植到小型旋转展示台、

　　精密分度机构的设计中，通过调整齿轮的模数与齿数比，可以获得不同的传动比与阻尼特性，适配不同的使用场景。在结构验证阶段，针对齿轮销轴的剪切强度做了校核，在承受日常把玩的最大按压力度下，销轴的最大剪切应力远低于材料的许用应力，长期使用不会出现销轴变形或者断裂的问题，支架的镂空区域经过拓扑优化，去除的都是受力较小的冗余材料，剩余的筋位完全可以承受旋转时的离心力与日常握持的挤压力，不会出现结构变形导致齿轮啮合错位的问题。
