带散热风扇安装位的钣金设备盒盖

　　这款钣金盒盖多用于小型工业控制机箱、嵌入式设备主机的侧部封装，日常在车间控制柜、桌面式工业检测设备、小型电源集成模组里都能见到这类结构的身影，核心作用是完成机箱腔体的侧部封闭，同时兼顾内部发热元件的散热通风需求，以及对应功能模块的外露避让。从实际装配场景来看，这类盒盖一般搭配厚度1.2-1.5mm的冷轧钢板折弯成型，表面做喷塑处理提升防锈与绝缘性能，整体折弯边的折角处预留了R0.5的工艺圆角，避免折弯时出现应力开裂，同时也能防止装配时划伤操作人员。

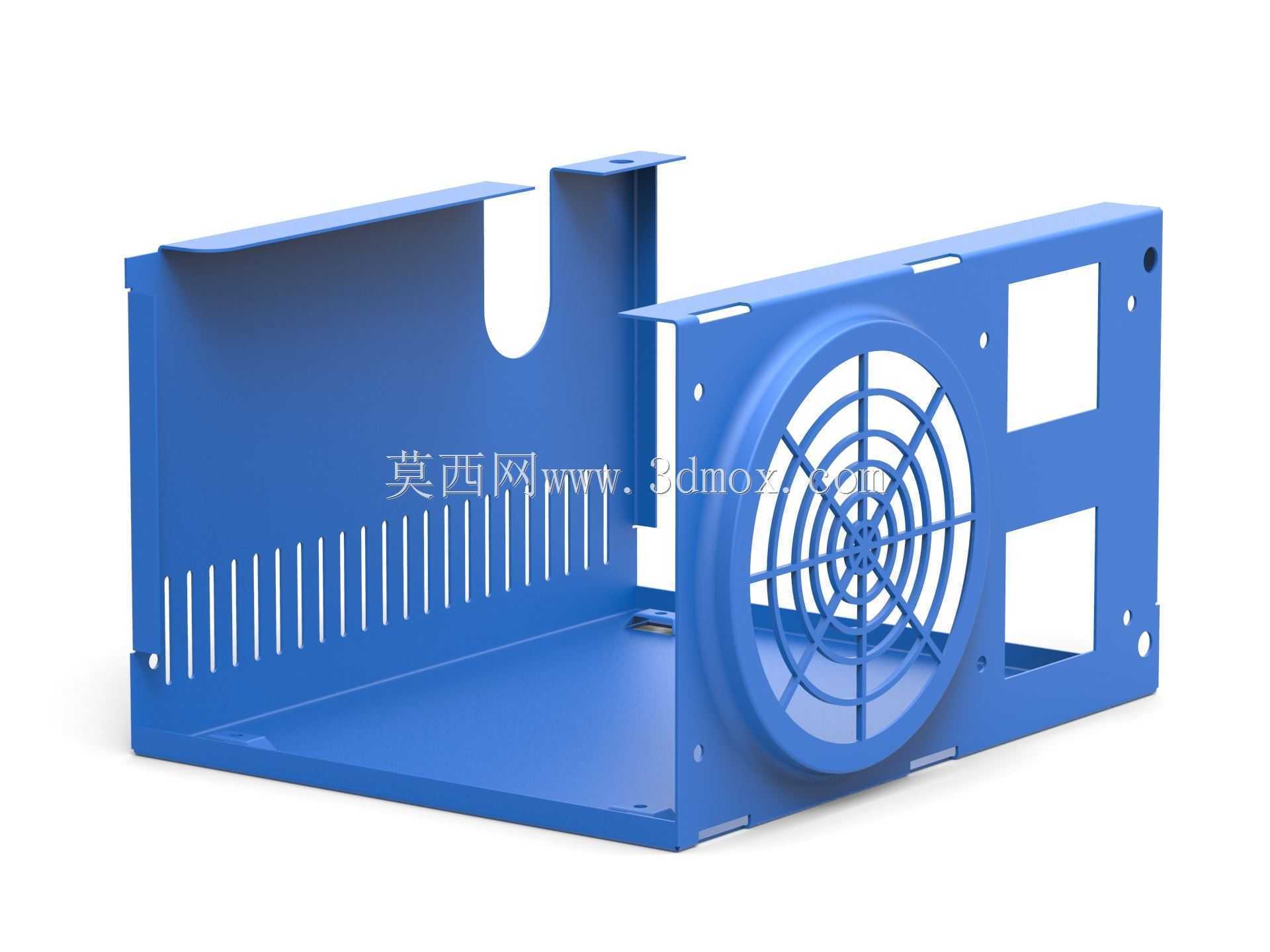

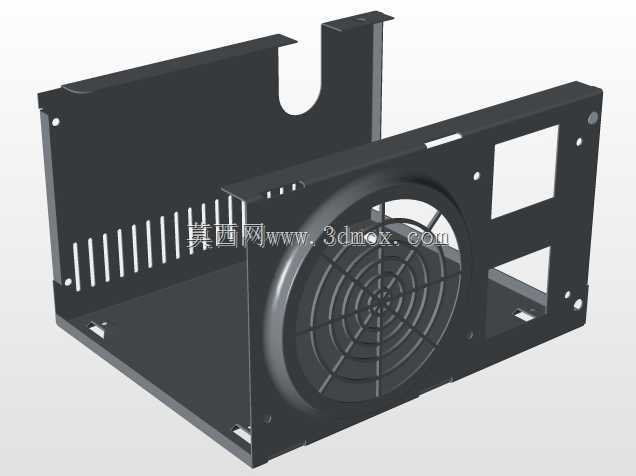

　　结构设计上，盒盖主体采用L型折弯结构，垂直立面预留了标准120mm轴流风扇的安装位，风扇安装位做了下沉式翻边处理，既可以提升局部结构强度，避免风扇运行时的振动带动盒盖产生共振异响，也能让风扇嵌入安装后与盒盖外表面基本齐平，减少设备整体的外凸尺寸。风扇防护区域直接在钣金面上冲压出同心圆加放射筋的通风格栅，格栅缝隙宽度控制在4mm以内，既保证通风量满足散热需求，也能防止外部较大的杂物、线材误触风扇扇叶造成设备故障。立面除了风扇位之外，还预留了两个方形的功能开口，对应内部安装的接线端子、状态指示灯或者扩展接口的外露需求，开口边缘做了0.8mm的内折边，避免切口的毛刺割伤接线线材。盒盖的水平折边是主要的安装承载面，边缘均匀分布了直径3.2mm的螺丝过孔，对应机箱底部框架的M3安装螺柱，装配时从下往上锁付螺丝即可完成固定，垂直立面的上下边缘也预留了对应的固定孔位，和机箱的前后侧板做锁付连接，保证整体装配后的结构刚性。

　　在安装边界的尺寸控制上，这类盒盖的整体宽度一般适配标准1U/2U机箱的侧部尺寸，水平折边的宽度控制在80-120mm区间，不会占用机箱内部过多的元件安装空间，立面的通风条区域做了等距的长条形通风孔，和风扇位形成对流风道，冷空气从下部通风条进入腔体，带走电路板、电源模块产生的热量后从风扇位排出，形成顺畅的散热路径。盒盖上部预留的U型避让缺口，是为了对应机箱内部走线的过线需求，避免盒盖安装时压伤内部的通讯线、电源线，缺口边缘同样做了卷边处理，消除钣金切口的锐边风险。

　　从建模逻辑来看，这类钣金件的设计需要优先考虑折弯工艺的可行性，所有折弯边的预留尺寸都要匹配对应板厚的折弯扣除值，避免成型后尺寸出现偏差导致装配干涉；通风孔、安装孔的位置都要和机箱内部的元件布局做对应校验，比如风扇安装位要正对内部的CPU、功率管这类核心发热元件，功能开口要和内部接口的位置完全对齐，不能出现遮挡。另外在结构强度上，盒盖的折弯转角处做了小三角的加强筋冲压，不需要额外增加焊接工序就能提升转角处的抗形变能力，即使设备在搬运过程中受到轻微的磕碰，也不会出现盒盖变形、接缝变大的问题。实际应用中，这类盒盖还可以根据设备的具体使用场景调整喷塑颜色，常见的有工业灰、哑光黑、电脑白等，和设备整体的外观风格保持统一，部分需要做电磁屏蔽的场景，还会在盒盖内侧粘贴导电泡棉，和机箱框架接触后形成连续的导电层，提升设备的电磁兼容性能，避免内部信号对外干扰或者外部电磁信号影响设备运行稳定性。
