多腔式冷却回路注塑模具结构设计

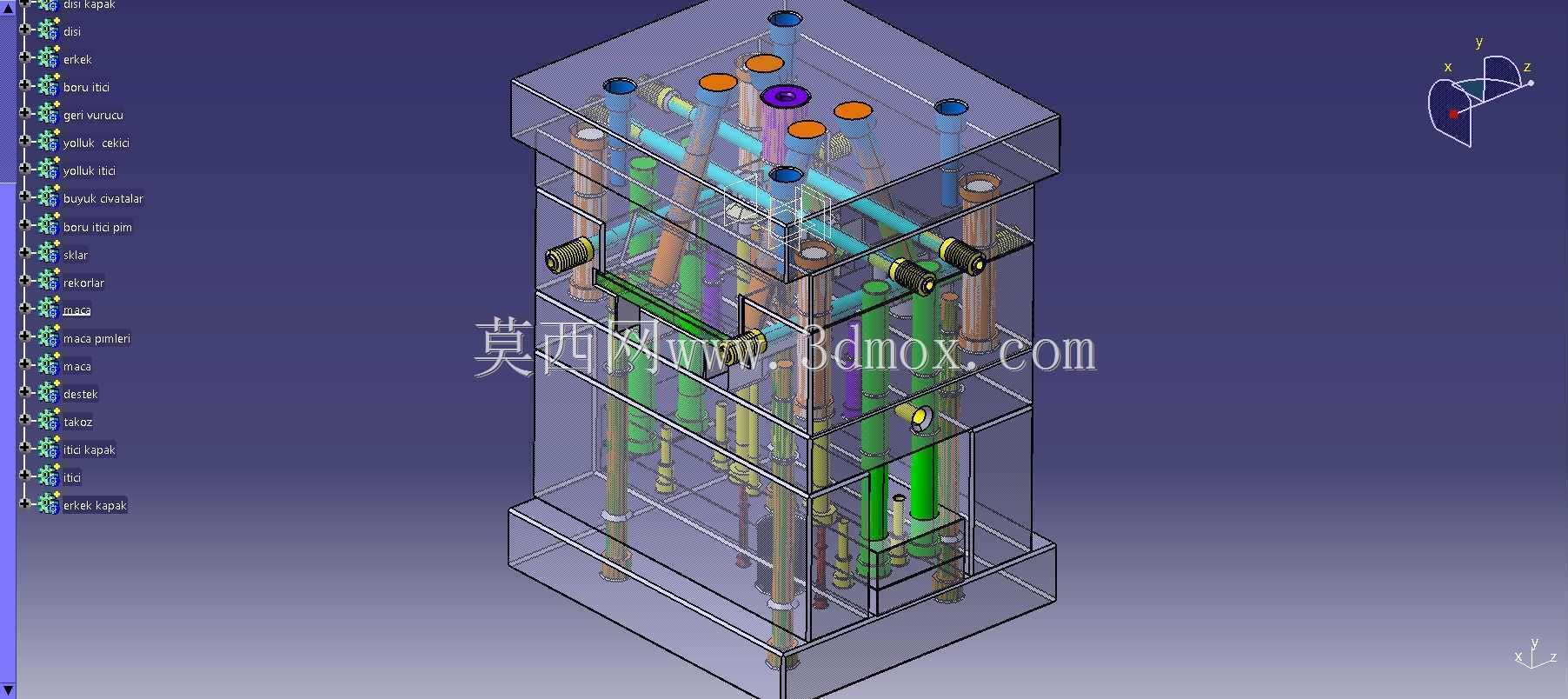

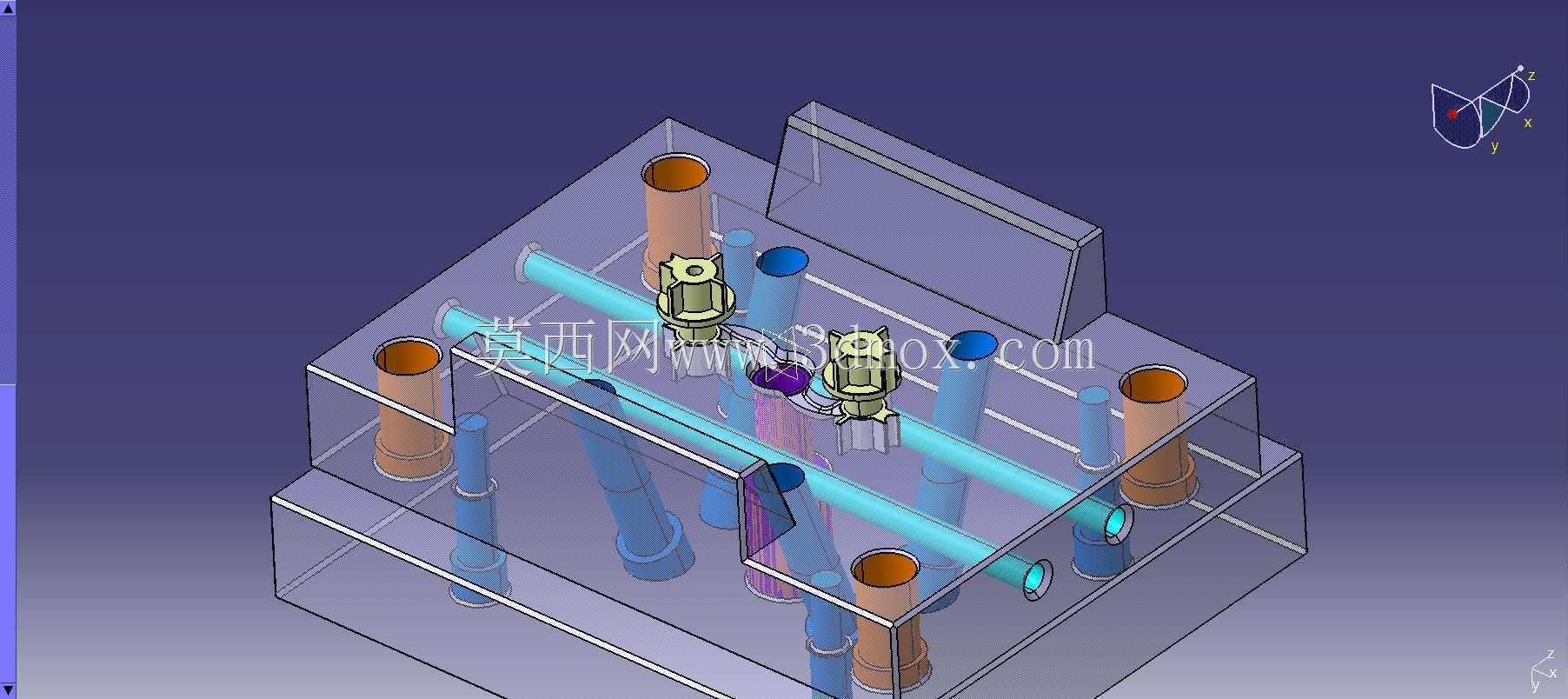

　　这套模具结构针对中小型注塑件批量生产场景设计，常见于消费电子外壳、日用塑料配件、小型工业塑件的成型工序，适配卧式注塑机安装使用，核心解决多型腔注塑过程中冷却不均、浇注平衡、成型周期长的实际生产痛点。从结构布局来看，模架采用标准两板模基础结构，内部集成了随形布置的冷却水路，水路直径匹配常规注塑模冷却规范，围绕型腔分布的管路可在注塑保压完成后快速带走型腔内熔体热量，缩短塑件冷却定型时间，避免因局部冷却速率差异导致的塑件翘曲、缩痕缺陷。模具设置了多组型腔，沿模架中心对称排布，浇注系统采用平衡式流道设计，主浇道衔接注塑机喷嘴后，分流道以等径等长路径通向各个型腔，保证熔体充模时各型腔进料压力、温度一致，减少同批次塑件的尺寸偏差与成型质量差异。

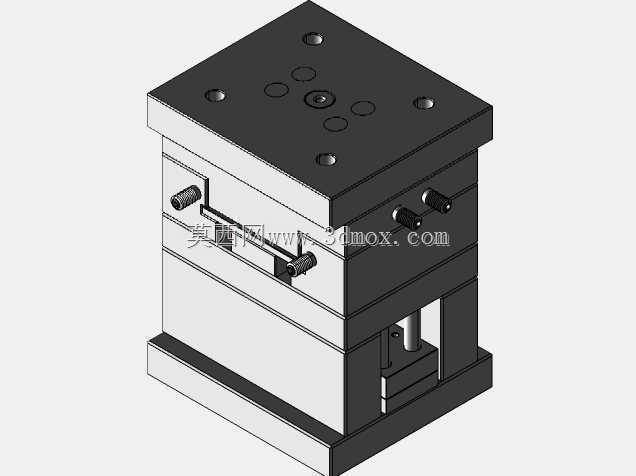

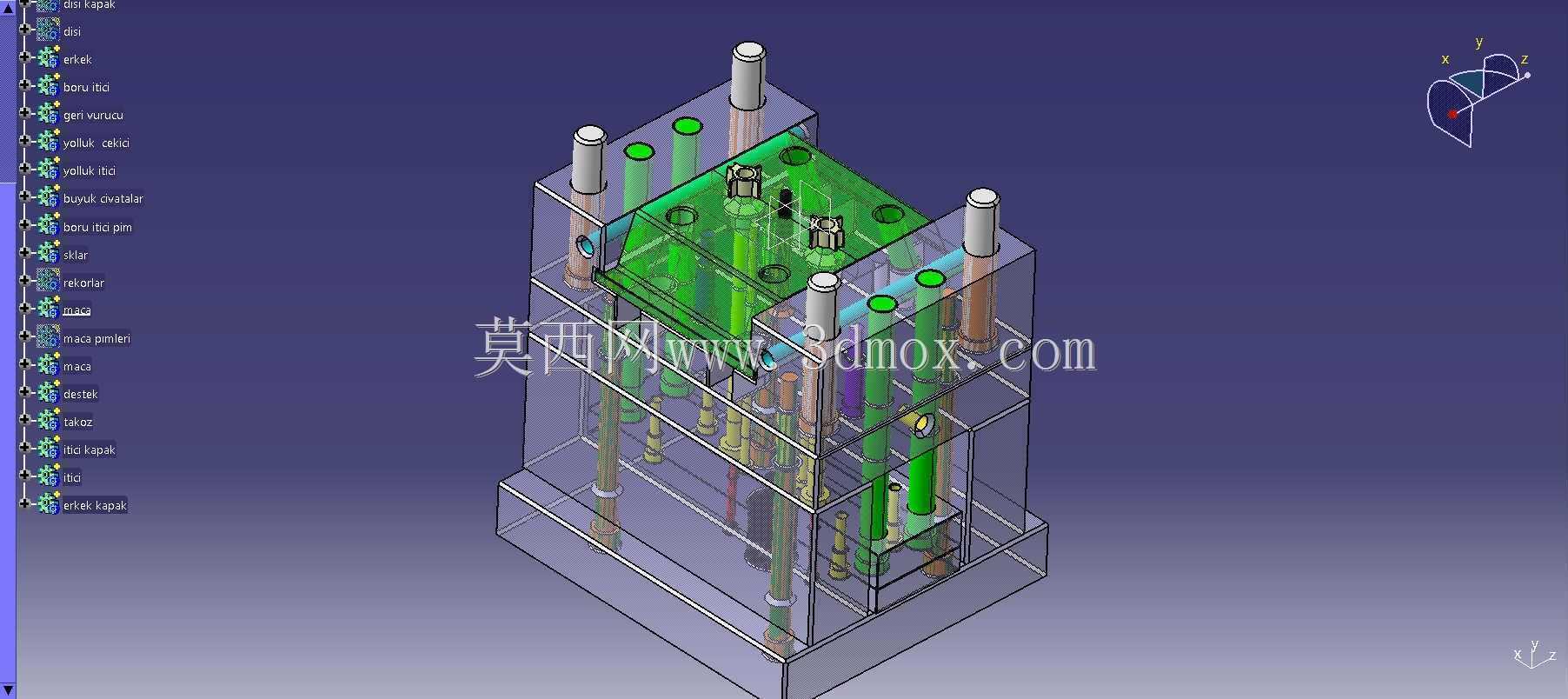

　　顶出机构采用顶管与顶针组合的方式，针对塑件不同位置的包紧力分布设置顶出点位，顶针排布避开塑件外观面与配合面，顶出行程匹配塑件开模后脱模距离，保证顶出过程平稳无卡滞，避免顶白、顶穿等成型缺陷。导向定位结构采用导柱导套配合精密定位销，合模时导柱先进入导套完成初定位，合模终了时定位销插入对应销孔保证型腔与型芯的同轴度，避免长期生产过程中因合模偏移导致的型腔啃伤、塑件飞边问题。安装边界方面，模架的长宽尺寸适配常用吨位注塑机的拉杆间距，定位圈尺寸匹配注塑机定位孔标准，浇口套球面半径与注塑机喷嘴球面半径适配，锁模孔位置符合对应吨位注塑机的模板安装孔位规范，吊装孔设置在模架重心对应位置，方便模具吊装与上机安装。设计过程中优先考虑了加工工艺性，

　　型腔与型芯采用镶拼式结构，易磨损的浇口、成型部位单独设计为镶件，后续生产中出现磨损或损坏时可单独更换镶件，降低模具维护成本；冷却水路的接头位置统一设置在模架非操作侧，方便外接冷却水管道，避免管道干涉注塑机的开合模动作与取件操作。排气结构开设在型腔末端与熔体最后填充的位置，排气槽深度匹配对应塑料熔体的溢边值，既可以快速排出型腔内的空气，避免塑件出现烧焦、缺胶缺陷，又不会产生飞边影响塑件外观。这套结构在实际生产中可适配PP、ABS、PC等多种常用热塑性塑料的成型，通过调整冷却水温、注塑工艺参数可匹配不同材料的成型需求，多型腔的设计可大幅提升单模次生产效率，平衡式的流道与冷却设计也能保证长期批量生产的塑件质量稳定性，减少调机时间与不良品率。
