双筒铰接式机械连接结构件

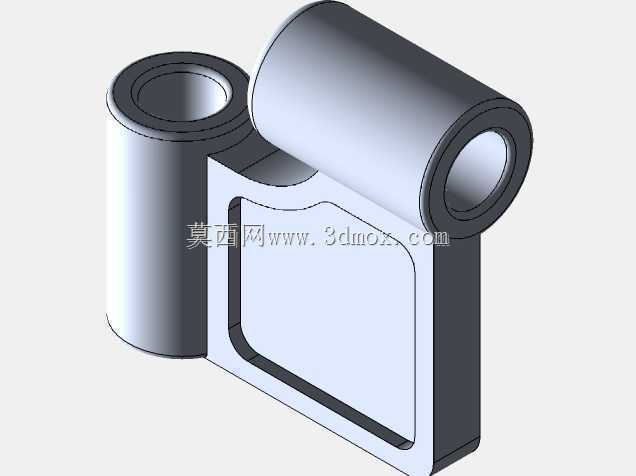

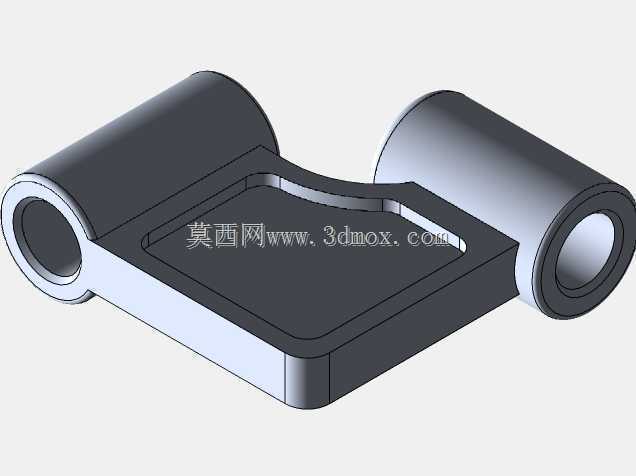

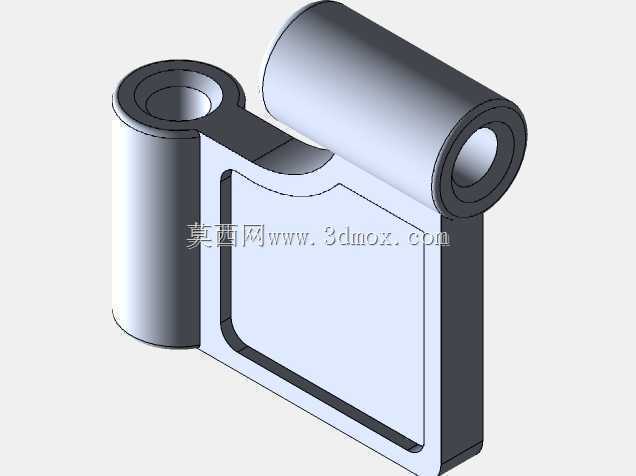

　　这类双筒铰接结构件在工业场景中应用范围极广，小到自动化生产线的连杆翻转机构，大到工程机械的活动臂连接节点，都能见到同构型零件的身影。从结构功能来看，两端的同轴筒状结构是核心铰接承载位，内部预留的通孔用于穿装销轴，实现与相邻构件的转动连接，中间的板状基体则承担载荷传递的作用，将两端铰接位的受力均匀分散，避免应力集中导致的结构失效。

　　设计这类零件时，首先要明确两端铰接筒的同轴度公差，这直接决定了装配后销轴的转动顺畅度，若同轴度偏差超过0.05mm，装配时就会出现销轴卡滞，长期运行还会出现偏磨，大幅缩短构件使用寿命。中间连接板的过渡圆角设计也十分关键，在筒身与平板的衔接位置，不能采用直角过渡，必须设置合理的圆角半径，分散应力集中点，尤其是在承受交变载荷的工况下，圆角处的应力集中是零件断裂的主要诱因。

　　从安装边界来看，两端筒状结构的外径决定了铰接位的径向安装空间，设计时需要预留足够的间隙，避免转动时与相邻构件发生干涉；筒身的轴向长度则要匹配安装座的宽度，过长会导致装配后轴向窜动量过大，过短则会降低铰接位的承载面积，加剧单位面积的压强。中间平板的厚度需要根据额定载荷计算确定，既要保证足够的抗弯强度，又要控制整体重量，避免不必要的材料浪费，平板上预留的槽位可用于安装限位块或者走线，适配不同设备的装配需求。

　　在实际设备运行中，这类铰接件往往需要承受径向载荷与少量的轴向窜动力，因此筒状结构的内壁粗糙度需要控制在Ra1.6以下，降低销轴转动时的摩擦阻力，同时内壁可根据工况需求加装衬套，提升耐磨性能，减少后期维护成本。零件的材质通常选用中碳钢或者铝合金，中碳钢材质适用于重载工况，经过调质处理后可获得良好的综合力学性能，铝合金材质则适用于对重量有严格要求的轻量化设备场景，通过阳极氧化处理提升表面耐腐蚀性能。

　　建模过程中需要注意，两端筒状结构的端面要与轴线保持垂直，否则装配后会出现端面与安装座的偏磨，中间平板的平面度公差也需要控制在合理范围内，保证与其他贴合构件的接触面积达标。这类零件的建模逻辑通常是先绘制中间基体的草图，拉伸生成基础板件，再在两端绘制筒状结构的截面草图，通过拉伸或者旋转命令生成铰接筒，最后对衔接位置做圆角处理，添加安装槽、倒角等细节特征，建模时要注意特征之间的父子关系，避免后期修改参数时出现特征报错。

　　在不同的应用场景下，这类结构件的尺寸会有较大差异，小型自动化设备上使用的同构型零件，整体长度可能不足100mm，而工程机械上使用的同类铰接件，整体长度甚至能超过1米，但核心的结构逻辑是一致的，都是通过两端的铰接位实现转动连接，中间基体传递载荷。设计时还需要考虑润滑结构，可在筒状结构上预留注油孔，方便后期加注润滑脂，降低铰接位的磨损速度，延长零件的整体使用寿命。
