紧凑同轴式传动变速器三维结构设计

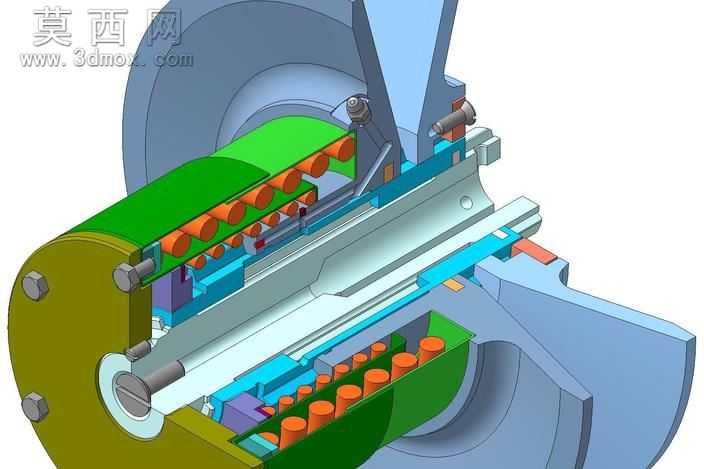

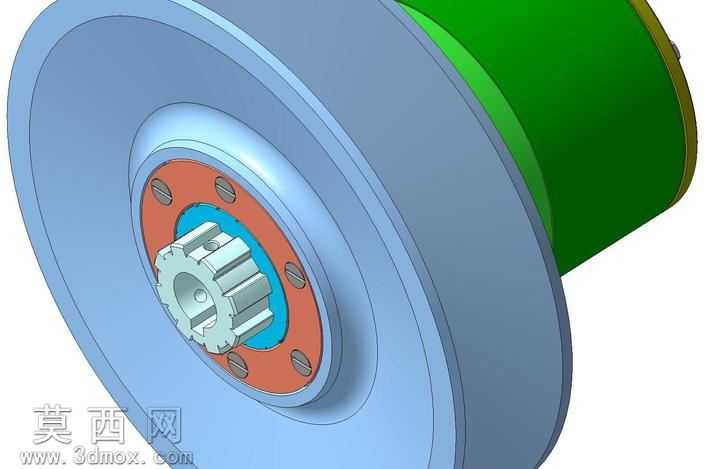

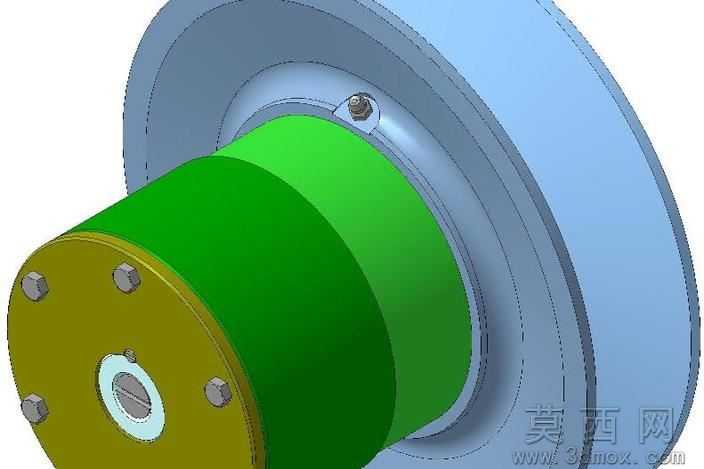

本款变速器采用同轴式布局开展三维建模设计，整体结构围绕输入输出同轴的传动需求搭建，在三维建模过程中，首先完成核心传动腔体的基准定位，以中心轴线为全局装配基准，依次构建输入端连接法兰、内部传动承载腔体、输出端连接盘的基础实体特征。建模阶段针对各部件的装配配合关系做了精细化处理，输入端法兰端面上的紧固螺栓孔采用圆周阵列方式生成，严格匹配标准紧固件的安装尺寸公差，确保螺栓装配后无干涉错位问题；内部传动腔体的壁厚经过参数化校核，既满足传动部件的容纳空间需求，也兼顾整体结构的轻量化设计要求。材质渲染环节结合实际工业应用场景做了区分处理，输入端连接法兰采用氧化镀锌的金属材质表现，呈现出橄榄黄色的金属哑光质感，表面做了细微的粗糙度处理还原真实机加工后的表面纹理；中间传动套筒部分采用亮绿色的防护涂层材质表现，模拟工业设备中传动部件的防护涂装效果，色彩区分清晰便于快速识别不同功能模块；后端的传动轮盘采用浅蓝色的结构钢材质表现，还原钢制部件经过表面处理后的金属光泽，边缘的倒角、圆角特征都做了真实的光影过渡处理，避免生硬的棱角表现。结构设计上充分考虑了装配与维护的便利性，各连接端面都设计了定位止口，确保装配时的同轴度精度，端盖上的紧固螺栓采用内六角圆柱头标准件，符合常规机械装配的紧固件选用规范，输入端轴孔处设计了键槽结构，用于传递输入扭矩，轴孔周边的密封槽结构也做了完整建模，可适配常规的密封圈安装，满足传动部件的密封防护需求。整体建模过程遵循自上而下的设计思路，先确定整体的传动比与外形尺寸边界，再逐步拆分各零部件的具体结构，所有配合面都经过干涉检查，确保虚拟装配状态下各部件无运动干涉，可直观展示变速器的整体装配关系与外部结构特征，为后续的工程图导出、结构优化以及实物加工提供准确的三维模型参考。
