剖分式齿轮传动箱体铸造结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:529268

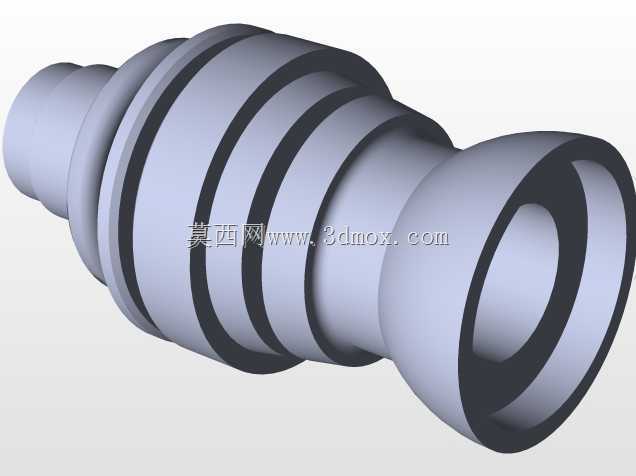

  • 剖分式齿轮传动箱体铸造结构

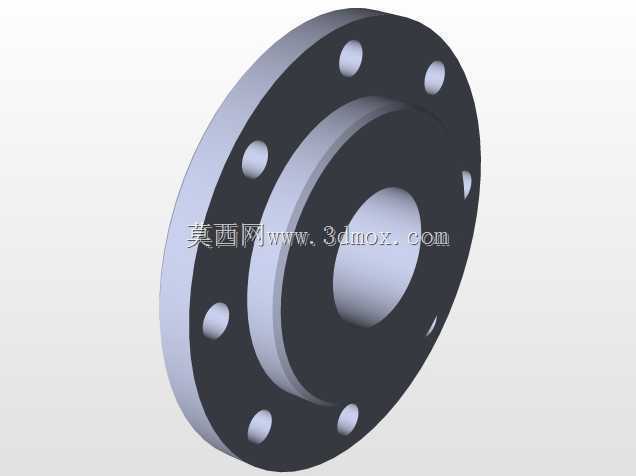

  • 剖分式齿轮传动箱体铸造结构

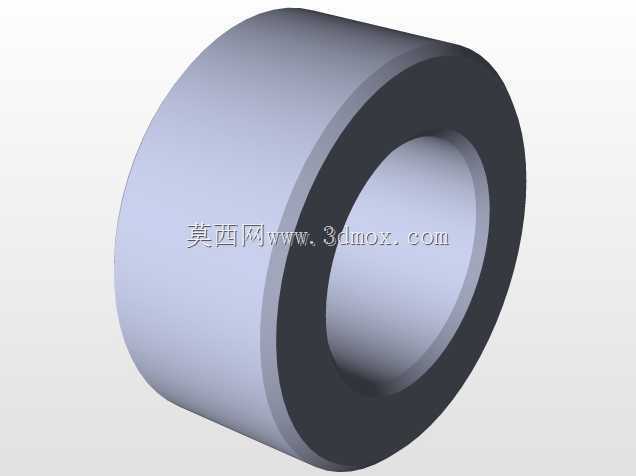

  • 剖分式齿轮传动箱体铸造结构

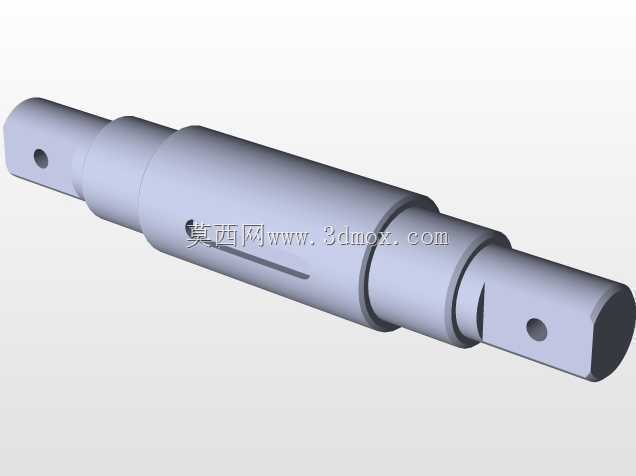

  • 剖分式齿轮传动箱体铸造结构
  • 剖分式齿轮传动箱体铸造结构
  • 剖分式齿轮传动箱体铸造结构
  • 剖分式齿轮传动箱体铸造结构

  做传动结构设计的工程师都清楚,箱体作为齿轮传动组件的核心承载基座,其结构合理性直接决定整套传动单元的运行精度与服役寿命,这次呈现的剖分式箱体结构,是针对中小功率闭式齿轮传动场景做的优化设计,日常在冶金输送线辅传、轻工包装设备动力端、小型农机传动系统里都能见到同类型结构的应用。

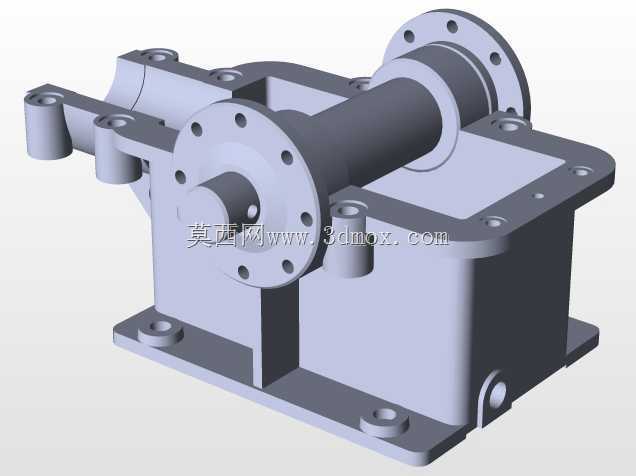

  从实际安装边界来看,该箱体底部采用一体化铸造成型的安装法兰边,法兰边上预留的四个沉头安装孔位,孔位间距按照常规通用安装基座的尺寸公差带设计,能直接适配市面多数标准型钢焊接机架的安装孔距,不需要额外做转接板加工,安装时沉头结构可以将固定螺栓头部完全埋入法兰面内,不会突出底面影响安装平面度,也能避免螺栓头外露积灰、被输送物料磕碰损伤的问题。箱体侧壁的厚度按照HT200灰铸铁材料的铸造工艺要求做了均匀过渡,没有出现壁厚突变的结构,能有效降低铸造过程中冷隔、缩松的缺陷概率,同时侧壁上预留的多个轴承座安装凸台,凸台高度比周边壁面高出8mm,既保证了轴承安装孔的加工深度足够,也能在轴承运转承受径向载荷时提供足够的支撑刚度,避免壁面出现应力集中导致的开裂问题。

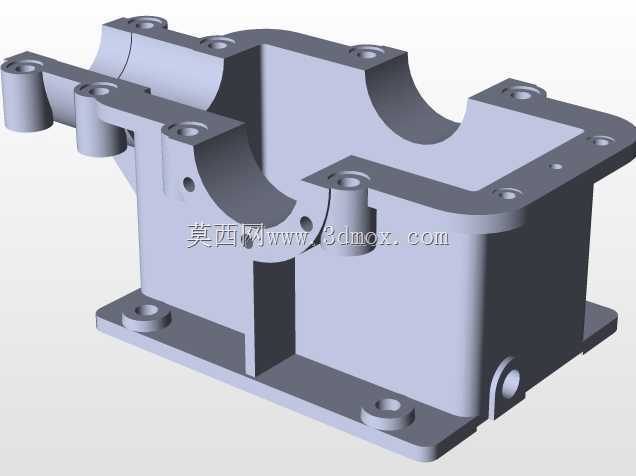

  剖分面的设计是这类箱体的核心要点,该结构的上下箱体剖分面设置在各传动轴的轴心线所在平面,这种设计能极大方便轴系组件的装配与后期检修,装配时可以先把所有齿轮、轴、轴承预先组装成完整的轴系部件,再整体吊入下箱体的轴承座凹槽内,最后扣合上箱体完成装配,不需要从箱体侧面穿轴安装,能大幅缩减装配工时。剖分面上均匀布置的螺栓连接孔,孔位沿着剖分面轮廓做等距排布,在轴承座附近的孔位适当加密,保证轴承座位置的剖分面结合压力足够,避免传动运行时出现箱体渗油、轴系偏移的问题。同时剖分面上还预留了两个定位销孔,装配时先打入圆锥定位销再拧紧连接螺栓,能保证上下箱体的同轴度公差控制在0.02mm以内,避免上下轴承孔错位导致的轴承偏磨、齿轮啮合间隙不均问题。

  箱体上部的弧形凹槽结构是为了适配大直径齿轮的回转空间做的让位设计,不需要额外增加箱体的整体宽度就能容纳更大传动比的齿轮副,能有效压缩整套传动单元的整体体积。箱体侧面预留的油位观察孔、放油孔位置,都按照常规润滑要求做了凸台加厚处理,后期加装油标、油塞时不需要额外补强,放油孔设置在箱体底部的最低位置,能保证换油时箱体内的旧齿轮油可以完全排空,不会残留油泥杂质。箱体端部的密封槽结构,适配标准的毡圈油封或者骨架油封安装,能有效避免运行过程中齿轮油从轴伸位置泄漏,同时阻挡外部的粉尘、水汽进入箱体内部污染润滑油。

  从建模思路上来说,整个结构完全遵循铸造工艺的设计规范,所有转角位置都做了R3-R5的铸造圆角过渡,避免应力集中,所有需要机械加工的面都预留了2-3mm的加工余量,非加工面保持铸造原始面,能有效减少后期机加工的工时成本。箱体外部的加强筋结构,沿着轴承座受力方向和安装法兰方向布置,筋板厚度取侧壁厚度的0.8倍,既提升了箱体的整体刚性,减少齿轮传动时的箱体共振噪音,也不会过多增加箱体的整体重量。在实际选型适配时,该箱体可以适配两级直齿圆柱齿轮传动或者单级蜗轮蜗杆传动,额定传递功率在7.5kW以内,输入转速不超过1500rpm的工况都能稳定使用,安装时只需要保证安装机架的平面度公差在0.1mm/m以内,按照对角线顺序拧紧安装螺栓,再调整好轴系的啮合间隙,加注合适牌号的中负荷工业齿轮油到规定油位,就能满足长期稳定运行的要求。
