带侧方安装座内螺纹直通连接接头

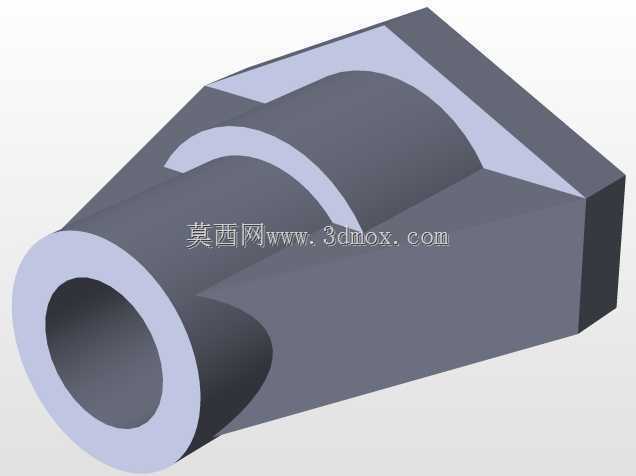

　　这个带侧方安装座的内螺纹直通接头，在流体输送管路系统里是很常见的连接构件，日常在小型气动控制回路、低压液压支路、民用给排水的支管固定段都能见到它的身影，和普通无安装座的直通接头相比，它自带的侧方凸台安装位能直接通过螺栓把接头固定在设备面板、支架或者机壳壁面上，不用额外搭配管夹做固定，能大幅减少管路装配时的辅件使用量，也能避免管路运行时因为介质脉动产生的接头窜动问题。从结构设计来看，主体采用等径内螺纹通孔设计，两端的内螺纹孔同轴度公差控制在0.05mm以内，能保证和两端外螺纹管件连接时不会出现别劲、密封面错位的问题，螺纹段的入口处做了1x45度的倒角导向，装配时外螺纹件能顺利导入，不会刮伤螺纹牙型，也能减少装配时的对位时间。

　　侧方的安装座和主体采用一体化结构，没有拼接焊缝，避免了拼接位置的应力集中问题，安装座上的两个固定孔做了沉头处理，装配后螺栓头不会突出安装面，不会和周边其他管路、构件产生干涉，安装座的贴合面做了铣平处理，平面度控制在0.02mm，固定后能和安装基面完全贴合，不会因为贴合面有缝隙导致接头固定后出现歪斜。尺寸设计上，主体的外轮廓做了圆角过渡，没有尖锐的棱角，既避免了装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳强度，内螺纹的有效旋合长度满足公称直径的1.2倍要求，能保证连接后的螺纹副有足够的连接强度，在额定压力下不会出现脱扣、泄漏的问题。安装边界方面，这个接头的安装座中心到主体通孔轴线的距离经过精准核算，

　　固定后接头的通孔轴线和安装基面保持平行，两端的管路延伸空间预留足够，不会因为离壁面太近导致扳手操作空间不足，安装孔的孔距按照常用的面板安装标准设计，能适配多数设备预留的安装位，不用额外对安装面板做二次打孔修改。实际使用中，这个接头的侧方安装座还能起到限位作用，在管路需要频繁拆装的维护场景下，不用每次拆装都重新调整接头的固定位置，能大幅降低维护时的装配工作量，主体的壁厚按照1.6倍额定压力的强度要求核算，能承受常规工况下的压力冲击，不会因为瞬时压力升高出现壳体开裂的问题，内壁的流道做了光滑过渡处理，没有台阶或者锐角，介质流过时的阻力损失更小，也不容易在流道内部残留介质杂质，适合用在对介质洁净度有一定要求的气路、水路回路里。建模的时候，

　　这类零件要重点注意安装座和主体相接位置的圆角处理，不能出现直角相接的情况，不然实际生产时不管是采用机加工还是注塑、压铸工艺，这个位置都容易出现应力集中导致的零件开裂，另外内螺纹的收尾段要做退刀槽设计，保证螺纹能完全旋合到位，不会因为螺纹收尾的不完整牙型导致管件无法拧到预定的密封位置，安装孔的沉头深度也要和常用的内六角螺栓头尺寸匹配，保证螺栓拧紧后头部完全沉入沉孔内，不会突出平面影响装配。
