两叶式动力传动螺旋桨结构设计

　　在小型动力推进类设备的结构选型中，螺旋桨作为直接接触流体介质、完成动力输出转换的核心部件，其结构合理性直接决定整套动力系统的能效表现与运行稳定性。这类两叶结构的螺旋桨，常应用在小型低空无人飞行器、水面轻型作业艇、小型风动送风设备的动力端，核心作用是将转轴输出的旋转扭矩，通过叶片的曲面构型与介质产生相互作用，转化为轴向的推进力或者定向的流体推力，适配小功率动力单元的输出特性，在低载荷、高转速的工况下能保持较好的动平衡表现。

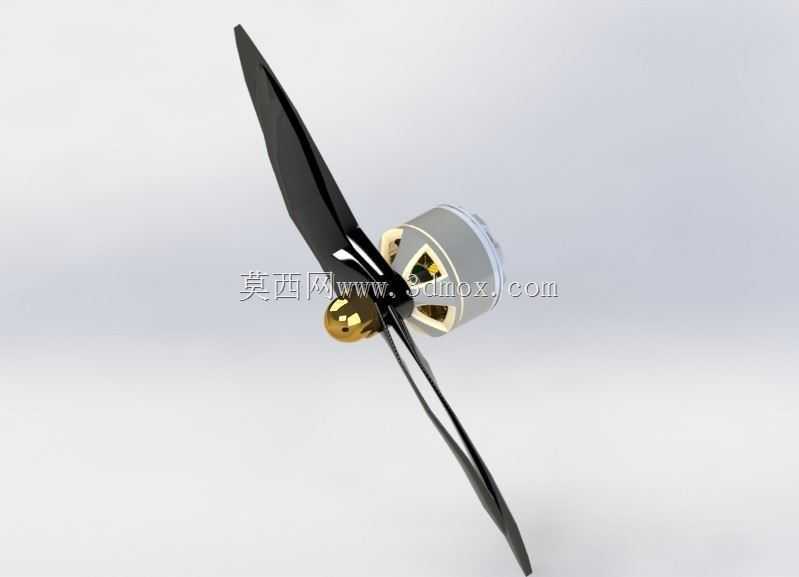

　　从结构设计逻辑来看，这款螺旋桨采用单轮毂双叶片的对称布局，叶片的曲面沿展向做连续的扭角变化，从靠近轮毂的根部到叶尖位置，翼型的安装角逐步递减，这种设计是为了匹配不同半径位置的线速度差异——靠近轮毂处线速度低，更大的安装角能保证足够的介质攻角，避免低线速区域做功效率不足；叶尖位置线速度最高，更小的安装角可以减少翼尖涡流带来的能量损耗，同时降低高速旋转时的气动噪声。叶片的厚度同样沿展向渐变，根部位置做加厚处理，因为旋转工况下根部承受的离心力弯矩最大，加厚的结构能提升整体抗疲劳强度，避免长期高速旋转出现根部断裂的失效问题；叶尖位置做收薄处理，既可以降低整体转动惯量，减少动力启动阶段的扭矩负载，也能削弱叶尖的涡流强度，提升推进效率。

　　轮毂部分采用同轴嵌套的安装结构，中心设置与驱动轴匹配的定位孔，周边做对称的卡位槽设计，安装时可以直接与驱动轴的定位销配合，保证旋转过程中不会出现周向打滑，同时轮毂端面做平面度处理，与驱动端的安装面贴合后能保证轴向定位精度，减少高速旋转时的端面跳动量。轮毂与叶片的衔接位置做圆弧过渡处理，避免直角结构带来的应力集中，在长期承受交变载荷的工况下，过渡圆弧能分散根部的应力峰值，提升部件的使用寿命。

　　从安装边界来看，这款螺旋桨的径向尺寸适配小功率驱动单元的输出扭矩范围，安装时需要保证叶片旋转平面与驱动轴的轴线保持垂直，偏角误差需要控制在合理范围内，否则会出现额外的侧向分力，不仅会降低推进效率，还会导致驱动轴承受额外的径向载荷，加速轴承部件的磨损。轴向安装位置需要预留足够的叶尖安全间隙，避免旋转过程中叶片与周边的护罩、机架结构发生刮碰，尤其是在小型飞行器应用场景中，叶尖与机架的间隙不足很容易在高速旋转时出现打桨故障，直接造成动力失效。

　　在实际工况适配中，这类螺旋桨的曲面精度直接影响做功效率，建模过程中需要保证叶片曲面的光顺性，避免出现局部的折面或者凹凸缺陷，否则介质流经叶片表面时会出现紊流，不仅会损耗动力，还会产生额外的振动。对称的两叶结构在动平衡调校上相对简便，只需要在两个叶片的对应位置做配重调整，就能达到较高的动平衡精度，适配每分钟数千转的高转速工况，相比多叶结构，两叶螺旋桨在相同直径下的转动惯量更小，动力响应速度更快，适合需要频繁调整转速、快速改变推力大小的应用场景。

　　从功能特性上看，这款螺旋桨的结构没有多余的复杂附件，整体为一体化构型（实际生产中可根据材质选择一体注塑或者金属铣削成型），安装维护流程简便，只需要对准驱动轴的定位卡位，锁紧端部的固定件即可完成安装，日常检查只需要观察叶片表面是否有裂纹、变形，以及固定件是否松动，不需要复杂的保养流程。在送风类设备应用中，这种曲面叶片相比平直叶片的送风距离更远，相同转速下的风量更大，同时气流的均匀度更好，不会出现局部风速差异过大的问题；在水面推进场景中，叶片的曲面构型能更好地“抓水”，减少空泡现象的产生，避免空泡对叶片表面的气蚀损伤，延长部件在水环境下的使用寿命。

　　设计过程中还需要考虑材质匹配的结构强度，若采用工程塑料材质，叶片根部的厚度需要适当增加，抵消塑料材质本身强度低于金属的劣势；若采用铝合金或者碳纤维材质，可适当降低叶片厚度，进一步减轻整体重量，降低转动惯量。轮毂的安装孔尺寸需要与常用的驱动轴径做通用化匹配，适配市面上主流的小功率电机、发动机输出轴规格，提升部件的通用互换性，降低设备的维护配件成本。
