往复运动传动用十字头组件结构设计

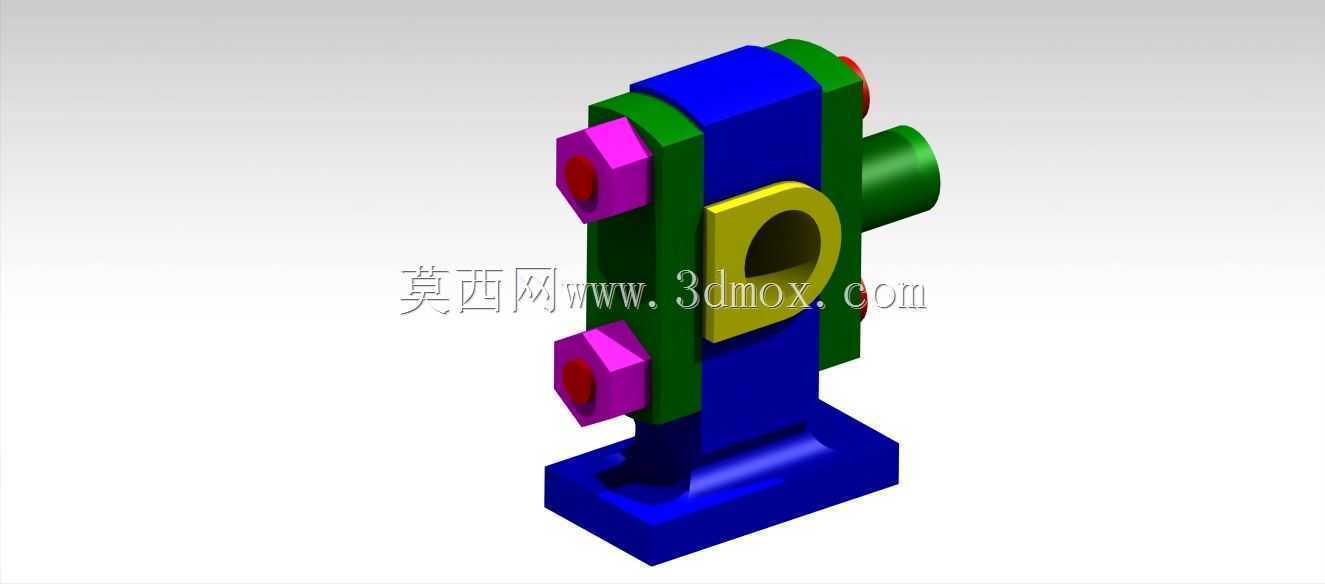

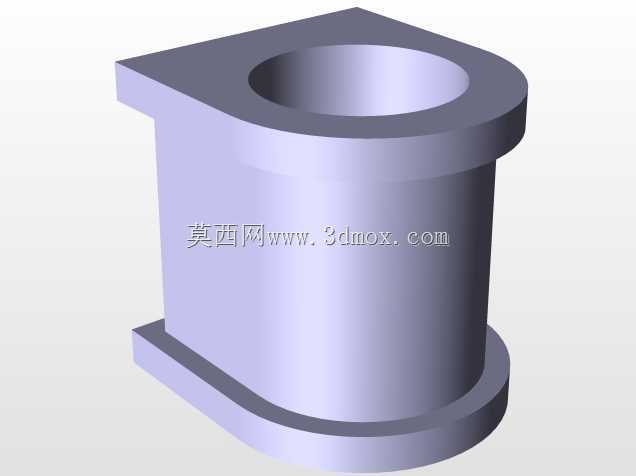

　　在往复式动力机械、柱塞泵、压缩机这类需要将旋转运动转换为直线往复运动的设备中，十字头是连接侧部连杆与端部活塞杆的核心中间传动件，承担着侧向力抵消、运动轨迹导向、动力传递的关键作用，其结构设计合理性直接决定整套往复机构的运行稳定性、磨损速率与检修周期。这套十字头组件采用分体式装配结构，底部设置一体化铸造的安装基座，基座上带有两个对称分布的螺栓过孔，可通过紧固件直接固定在设备的机身滑道安装面上，基座与上部十字头主体的连接位置做了大圆角过渡处理，避免应力集中导致的基座断裂问题，安装时基座底面需与机身安装面完全贴合，平面度公差需控制在0.02mm以内，防止运行过程中出现偏载。十字头主体为立式长方体导向结构，主体两侧加工有平行的导向面，

　　与机身滑道的配合间隙控制在0.05-0.12mm之间，既保证十字头可沿滑道做顺畅的直线往复运动，又不会因间隙过大产生横向窜动，抵消连杆摆动带来的侧向分力，避免活塞杆承受额外的弯曲载荷。主体中部设置了贯穿的横向销轴安装孔，用于连接连杆小头，销轴两端采用六角锁紧螺母配合防松垫片进行轴向固定，螺母拧紧后需做止动防松处理，防止往复运动过程中螺母松脱导致销轴窜出；销轴与十字头主体的销孔采用过渡配合，与连杆小头衬套采用间隙配合，配合面需做润滑处理，减少相对转动带来的磨损。主体正面设置了带通孔的连接耳板结构，用于与活塞杆端部进行铰接或刚性连接，耳板的连接孔与活塞杆端部的同轴度公差需控制在0.03mm以内，

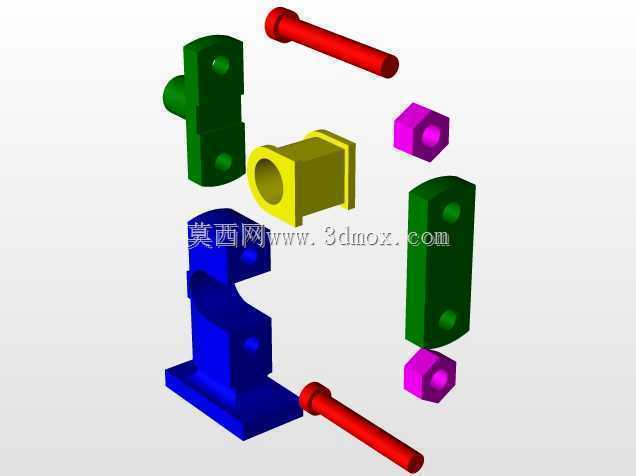

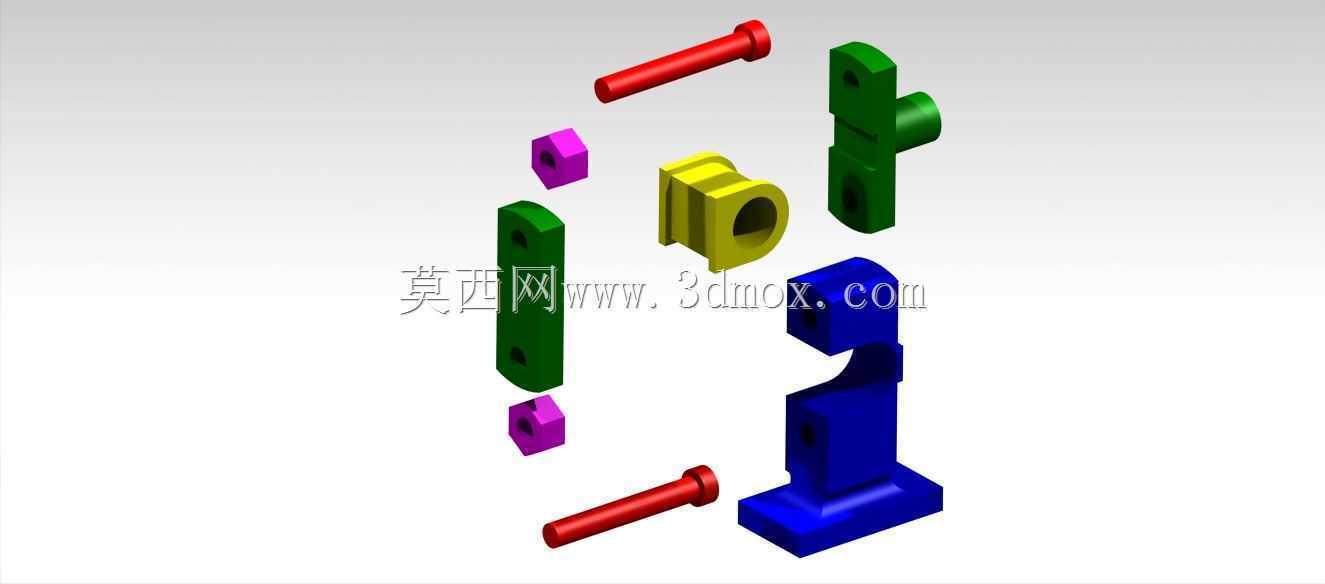

　　保证活塞杆的运动轨迹与十字头运动方向完全重合，避免活塞杆出现偏磨。整套组件的装配逻辑遵循从下到上的顺序，先将十字头主体与底部基座完成定位紧固，再穿入横向连接销轴，安装两侧的锁紧螺母并按规定扭矩拧紧，之后将前端的活塞杆连接耳板与主体完成装配，最后将整体组件滑入设备滑道，完成与连杆、活塞杆的对接。在实际工况中，十字头的运行速度通常在1-5m/s区间，侧向力随连杆摆角周期性变化，因此导向面通常会镶嵌巴氏合金或填充聚四氟乙烯的耐磨衬板，衬板磨损后可单独更换，无需更换整个十字头主体，降低运维成本。设计过程中需要重点校核十字头销轴的剪切强度、主体与基座连接位置的疲劳强度、导向面的比压值，比压过大容易导致润滑膜破裂出现干磨，

　　比压过小则会导致组件结构过于笨重，增加往复运动的惯性力。安装边界方面，这套十字头组件的基座安装孔中心距需与机身安装位完全匹配，横向销轴的伸出长度不能超出滑道的内部宽度，前端活塞杆连接耳板的外轮廓不能与机身前端的密封结构发生干涉，运动行程范围内所有零部件的外轮廓都需要预留至少2mm的安全间隙，避免运行过程中出现碰撞。在润滑设计上，十字头主体内部通常会加工润滑油道，将机身供油系统的润滑油引导至销轴配合面、导向面等摩擦位置，形成持续的润滑油膜，降低摩擦损耗。对于有冲击载荷的工况，十字头与活塞杆的连接位置会设置缓冲结构，吸收换向时的瞬时冲击，减少对密封件和连接螺纹的损伤。
