机加工用V形夹紧固定组件结构设计

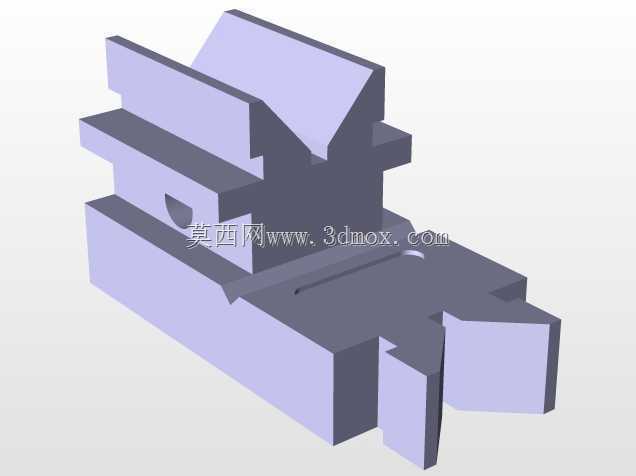

　　在常规钻铣加工场景里，圆形金属棒料、管材的装夹定位一直是中小批量加工里的高频需求，这类工件曲面轮廓的特性决定了通用平口钳无法直接实现稳定定心夹持，很容易在钻削轴向力、铣削周向力作用下出现工件转动、轴向窜动的问题，直接影响孔位精度、铣削面的形位公差，严重时还会因为工件飞脱引发安全隐患。这套V形夹紧组件就是针对这类加工痛点设计的专用装夹结构，整体采用分体式组合设计，核心定位基准为底部V形槽座，V形夹角采用行业通用的90度设计，这个角度的选择兼顾了不同直径规格工件的适配性——夹角过小会导致小直径工件落入槽底过深，影响加工区域的刀具可达性，夹角过大则会降低大直径工件的定心精度，90度的槽型可以覆盖常规直径范围的圆棒、管材装夹需求，V形槽的两个定位斜面做了表面淬硬处理，硬度控制在HRC45-50之间，既可以避免长期装夹导致的斜面磨损、定位精度下降，又不会因为硬度过高导致工件表面被夹伤。

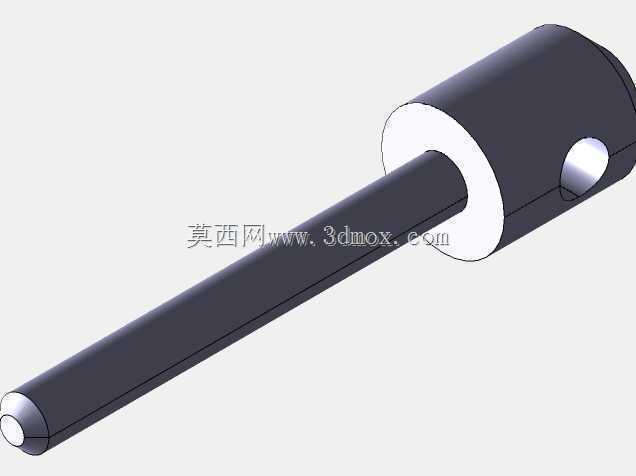

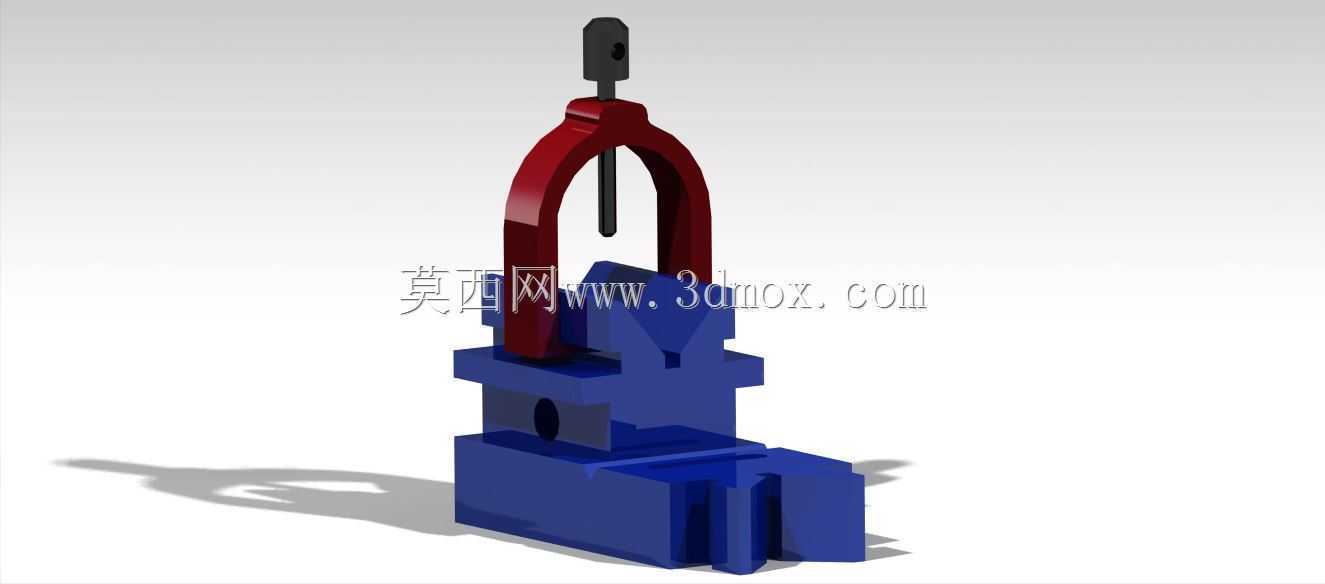

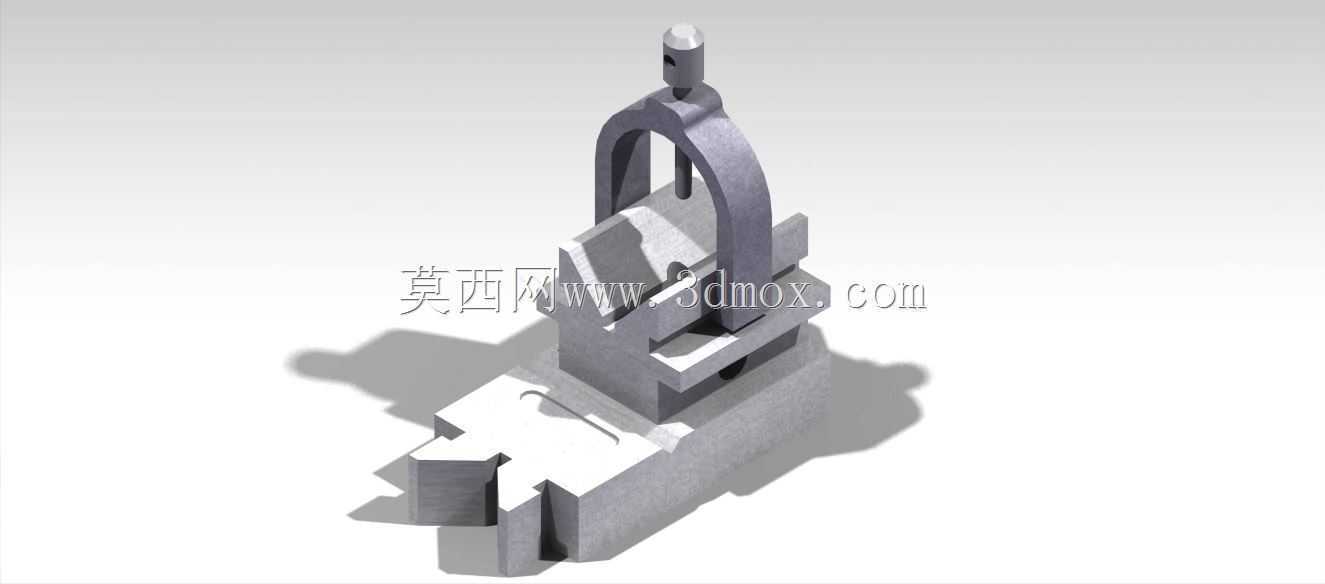

　　组件上方的拱形压架是核心夹紧施力部件，压架顶部设置了带锁紧孔的铰接结构，配合底部基座上的定位销实现开合动作，装拆工件时可以直接向上翻起压架，不需要完全拆卸锁紧结构，能有效缩短单件装夹的辅助时间，压架与工件接触的压合面同样做了V形适配结构，和底部V形槽形成上下对中夹持的受力状态，夹紧力可以均匀分布在工件上下两个接触区域，避免单点夹紧导致的工件变形，尤其是针对薄壁管材装夹时，这种对向施力的结构不会像侧顶结构那样把管材夹扁。压架的锁紧端采用快拆式插销设计，插销与基座销孔的配合间隙控制在H7/h6精度，既保证插拔顺畅，又不会因为间隙过大导致夹紧状态下出现压架晃动。

　　基座底部设计了和机床工作台T型槽适配的定位凸台，凸台宽度按照常规铣床、钻床工作台的标准T型槽上沿尺寸设计，安装时可以直接嵌入工作台槽内实现快速定位，不需要额外打表找正基座的安装方向，基座上还预留了两个T型螺栓穿装孔，孔位间距适配多数中小型机床的槽距参数，安装时可以直接用标准T型螺栓将组件锁紧在工作台上，安装边界控制在长120mm、宽80mm的范围内，不会占用过多工作台面空间，方便在台面上同时布置多套夹具实现多工件批量加工。

　　从设计逻辑上看，这套组件没有采用复杂的螺旋夹紧或者气动夹紧结构，完全依靠纯机械结构实现装夹功能，维护成本极低，不存在液压漏油、气动漏气的故障点，适合加工现场的粗放使用环境，所有易磨损部件都采用可更换设计，V形槽座、压架的接触块都可以单独拆卸更换，不需要整体报废夹具。实际使用时，针对不同加工工况可以灵活调整夹紧力，钻削加工时因为轴向力较大，可以将插销锁紧后额外加装压紧螺母提升夹紧力，轻铣加工或者工件表面精度要求较高时，可以在压架与工件之间垫铜皮，避免夹伤已加工表面。这套组件除了常规的钻铣加工场景，也可以适配钳工划线、管材端口去毛刺、焊接定位等需要固定圆形工件的工序，V形槽的定位精度可以保证工件轴线与工作台面的平行度控制在0.02mm/100mm以内，完全满足常规机加工的形位公差要求。设计过程中特意规避了复杂的曲面加工特征，所有结构件都可以通过普通铣床、磨床完成加工，不需要特殊加工设备，工厂的工装班组可以直接根据三维模型测绘加工，快速复制制作多套夹具投入生产使用，组件的所有铰接部位都设计了润滑油槽，长期使用时可以定期加注润滑脂，避免铰接部位生锈卡滞，保证压架开合顺畅。
