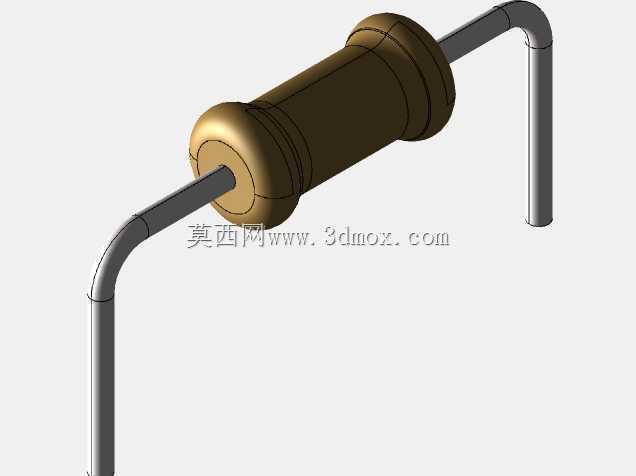

轴向弯脚直插碳膜通用电阻三维结构

　　这款轴向弯脚直插电阻的三维结构，还原了量产通用电阻的完整装配形态，覆盖了从本体封装到引脚成型的全尺寸细节，可直接用于PCB装配仿真、整机结构干涉检查、教学演示等场景。在消费电子、工业控制板卡、电源模块、家电控制板等大批量PCB组装场景中，这类轴向电阻是应用最广的被动元件之一，不同于贴片电阻的表贴装配形式，弯脚直插结构更适配波峰焊工艺，在大电流、高耐冲击的电路点位，或是手工焊接的小批量试制场景中，这类结构的电阻仍有不可替代的应用空间。从结构设计逻辑来看，电阻本体采用圆柱型陶瓷基体封装，外部包裹绝缘涂覆层，两端压合金属端帽作为电极连接位，引脚从端帽中心引出后经过两次90度弯折成型，弯折半径严格匹配量产引脚成型机的加工参数，

　　既避免弯折半径过小导致引脚根部应力集中、焊接后出现断裂隐患，也控制弯折后引脚的跨距公差，保证插装时能顺利对准PCB的安装孔位，不会出现插装偏位、顶起元件的问题。设计过程中重点考量了安装边界的适配性：本体直径、本体长度、引脚线径、引脚伸出长度、弯折后引脚中心距都严格参照行业通用的量产规格设定，引脚末端做了轻微的倒角处理，模拟实际生产中引脚切脚后的导角形态，能有效降低插装时的阻力，减少插装工位的卡料概率。不同于理想状态下的直引脚模型，这个结构还原了实际生产中引脚弯折的微小弧度、本体涂覆层的细微合模线痕迹、端帽压合处的压接纹理，在做整机结构的虚拟装配时，能更真实地模拟元件与周边壳体、接插件、高大元件的间隙，避免设计阶段预留的安全距离不足，

　　导致量产装配时出现元件顶壳、引脚触碰周边金属件造成短路的问题。在电路功能层面，这类电阻承担限流、分压、负载匹配、阻抗匹配等核心作用，结构设计上的细节直接影响生产良率与长期可靠性：比如引脚弯折点距离端帽的预留长度，是经过反复验证的，过短会导致弯折应力直接传递到端帽与陶瓷基体的结合处，长期温冲环境下容易出现端帽松动、阻值漂移；过长则会导致元件插装后本体浮高过高，增加剪脚工序的工作量，也容易在振动环境下出现元件歪斜。建模过程中对本体与引脚的同轴度也做了还原，模拟量产元件的实际公差范围，不会出现理想模型中完全同轴的状态，更贴近真实来料的形态，在做自动化插装设备的仿真调试时，这类带真实公差特征的模型能更准确地模拟设备抓料、定位、插装的全流程，

　　提前发现抓料定位偏差、插装导向不足等潜在问题。另外，引脚表面做了镀锡层的质感还原，对应实际元件引脚的可焊性处理，在做热仿真分析时，也能准确还原引脚的导热路径，模拟焊接过程中的热量传递，以及长期工作时电阻的散热路径——电阻本体的热量一部分通过涂覆层向空气对流散热，另一部分通过两端金属引脚传导到PCB焊盘，通过铜箔扩散，建模时保留的端帽与引脚、本体的接触细节，能让热仿真的结果更贴近实际工况，避免因模型过度简化导致热阻计算偏差，影响电路的长期可靠性设计。对于结构设计从业者来说，这类基础电子元件的精准三维模型，是整机数字化样机搭建的基础单元，不需要再从零开始测绘元件尺寸，能直接调用到装配体中，完成PCB与结构件的配合检查，比如检查电阻本体与上方屏蔽罩的间隙、引脚弯折后与相邻走线的安全距离、元件高度是否超出壳体的内部限高，这些细节在设计阶段完成验证，能大幅减少后期试产时的改模次数，缩短产品的开发周期。
