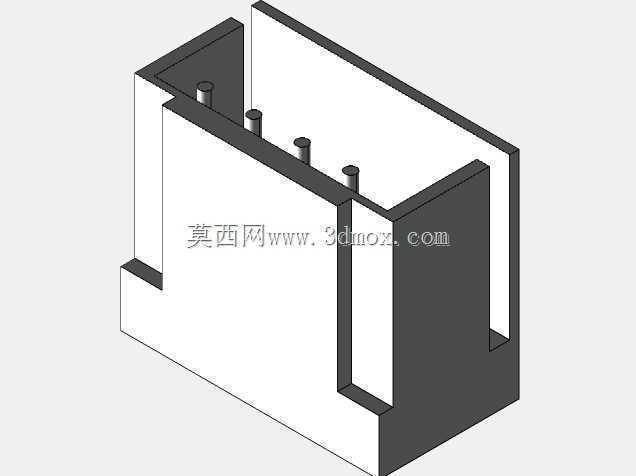

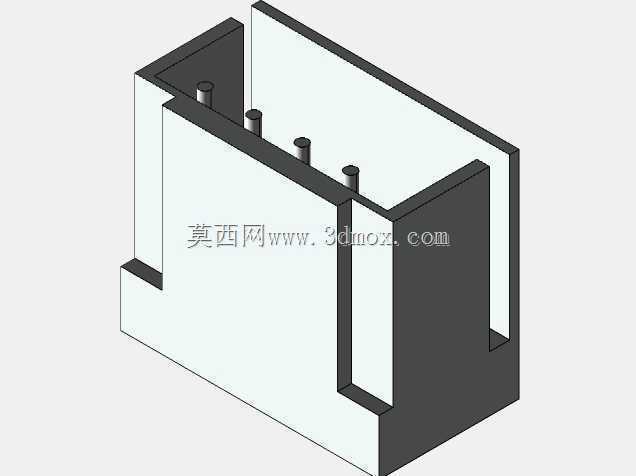

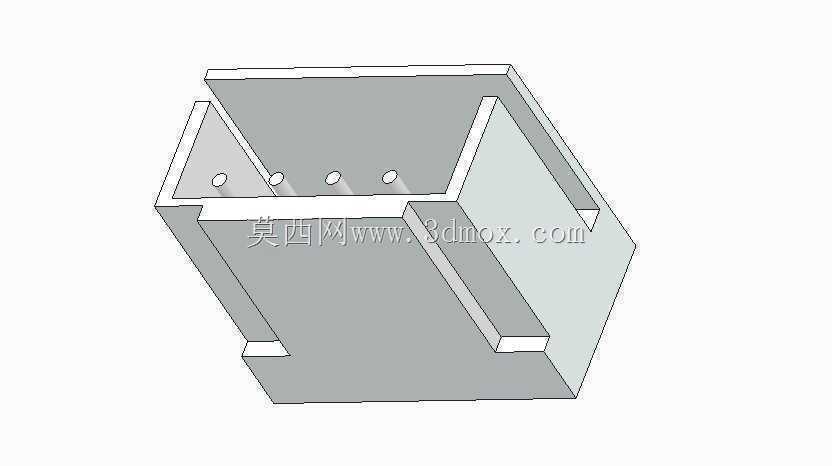

四针连接器壳体结构三维设计

　　这款四针连接器的壳体结构设计，核心围绕板端接线场景的防护与定位需求展开，在工业控制板卡、小型电气模组的内部接线场景中，这类四针连接器承担着低压信号回路、小功率供电回路的可拆卸连接功能，相比直焊接线方式，它能实现线束与板端的快速插拔，大幅提升设备组装、后期运维的接线效率，同时避免反复焊接对PCB焊盘造成的损伤。从结构设计逻辑来看，壳体采用一体式槽型围框结构，侧壁预留的四个针脚过孔位置做了同轴度公差约束，保证公母针对插时的导向精度，避免插针偏斜导致的接触不良问题；壳体两侧的凸台卡扣结构，是为了和对接端的锁扣结构配合，实现插合后的轴向限位，在设备存在小幅振动的使用场景下，能防止连接器受外力拉扯出现松脱，保证回路连接的可靠性。

　　壳体内部的分隔筋设计，将四个针脚的安装腔室做了物理隔离，既可以避免相邻针脚之间因焊锡溢出、积尘导致的爬电距离不足问题，也能在插合过程中为针脚提供侧向支撑，减少针脚受侧向力出现弯折变形的概率。从安装边界来看，壳体的底部平面为安装基准面，设计时预留了和PCB板贴合的定位凸点，装配时凸点可卡入PCB板对应的定位孔中，在波峰焊或者手工焊接过程中，不需要额外的治具固定就能保证壳体与板边的相对位置精度，避免焊接后壳体偏斜导致的对插困难问题；壳体的外形尺寸做了紧凑化处理，在满足四针间距安全要求的前提下，尽可能压缩了围框的壁厚与外轮廓尺寸，适配板上空间局促的小型化电气设备安装需求，不会和板上其他电容、芯片等元器件产生安装干涉。在实际选型适配过程中，

　　这类四针连接器常被用在传感器信号引出、小型模组供电输入的位置，设计时除了考虑针脚的载流能力匹配外，壳体的绝缘防护性能也是核心考量点，这款壳体的围框高度刚好覆盖针脚的焊接端，能避免操作人员在检修过程中误触带电针脚，同时也能阻挡设备内部的金属碎屑、灰尘落到焊盘位置，降低回路短路的风险。壳体的导向斜角设计分布在插合端的内边缘，插合过程中即使公母端存在小幅的位置偏差，也能通过斜面的导向作用顺利滑入配合位置，降低现场接线的对位难度，不需要操作人员反复调整对位角度就能完成插合作业。另外，壳体外侧的加强筋结构沿着插拔受力方向布置，在反复插拔的过程中，能提升壳体的结构强度，避免薄壁位置出现开裂变形，延长连接器的整体使用寿命，适配需要多次插拔维护的设备使用场景。
