SMA型射频同轴隔板连接接头结构

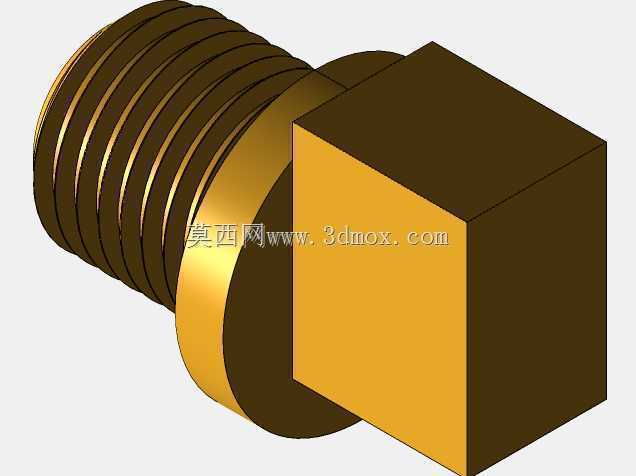

　　这款SMA隔板接头是射频传输链路里常用的穿墙式连接部件，日常在通信机箱、射频测试设备、微波组件腔体上的应用十分普遍，主要作用是实现腔体两侧射频信号的贯通传输，同时完成腔体界面的物理分隔，避免腔体内外的电磁干扰串扰，也能对腔体内部电路起到一定的防护作用。从结构设计来看，接头采用外方头配合外螺纹的锁紧结构，方头部分的作用是在安装时提供扳手夹持位，避免拧紧对接接头时整个接头跟转，保证安装过程中接头与腔体面板的相对位置固定，不会因为扭转力拉扯内部焊接的射频线缆，损伤焊点或者线缆芯线。外螺纹段是标准SMA接头的连接螺纹，适配常规SMA型公头连接器的旋合锁紧，螺纹的螺距、牙型都符合通用射频连接器的尺寸规范，

　　能和市面上绝大多数同规格接头实现互换对接，不需要额外做适配改造。中间的凸缘台阶是安装定位面，安装时这个台阶面会紧贴腔体面板的外侧，配合面板另一侧的锁紧垫片或者锁紧螺母，就能把接头牢牢固定在面板的安装孔上，安装孔的直径只需要略大于接头穿过面板的柱体直径即可，不需要额外加工复杂的定位槽，安装工序十分简便，适合批量设备的组装作业。接头穿过面板的柱体长度是根据常规机箱面板的厚度范围设计的，能适配1mm到3mm厚度的金属或者非金属面板，覆盖绝大多数通信设备、测试仪器的机箱板材厚度规格，不需要针对不同板厚单独定制接头长度，选型适配的灵活性很高。内部的同轴结构遵循50欧姆阻抗匹配设计，从内导体到外导体的尺寸比例经过严格计算，

　　保证射频信号在0到18GHz的常用频段内传输时，驻波比控制在较低水平，信号反射小，传输损耗低，不会因为接头的阻抗不连续导致信号失真或者功率反射，满足微波射频电路的传输要求。内导体的接触端采用标准插针结构，接触弹性可靠，多次插拔后依然能保持稳定的接触电阻，不会因为接触不良导致信号传输中断或者参数波动。外导体的金属部分采用铜材镀金处理，一方面是提升表面导电性能，降低射频信号的导体损耗，另一方面镀金层的防氧化能力强，在常规工业环境下长期使用也不会出现表面锈蚀、接触性能下降的问题，能适应户外通信设备、工业现场测试设备等相对复杂的使用环境。在实际设备组装时，只需要在机箱面板对应位置加工好适配直径的安装通孔，把接头的螺纹段从面板外侧穿入，

　　在面板内侧套上平垫和锁紧螺母，用扳手卡住外侧的方头，另一侧拧紧螺母就完成了接头的固定，之后把腔体内的射频线缆内芯焊接到接头的内导体尾端，线缆外屏蔽层和接头外导体尾端可靠压接或者焊接，就完成了整个接头的装配，整个过程不需要复杂的工装，普通装配工人经过简单培训就能完成作业，组装效率很高。这种隔板式的安装方式，能把接头的对接端完全留在机箱外侧，外部的射频线缆不需要打开机箱面板就能完成插拔连接，日常设备调试、外接测试仪器、更换外部连接线的时候都十分方便，同时接头和面板安装位置的配合缝隙可以通过加装导电密封圈实现电磁密封，提升整个机箱的电磁屏蔽效能，避免外部的电磁干扰进入机箱内部影响敏感电路工作，也能防止机箱内部的电磁信号向外泄漏，满足设备的电磁兼容性要求。在结构强度方面，方头和外螺纹、中间凸缘是一体化加工成型的，整体结构刚性好，在正常的插拔力、拧紧力矩作用下不会出现结构变形或者断裂，能承受至少500次以上的反复插拔，机械寿命满足工业级设备的使用要求。和其他类型的穿墙射频接头相比，SMA型隔板接头的体积更小，面板安装占用的空间更小，适合在面板空间紧张的小型化通信设备、便携式测试仪器上使用，不会因为接头尺寸过大挤占面板上其他开关、接口的布置空间，给设备的整体结构布局留出更多的设计余量。
