卧式弯引脚长圆柱通用电容三维数模

项目分类:通用机械零部件 发布时间:2022-01-29 ID:529434
  • 卧式弯引脚长圆柱通用电容三维数模

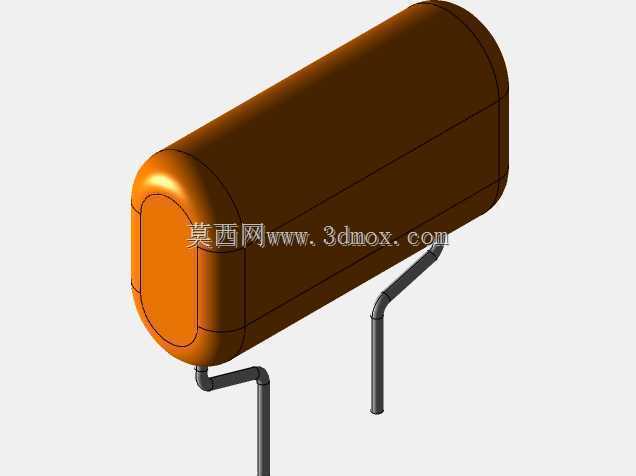

  在消费电子主板、工业控制板卡、小型电源模块的板级装配场景里,这类卧式弯引脚长圆柱电容是十分常见的无源配套元件,很多刚接触板级结构建模的工程师容易忽略这类元件的安装边界,做出来的数模要么引脚弯折角度不对导致装配干涉,要么本体尺寸偏差挤占周边走线空间,最终影响PCB布局的合理性。这个数模还原的是常规直插式长圆柱电容的典型结构,本体采用两端圆弧收边的长圆柱造型,外壳做了包覆绝缘层的结构示意,两个引脚从本体同一侧的端面引出,按照卧式贴板安装的工艺要求做了90度弯折处理,弯折处的圆角做了还原,没有做成生硬的直角,符合实际引脚冲压弯折的工艺特征,不会出现数模里引脚和PCB焊盘位置对不上的问题。从实际选型装配的角度看,

  这类电容的安装边界需要重点关注几个维度:首先是本体的轴向总长度,卧式安装时这个尺寸直接决定了板上占用的横向空间,要是周边布置了接插件或者大功率发热元件,预留的安全间隙不够,很容易在波峰焊或者长期使用时出现受热老化的问题;其次是本体的径向直径,这个尺寸决定了电容离板高度,做整机外壳结构设计时,要是内腔高度卡得太死,直径偏大的电容就会顶到外壳内壁,造成装配应力;最后是引脚的伸出长度与弯折位置,引脚从本体引出后的直线段长度、弯折后的水平段长度,直接对应PCB上两个焊盘的中心距,要是数模里这个尺寸做偏了,生成的钢网开孔位置就会出错,直接导致SMT或者手工焊接时引脚无法顺利插装。设计这个数模的时候,没有做过度的细节简化,

  本体表面的合模线痕迹做了浅浮雕式的示意,还原了实际注塑或者卷绕封装外壳的工艺特征,引脚的直径按照常规线径做了等比例还原,没有为了渲染好看把引脚做粗或者做细,保证导入PCB装配环境时,干涉检查的结果具备实际参考价值。很多工程师在做板级结构建模时,习惯直接调用简化的电容方块模型,忽略了引脚的弯折形态,等到做整机装配的运动仿真或者跌落仿真时,就会发现引脚的受力状态和实际情况偏差很大,无法准确模拟引脚受冲击时的变形情况,这个数模保留了引脚的完整弯折形态,弯折处的曲率半径符合实际元件的加工公差范围,做有限元分析时可以直接赋予金属材料属性,不需要额外修正几何特征。在不同的应用场景里,这类电容的引脚弯折角度会有细微差异,

  比如部分高密度安装的电源板会采用更短的引脚弯折长度,让本体更贴近PCB表面,降低整体安装高度,这个数模的引脚特征采用参数化建模思路构建,调整弯折段长度、直线段长度时不需要重新绘制整个本体,只需要修改对应草图的尺寸参数就能快速衍生出不同规格的同类型电容模型,能大幅提升板级元件库的搭建效率。另外本体两端的圆弧收边结构也做了准确还原,没有做成平切的圆柱端面,实际装配时这个圆弧面会和周边的点胶固定区域接触,要是端面做成平的,点胶后的固定接触面积计算就会出现偏差,影响点胶工艺的参数设定。做结构评审时,这类元件的数模精度直接决定了板级布局的评审效率,要是数模本身的安装边界不准,评审时发现不了潜在的干涉问题,等到打样阶段再调整PCB布局,就会大幅拉长项目的迭代周期,这个数模的所有安装边界尺寸都按照行业通用的常规规格做了校准,本体长度、直径、引脚中心距、离板高度都符合通用直插电容的尺寸规范,能直接用于常规板卡的布局设计参考。
