直插式双列八引脚集成电路封装结构

　　在消费电子、工业控制板卡、老式家电主控板的通孔插装焊接场景里，这类双列直插封装的集成电路是板级电路设计里绕不开的基础元件，很多做电源管理、信号放大、逻辑控制的早期电路方案，都会优先选用这类封装的芯片，核心原因是其无需专用贴装设备，手工焊接、返修更换的操作门槛极低，小批量打样、教学实验、老旧设备维修场景下的适配性远高于表贴封装元件。从结构设计逻辑来看，整个封装主体采用黑色环氧树脂模塑成型，材质本身具备足够的绝缘强度与耐温性能，能够承受波峰焊过程中的短时高温冲击，同时将内部的硅晶圆、键合引线完全密封在腔体内部，隔绝外界水汽、粉尘对内部电路的侵蚀，提升元件在复杂工况下的运行稳定性。引脚部分采用对称双列排布，单侧共4根引脚，

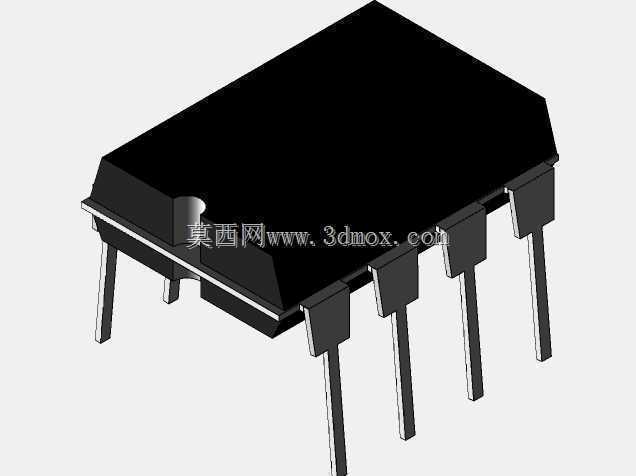

　　整体8个引脚的间距严格遵循行业通用的2.54mm标准网格尺寸，能够直接匹配通用万用板、标准通孔PCB的焊盘孔径设计，无需额外调整板卡的布线网格参数。引脚材质选用可焊性良好的合金材料，表面做镀锡处理，焊接时能够快速上锡，减少虚焊、假焊的概率，引脚根部与塑封主体的衔接位置做了应力释放结构，避免插件过程中引脚受力传导到内部键合点，造成内部引线断裂失效。做三维建模时，首先要确认塑封主体的外形边界，常规同规格DIP8封装的主体宽度通常在6.3mm左右，主体长度约9.2mm，引脚顶端到塑封主体底部的成型高度控制在3.3mm左右，引脚伸出塑封主体的长度统一为3.2mm，能够保证插件时引脚穿过PCB焊盘后预留足够的焊接长度，

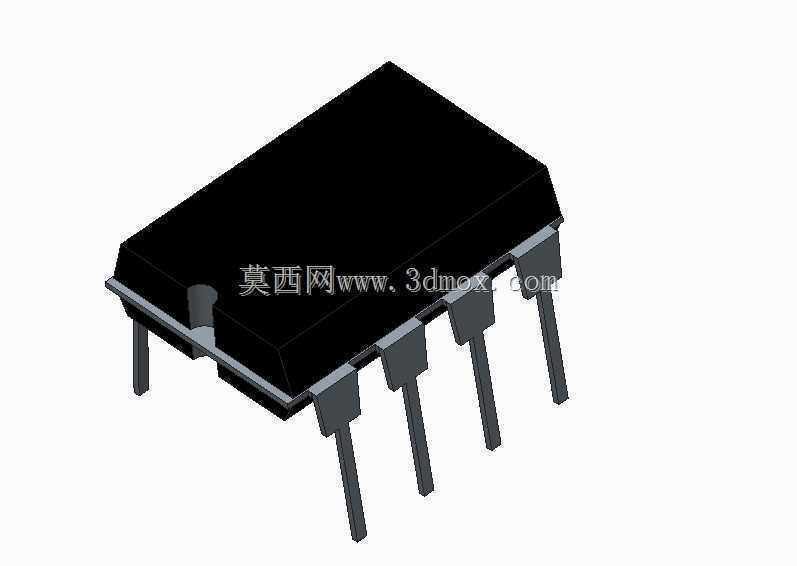

　　同时不会因为引脚过长造成焊接后相邻引脚短路。建模过程中需要注意引脚的成型角度，所有引脚并非垂直于塑封底面，而是向外微张一定角度，既能够保证插件时的导向性，让引脚顺利对准焊盘孔，也能在焊接完成后形成一定的机械卡紧力，避免元件在受振动时从PCB板上脱落。塑封主体表面预留了标识印刷的平面区域，实际生产中会在该位置印刷元件型号、批次、极性标识，建模时特意在主体一端做了半圆形的凹位标记，对应引脚1的位置，方便电路设计、焊接组装时快速识别引脚顺序，避免装反造成电路烧毁。这类封装结构的安装边界需要重点考虑，在PCB布局时，元件主体下方通常不布置过高的表贴元件，避免元件插装后与下方元件产生干涉，同时元件两侧要预留至少1mm的操作空间，

　　方便返修时用吸锡器、烙铁拆除元件。不同于表贴封装的薄型设计，这类直插封装的元件整体高度较高，在做结构外壳设计时，需要提前核算元件顶面到PCB板面的总高度，预留足够的内部空间，避免外壳装配后压到元件顶面造成塑封体开裂。从实际使用场景的适配性来看，这类封装结构的芯片能够在-40℃到125℃的工作温度区间内稳定运行，抗机械振动、冲击的能力优于薄型表贴封装，在一些对可靠性要求较高、工作环境较为恶劣的工业控制板卡上，至今仍有大量同结构封装的元件在使用。建模时对引脚与塑封主体的衔接位置做了圆角过渡处理，还原实际生产中的模塑工艺特征，避免出现尖锐直角的不符合工艺实际的结构，同时所有引脚的末端做了微小的倒角处理，还原实际元件引脚的切脚工艺特征，让模型的细节还原度更贴近真实物料的状态，方便结构设计人员在做板卡布局、外壳干涉检查时获得更准确的装配参考。
