朗伯型1瓦大功率贴片发光二极管结构

项目分类:3D模型 发布时间:2021-09-27 ID:295675
  • 朗伯型1瓦大功率贴片发光二极管结构
  • 朗伯型1瓦大功率贴片发光二极管结构
  • 朗伯型1瓦大功率贴片发光二极管结构

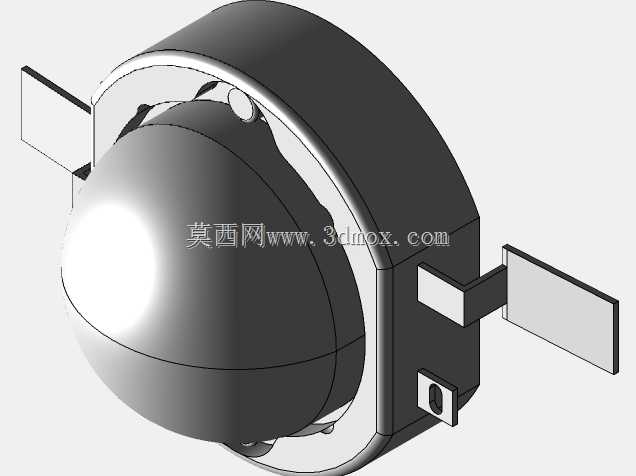

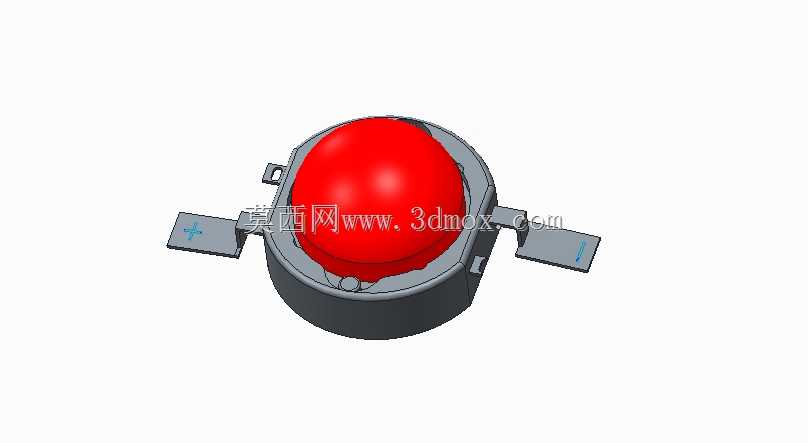

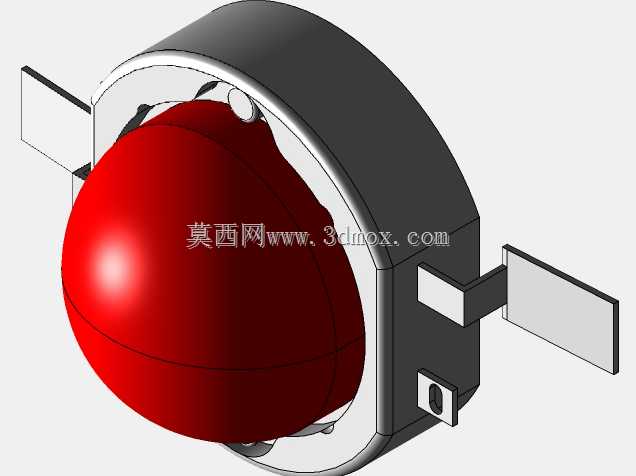

这款1W功率等级的朗伯分布发光二极管,是半导体照明领域应用极广的基础光电器件,日常在工业照明模组、便携设备补光、车用辅助信号灯、户外亮化光源等场景中都能见到它的身影。不同于小功率直插LED的封装结构,该器件采用贴片式带翼引脚设计,两个对称伸出的金属引脚既承担电气连接作用,也兼顾散热传导功能,引脚表面预留的标识点可帮助生产环节快速区分正负极,避免SMT贴装时出现极性反向的装配错误。从结构设计逻辑来看,顶部半球形的光学透镜采用朗伯配光设计,出光角度覆盖120度范围,光线在照射范围内的光强分布符合余弦辐射特性,不会出现中心亮斑过强、边缘照度骤降的问题,适配多数泛光照明的配光需求,无需额外加装二次透镜即可满足常规场景的照度均匀性要求。透镜下方的封装腔体内部,固定有蓝光芯片搭配荧光粉层的发光核心,腔体边缘的黑色封装基座采用耐高温工程塑料注塑成型,可耐受回流焊阶段的高温冲击,不会出现基座变形、透镜移位的问题。基座底部的金属散热衬垫直接与芯片热沉连接,工作时产生的热量可通过衬垫快速传导至PCB板的散热铜箔上,降低芯片结温,提升器件长期工作的可靠性,避免高温带来的光衰过快问题。在安装边界层面,该器件整体厚度控制在较低范围,两个引脚的中心距、引脚宽度都符合行业通用的大功率贴片LED封装尺寸规范,可直接适配市面上通用的LED焊盘封装库,无需单独设计定制焊盘。设计建模时,需要重点把控透镜球面的曲率精度,曲率偏差会直接改变实际出光角度,偏离朗伯配光的设计要求;同时引脚的共面度公差需要控制在合理范围内,若引脚翘曲度过大,SMT贴装时会出现虚焊、假焊的问题,影响生产良率。基座与透镜的配合位置需要做密封结构设计,避免外界水汽、粉尘进入封装腔体内部,造成芯片氧化失效,延长器件的户外使用寿命。这类器件在选型时,除了关注光通量、色温等光学参数,还要核对引脚尺寸、散热焊盘大小是否匹配自身设计的PCB,避免出现装配干涉、散热不足的问题,建模时还原的引脚倒角、基座定位缺口等细节,都能为后续的PCB Layout、结构装配干涉检查提供准确的参考依据。
