工业用吊挂式振动输送槽结构设计

　　在散状物料连续输送的工业场景里，吊挂式振动槽是冶金、矿山、煤炭、建材等行业处理中细粒度物料的常用设备，和普通带式输送机不同，这类设备依靠激振力带动槽体做定向往复振动，让槽内物料沿槽面持续向前滑移抛掷，完成输送作业，尤其适合输送高温、易粘结、带磨琢性的散料，比如烧结矿、焦炭、矿渣、水泥熟料这类物料，不会像带式输送那样出现皮带粘料、高温烫损的问题，在烧结机尾、料仓出料转接、破碎筛分环节的给料输送工位应用十分普遍。

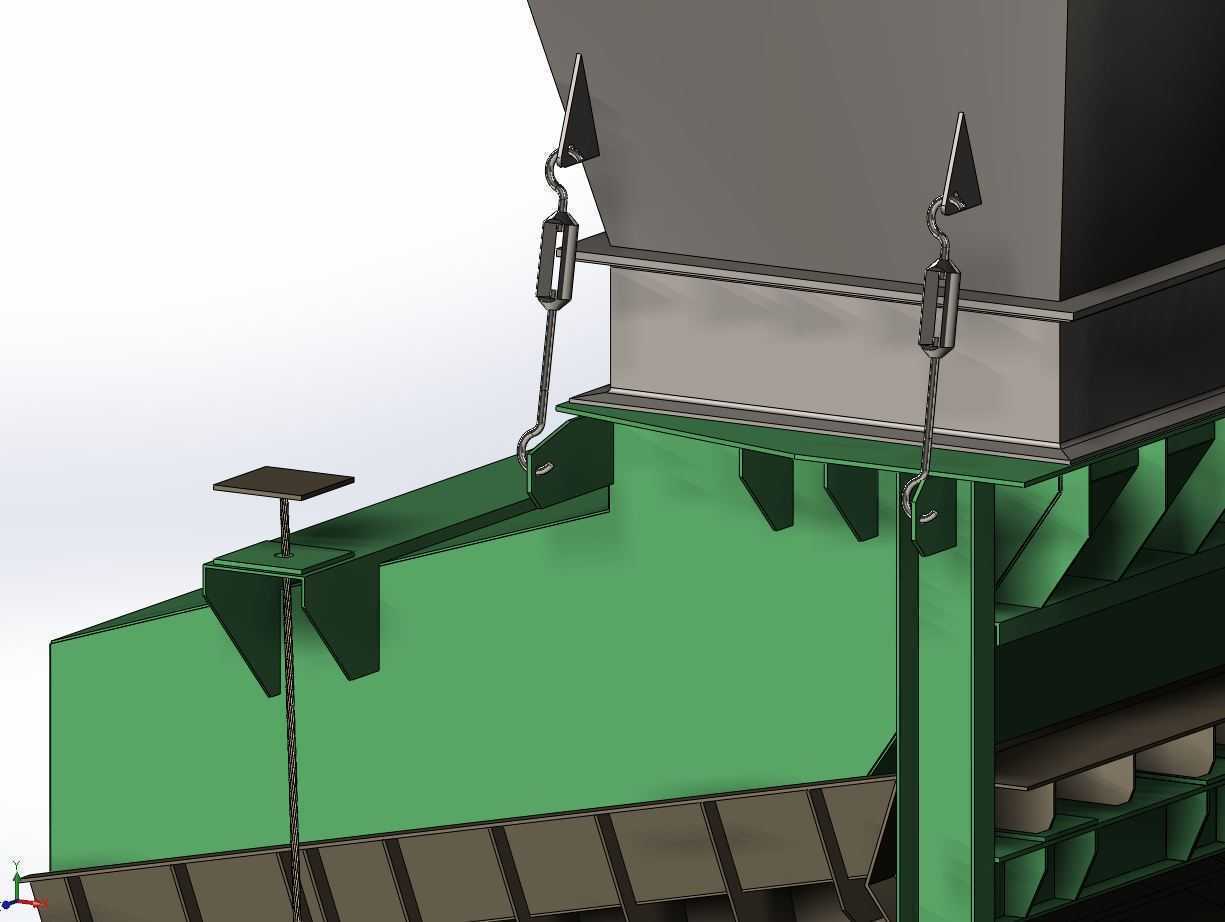

　　从结构设计逻辑来看，这类吊挂式振动槽的核心是要平衡激振力传递、槽体刚度、吊挂缓冲三个核心要素。首先看槽体部分，图中可见槽体采用钢板折弯焊接的箱型槽结构，侧壁和底板采用加厚耐磨钢板拼接，槽体侧壁外侧焊接有纵向加强筋，避免长期受交变激振力作用出现槽体开焊、底板变形的问题，槽体的截面宽度根据输送产能设计，常规工业用同规格设备槽宽在600mm到1400mm区间，槽体长度根据输送距离调整，单段槽体长度一般不超过8m，避免过长导致槽体各点振幅差过大，影响物料输送均匀性。槽体的进料端和出料端都设计有法兰连接边，方便和上下游设备的溜槽密封对接，减少物料撒漏和粉尘外溢。

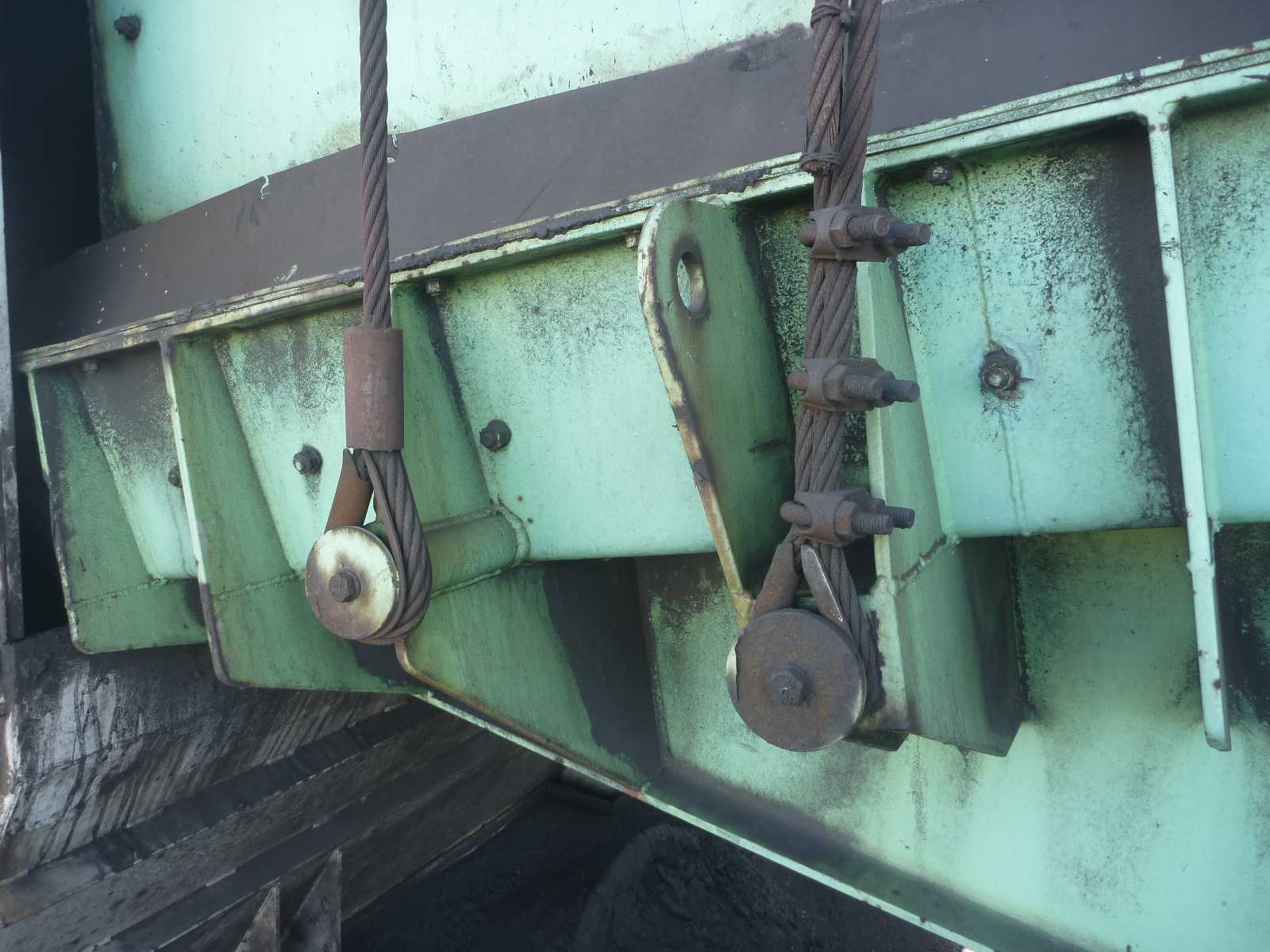

　　吊挂系统是这类设备区别于座式振动输送设备的核心部分，图中可见采用钢丝绳配合减震吊具的吊挂结构，每段槽体沿长度方向均匀布置4到6组吊挂点，吊点位置经过动平衡计算，选在槽体振动的近节点位置，减少振动向厂房结构或者上部钢梁传递。钢丝绳采用多股柔性钢丝绳，搭配图中可见的楔形绳卡固定，每个吊点下方都设置有橡胶减震垫或者螺旋压缩弹簧作为隔振元件，一方面抵消槽体振动时的横向摆动，另一方面把传递到吊挂基础的动载荷降低90%以上，避免带动周边钢结构产生共振。吊具上的滑轮结构是为了安装时调整槽体的倾角，这类振动槽的安装倾角一般在5°到15°之间，输送磨琢性大、流动性差的物料时倾角取大值，输送流动性好的细粉料时倾角可以适当减小，倾角调整通过改变钢丝绳的吊挂长度实现，调整完成后锁紧绳卡即可固定位置。

　　激振机构的布置一般在槽体的中下部重心位置，常见的是双振动电机自同步激振，或者偏心轴激振器带动连杆驱动槽体振动，振动方向角一般设计为30°到45°，这个角度区间内物料的抛掷距离和输送效率最优，同时不会出现物料回滑的问题。设计时需要根据槽体的总重量、物料的堆积密度、输送产能计算所需的激振力，激振力大小一般取槽体总参振质量的2到4倍，振幅控制在2mm到5mm之间，振动频率根据驱动方式不同，采用振动电机时一般为工频16Hz或者24Hz，保证物料在槽面上做小幅度高频抛掷，既不会因为振幅过大导致槽体焊缝疲劳开裂，也不会因为振幅过小导致物料堆积堵料。

　　从安装边界来看，这类吊挂式振动槽不需要做厚重的混凝土基础，只需要在上部承重钢梁上预留对应吊点的安装孔位即可，吊点的钢梁承重需要满足1.5倍以上的设备总动载荷要求，设备安装时槽体周边需要预留至少200mm的检修间隙，和周边固定溜槽之间采用柔性帆布或者橡胶板密封连接，避免刚性接触传递振动。设备的进料口需要对准上游料仓或者设备的出料中心，避免物料偏载导致槽体两侧振幅不一致，长期偏载会导致槽体扭曲变形、吊挂钢丝绳受力不均，甚至出现激振电机烧毁的问题。

　　在实际使用场景中，这类振动槽还可以根据工艺需求在槽体上加装筛网板，在输送的同时完成物料的预筛分，把小于筛孔的细料提前分离，减少后续筛分设备的负荷；如果输送高温物料，槽体底板可以设计为夹套水冷结构，降低槽体温度，避免高温导致钢板变形；如果输送易扬尘的粉料，槽体上部可以加装密封盖板，预留除尘风口，对接车间除尘系统，满足环保要求。设计三维模型时，需要重点校核槽体的刚度，通过有限元分析模拟交变载荷下的应力分布，在应力集中的吊点焊接位置、激振器安装位置额外加焊加强板，避免长期运行出现结构失效；同时要模拟吊挂系统的动刚度，验证隔振效果，避免设备运行时和厂房结构产生共振，影响周边设备的正常运行。

　　和座式振动输送机相比，吊挂式的结构安装空间更灵活，不需要占用地面通道位置，适合在厂房空间紧凑、现有生产线改造的场景下使用，而且吊挂结构的隔振效果更好，运行噪音更低，日常维护只需要定期检查钢丝绳的磨损情况、紧固件的松紧度、激振器的润滑情况即可，维护工作量远低于其他连续输送设备。在建模过程中，需要准确还原槽体的折弯焊接结构、吊具的装配关系、加强筋的布置位置，不能只做简单的壳体建模，要考虑实际加工时的焊接余量、螺栓连接的装配空间，保证模型导出的工程图可以直接用于生产下料，吊具部分的钢丝绳、绳卡、滑轮、减震垫都要按照实际标准件选型建模，方便后续装配时直接调用标准件库，减少重复建模工作量。
