发动机连杆高精度三维结构设计

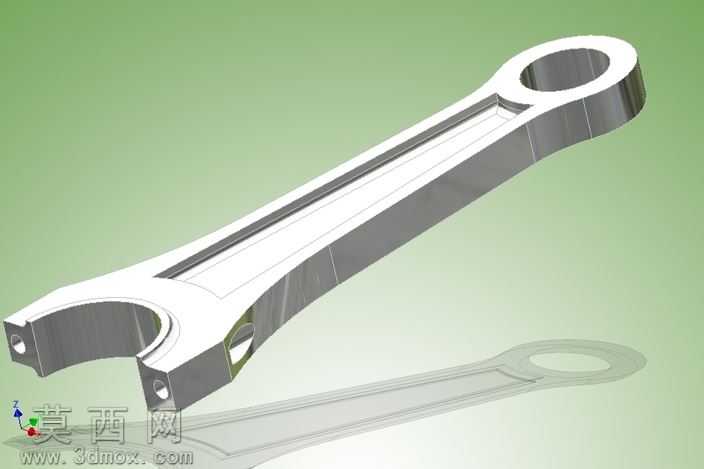

本作品为发动机连杆的三维结构设计模型，建模过程中严格遵循机械零件设计的精度规范，从连杆的功能需求出发完成整体结构的搭建。建模初始阶段先梳理连杆的核心功能逻辑：连杆作为发动机动力传递的核心构件，需要承接活塞销传递的往复作用力，将其转化为曲轴的旋转扭矩，因此整体结构需要兼顾高强度与轻量化的平衡。建模时先绘制杆身的纵向中心线作为基准，依次完成大小端环形结构、杆身过渡段、加强筋结构的轮廓绘制，对大小端的安装孔位做了同轴度约束，保证孔位精度符合装配要求，杆身采用工字形截面设计，在降低整体重量的同时最大化提升抗弯抗扭强度，大小端与杆身的过渡位置做了圆弧倒角处理，避免应力集中导致的零件疲劳损坏。材质渲染阶段采用金属镀铬材质效果，还原钢制连杆经过机加工后的金属质感，表面添加细微的机加工纹理提升真实感，渲染时采用柔和的漫反射光源，清晰展现连杆的结构轮廓与曲面过渡效果，半透明投影效果直观呈现零件的整体形态与厚度分布。结构设计上充分考虑实际加工与装配需求，大小端的孔径尺寸预留了轴瓦安装余量，杆身的厚度参数经过力学性能校核，能够承受发动机工作过程中的交变载荷，两端的连接结构完全匹配对应活塞销与曲轴轴颈的装配尺寸，整体结构无冗余设计，所有特征都服务于动力传递的核心功能。设计过程中反复调整杆身的过渡曲率，在保证结构强度的前提下尽可能降低零件重量，减少发动机运转过程中的往复惯性力，提升动力输出的平顺性，模型的所有特征参数都可编辑，能够根据不同排量的发动机需求调整尺寸参数，适配不同的动力设计方案。
