模块化工业废气处理滤池结构设计

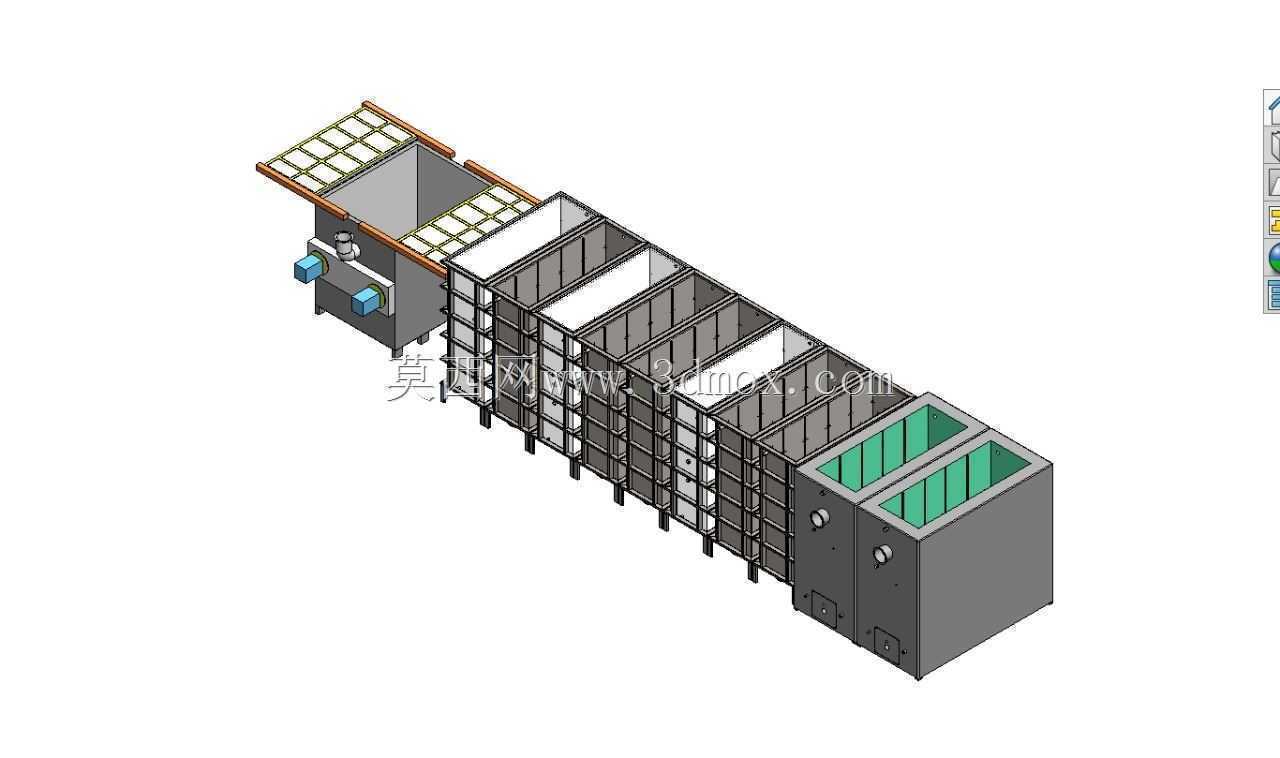

　　这套结构针对工业涂装、印刷、化工配料车间的有机废气预处理场景设计，区别于传统一体式焊接滤池，采用分段式模块化拼接思路，单段箱体可通过通用角件与密封胶条完成现场组装，无需大型吊装设备即可在层高受限的厂房内完成布设，适配多数中小产能生产线的废气收集端安装需求。从实际使用逻辑出发，设备沿废气流动方向依次设置进风均流段、多级滤料装填段、吸附单元段与出风消音段，进风端预留的法兰接口可直接对接车间主通风支管，内部设置的导流板将进入箱体的紊流废气均匀分配至各个滤料仓，避免局部滤料过早饱和导致的处理效率下降；滤料仓采用抽拉式格栅托架设计，运维人员无需进入箱体内部，即可从侧面检修门完成滤料的更换与清理，

　　单段滤料托架的承重按每立方米200kg的颗粒活性炭、沸石转轮滤料负载设计，托架底部设置的漏液槽可承接滤料吸附过程中产生的冷凝废液，通过侧边的排污管路统一收集排出。设计阶段充分考虑现场安装的边界限制，单段箱体的外形宽度控制在2.2米以内，可通过标准工业厂房的货运电梯完成垂直运输，整体长度可根据处理风量需求灵活增减段数，单段长度为1.2米，拼接处采用凹凸榫槽配合三元乙丙密封胶条结构，可承受3000Pa的系统负压无泄漏；顶部设置的检修走道采用花纹钢板与防滑格栅组合设计，走道两侧的护栏高度符合工业平台安全规范，运维人员可在顶部完成顶部阀门、仪表的日常巡检操作。设备末端的吸附单元段设置独立的检修隔间，

　　内部可根据处理需求装填活性炭纤维棉或者蜂窝活性炭模块，隔间顶部设置的喷淋接口可预留作后续升级脱附系统的改造接口，无需对整体箱体结构进行切割改动；出风端设置的变径接口可直接对接后端的风机入口，接口处预留的压差表安装位可实时监测滤层的阻力变化，当阻力达到设定阈值时即可提醒运维人员更换滤料。结构框架采用标准型钢焊接成型，所有外露金属表面均做三层防腐喷涂处理，可适应高湿度、含弱腐蚀性废气的长期使用环境，箱体侧板采用夹心岩棉板结构，既可以降低设备运行过程中的气流噪音传导，也可以避免冬季低温环境下箱体内部出现冷凝水结露问题。在安装基础适配方面，设备底部设置的可调式支撑脚可在±50mm范围内调节高度，可适配地面平整度偏差较大的旧厂房安装场景，支撑脚底部的减震橡胶垫可降低风机运行传导至箱体的振动，避免长期振动导致的拼接处密封失效问题。
