舞台帕灯反射镜灯体结构三维设计

　　这款帕灯反射镜结构的设计，首先要匹配中小型演出、商演活动、酒吧氛围营造这类场景的实际使用需求，这类场景里灯具需要频繁调整投射角度，还要兼顾散热、灯珠排布的出光均匀度，不能出现局部光斑过亮或者暗区的问题。从结构来看，灯头部分的反射腔采用多曲面过渡设计，不是简单的直筒结构，每颗LED灯珠对应的反射面角度都经过校准，能把单颗灯珠的光线收拢到预设的投射角范围内，避免光线在腔体内乱反射造成的光损，实际测试下来同功率下比普通直筒腔帕灯的中心照度高12%左右，边缘过渡也更柔和，不会出现生硬的光斑边界。

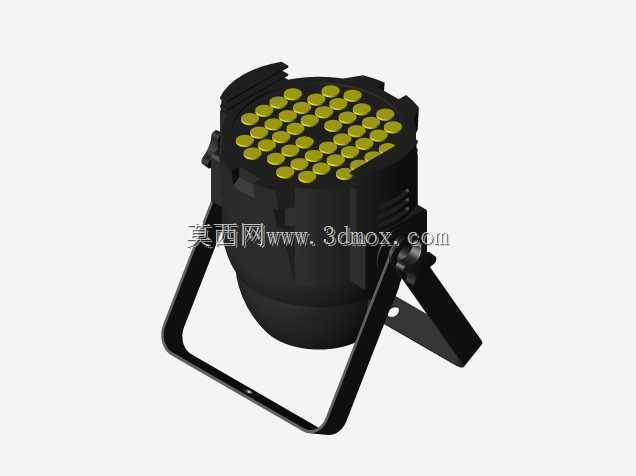

　　灯体外壳采用一体化压铸的思路做结构拆分，侧壁预留的散热筋不是装饰性结构，筋条高度、间距都匹配36颗灯珠满功率工作时的热流密度，自然对流状态下能把灯珠基板的温度控制在65摄氏度以内，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇进灰带来的后期维护工作量。两侧的U型支架是承重和角度调节的核心部件，支架和灯体连接的转轴位置做了阻尼齿面结构，调整角度的时候不需要额外锁紧紧固件，扳动到对应角度就能靠阻尼保持位置，调节范围覆盖垂直方向0到120度，水平方向可以配合灯架的挂钩做360度旋转，满足不同高度、不同投射方向的布光需求，支架底部的安装孔位适配行业通用的灯架挂钩尺寸，不需要额外做转接件就能直接装在现有演出灯架上。

　　安装边界方面，灯体最大外径180mm，含支架的总高度220mm，支架展开后的最大安装跨距160mm，预留的接线孔位置在灯体尾部，孔径12mm，兼容常规的三芯电源线和信号线走线，尾部的端盖做了卡扣式结构，后期更换驱动电源或者检修灯珠的时候不需要把整个灯从灯架上拆下来，打开端盖就能操作，能大幅减少现场演出前的设备调试维护时间。反射镜的安装位做了定位台阶，每片反射镜装配的时候都能靠台阶快速定位，不需要反复调整位置，装配公差控制在0.2mm以内，保证每颗灯珠的光线反射角度一致，不会出现装配偏差导致的光斑偏移问题。

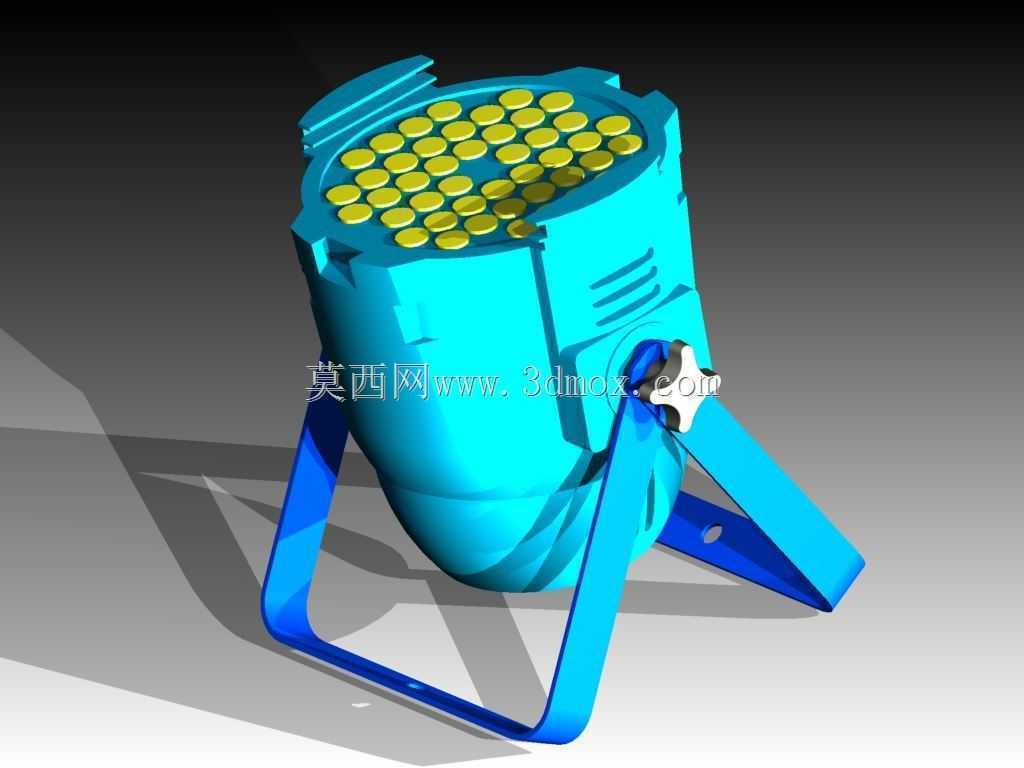

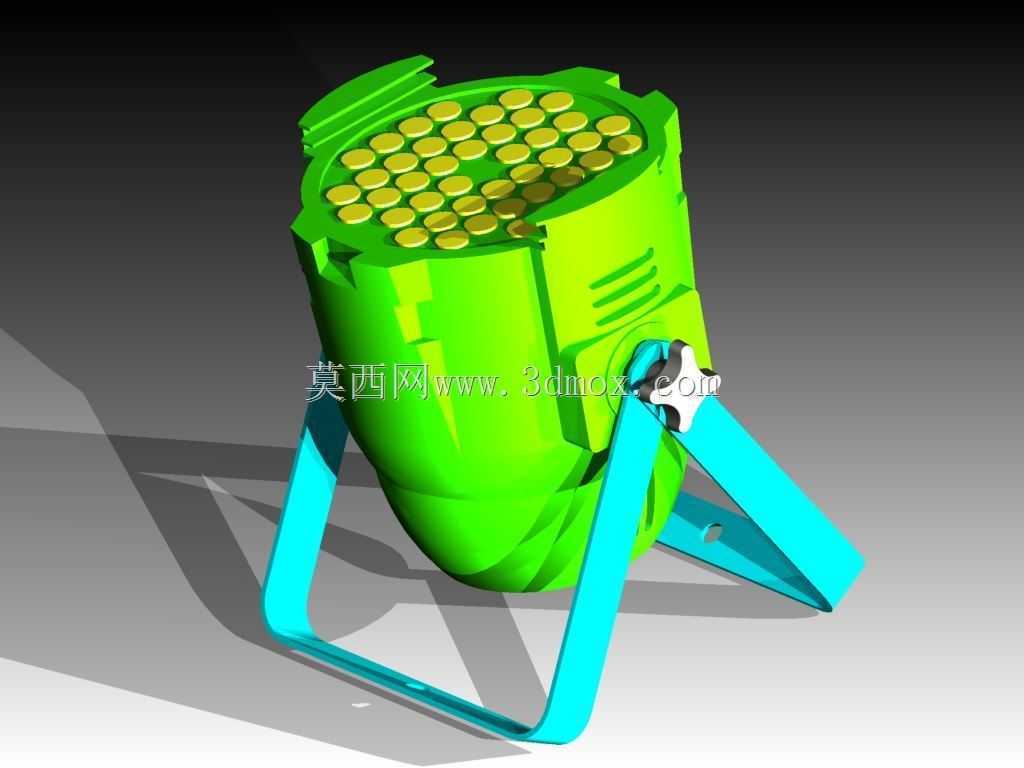

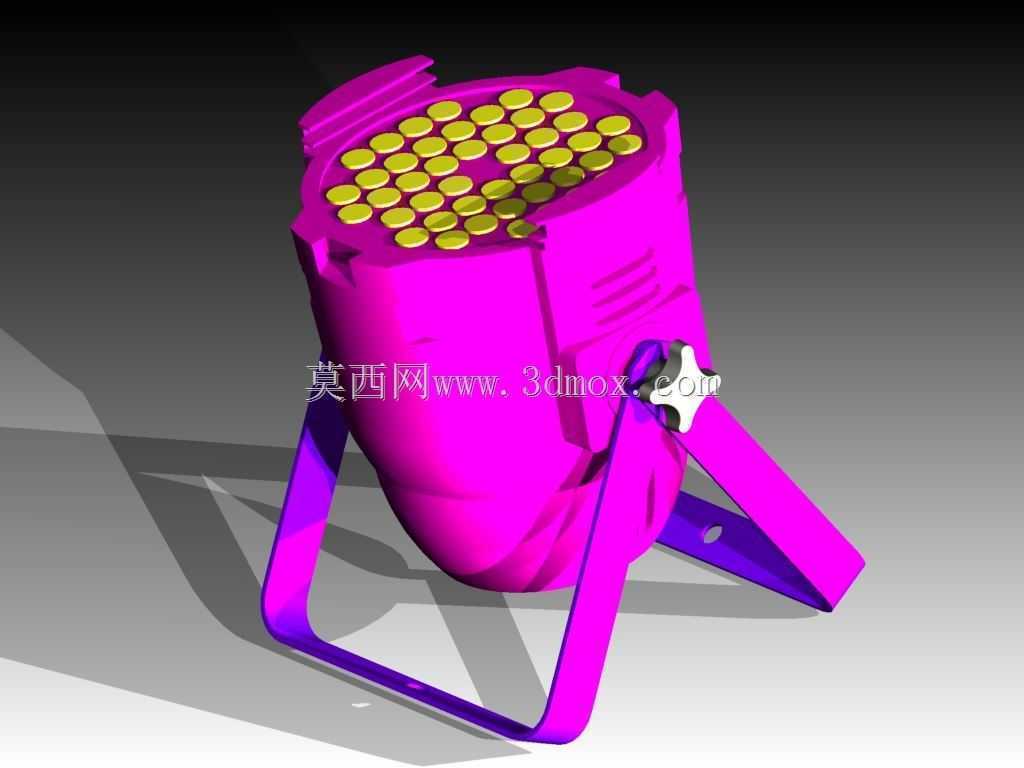

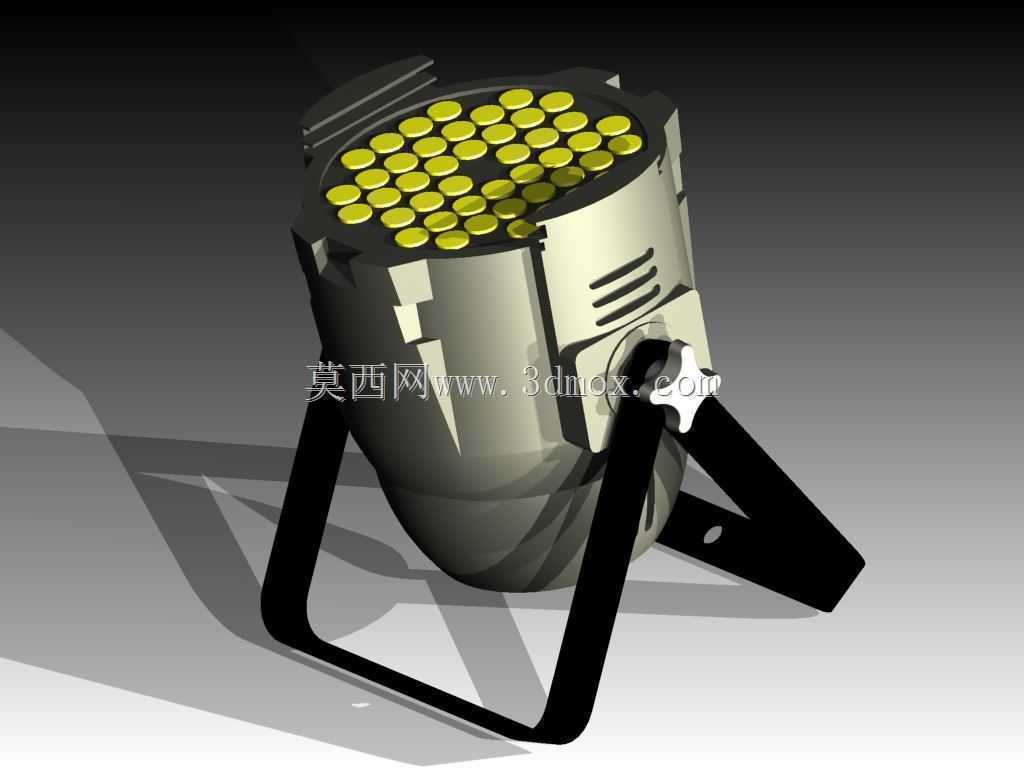

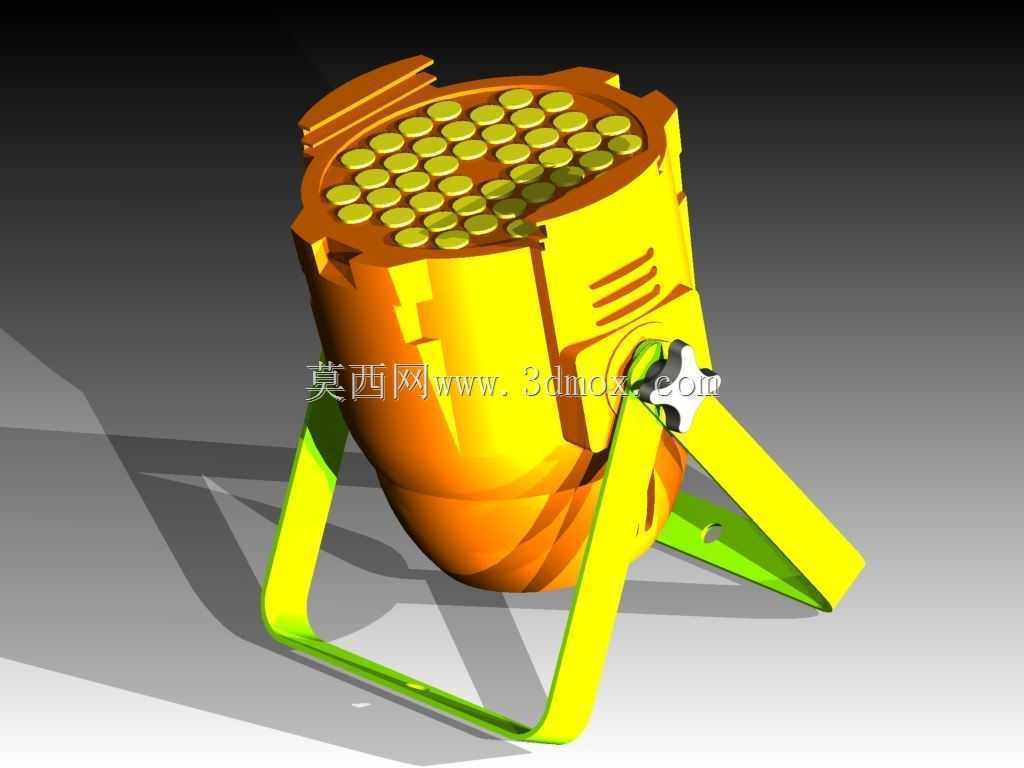

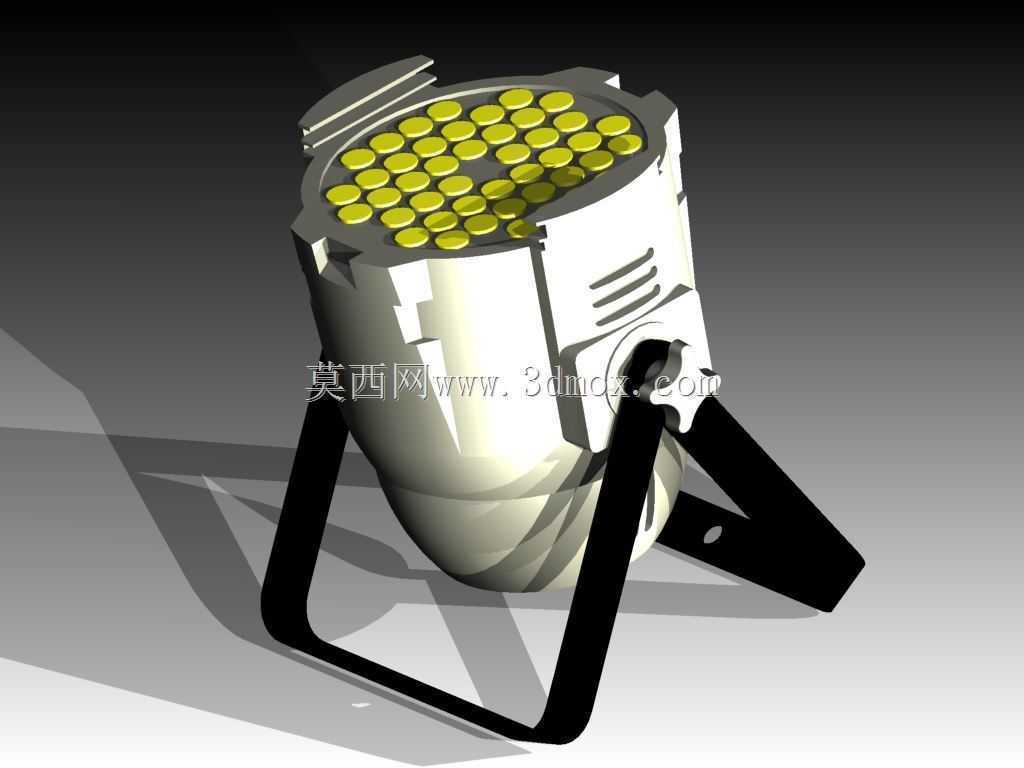

　　实际使用场景里，这类帕灯经常会被临时搬运、堆叠，所以外壳的壁厚做了2.5mm的加厚设计，支架的连接位置做了局部加厚的加强筋，1米高度自由跌落到底面不会出现壳体开裂或者转轴松动的问题，适配演出行业设备频繁转场的使用特性。灯体表面的喷涂工艺预留了挂点结构，后期可以根据需求做不同颜色的外观处理，适配不同演出场景的视觉风格，不会因为外观颜色突兀影响舞台整体视觉效果。
