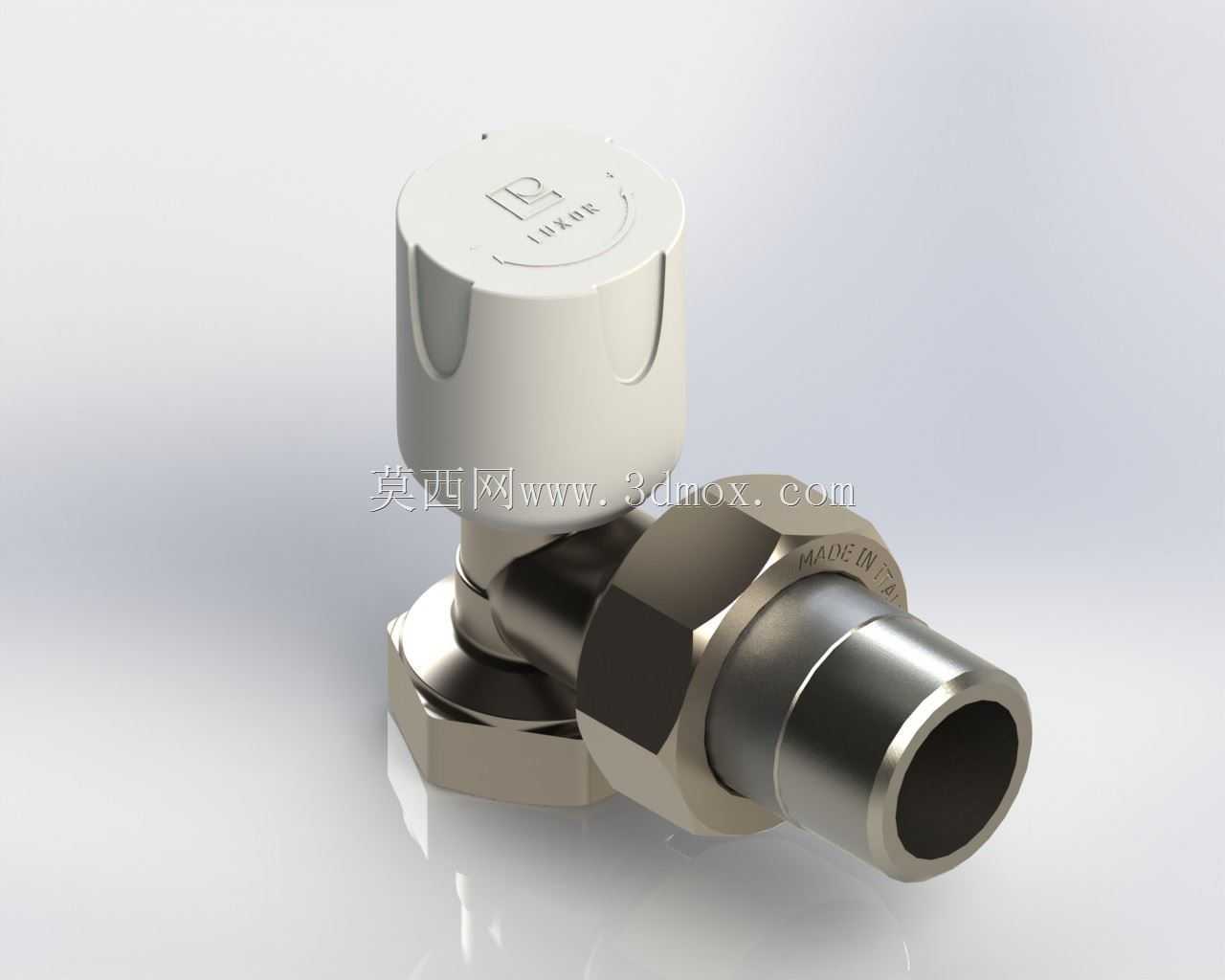

3-4英寸角式温控调节卢克索阀结构

　　在民用采暖、分户热计量供水系统的末端支路里，这类角式结构的调节阀门是流量管控的核心部件，常被安装在散热器进水端的墙角管路转角位置，适配3-4英寸通径的镀锌钢管、交联聚乙烯管路连接场景，不用额外加装转角接头就能完成管路90度转向的衔接，减少管路接头数量的同时也降低了渗漏风险。从实际使用场景来看，这类阀门主要承担支路流量调节、水路通断控制的功能，顶部的白色旋拧手轮采用防滑凹槽结构设计，表面做哑光磨砂处理，即便手上沾有少量水渍、灰尘也能稳定施力，不会出现打滑拧不动的情况，手轮内部集成的调节芯体采用线性开度设计，旋转圈数和流量开度呈对应比例关系，调试人员可以根据室内采暖需求精准调整开度，避免出现局部过热或者流量不足导致的采暖不均问题。

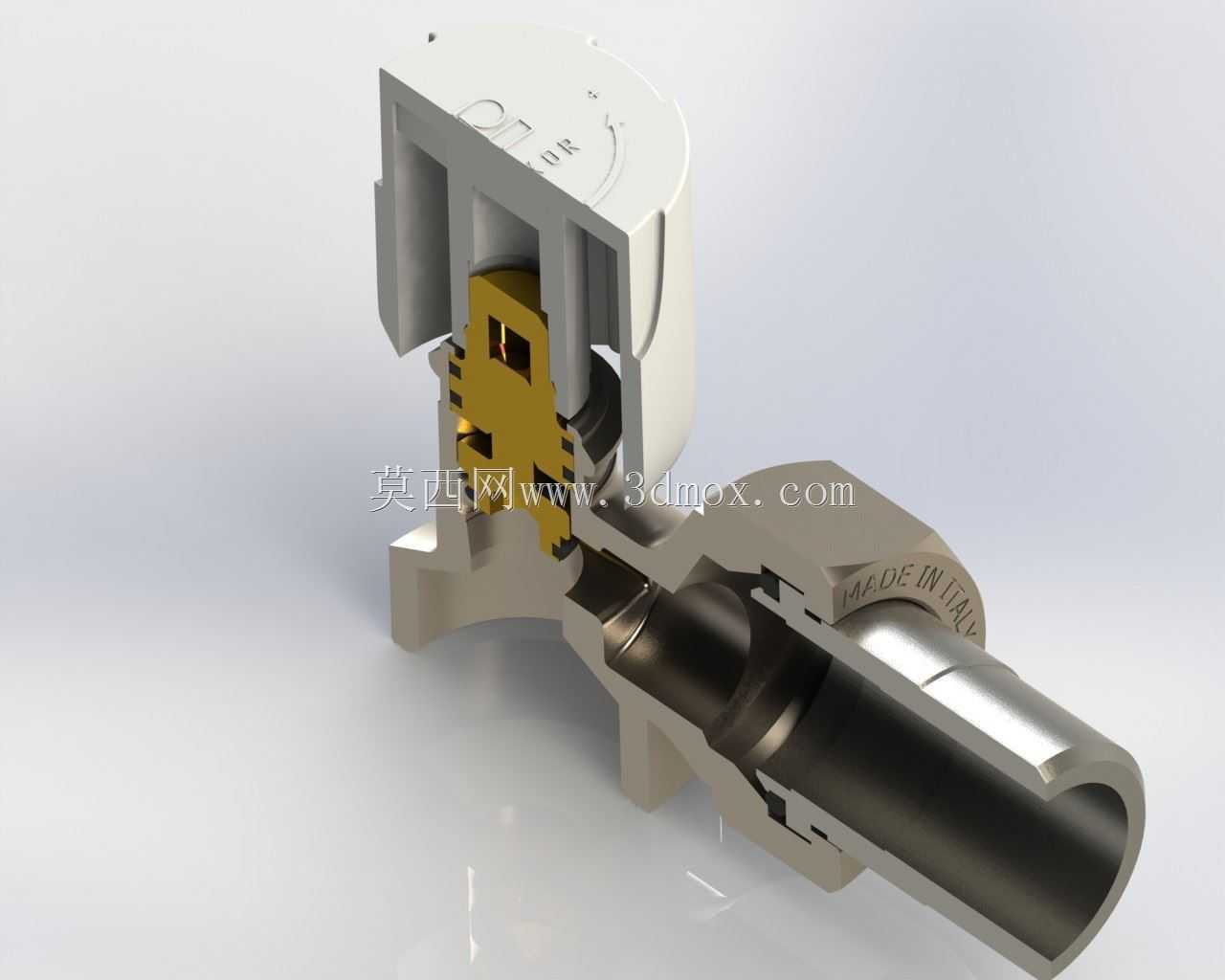

　　从结构设计思路上看，这款阀门采用角式直通流道，进水端和出水端呈90度垂直布局，阀体主体采用黄铜锻压成型，流道内壁做了抛光钝化处理，水流经过时的阻力系数比同通径的直角弯头加截止阀的组合低30%左右，能有效降低支路的沿程阻力损失，减少循环泵的输出负载。连接端采用活接螺母结构，活接螺母和阀体之间配有密封垫片，安装时不用转动整段管路，只需要拧动活接螺母就能完成和管路端外丝接头的对接，后期维护拆卸时也不用破坏周边管路布局，能单独将阀门拆下检修或者更换密封件，大幅降低后期运维的工作量。手轮和阀体衔接的位置做了轴向限位结构，旋转到全开或者全关位置时会有明显的触感反馈，避免过度拧动导致内部阀瓣密封面被压损，延长阀门的实际使用寿命。

　　从安装边界尺寸来看，这款阀门的轴向安装长度适配常规墙面到散热器接口的预留间距，阀体最宽处的六角结构尺寸刚好适配常规活动扳手的卡口尺寸，安装时不需要使用特殊定制工具，普通水暖安装工具就能完成装配。出水端的插管结构采用阶梯式密封槽设计，和软管连接时搭配对应的卡箍或者快插接头就能实现可靠密封，能承受1.0MPa的常规采暖系统工作压力，适用的介质温度范围覆盖2-95摄氏度的常规冷热水工况，除了采暖系统之外，也能在小型冷热水循环管路、民用供水支路里作为调节阀门使用。阀体表面的金属部分做了镀镍处理，在潮湿的安装环境下也不容易出现氧化锈蚀的问题，手轮采用耐温工程塑料材质，长期在高温环境下工作也不会出现变形开裂的情况，手轮表面的标识采用模内注塑工艺，不会因为长期触摸摩擦导致标识磨损消失，方便后期运维人员识别开关方向。

　　在实际选型匹配时，需要注意这款阀门的通径和管路通径保持一致，避免出现通径不匹配导致的流道缩径问题，安装时要注意介质流向和阀体上的标识方向保持一致，反向安装会导致调节精度下降，同时也会增加流道阻力。手轮的安装位置要预留足够的操作空间，保证后期调试时能顺利旋转手轮，不会被周边的墙体、管路或者散热器结构挡住操作空间。密封垫片要采用耐温橡胶材质，避免长期在高温水环境下出现老化变硬导致的渗漏问题，活接螺母拧紧时的扭矩要控制在合理范围，不要过度拧紧导致螺纹滑牙或者阀体被压裂。这类角式阀门相比直式阀门更适合管路转角位置的安装，能节省管路布置空间，让管路布局更整齐美观，在分户采暖、小型中央空调水系统末端、民用建筑供水支路里都有广泛的应用场景，结构成熟可靠，安装维护便捷，是末端管路流量调节的常用阀件类型。
