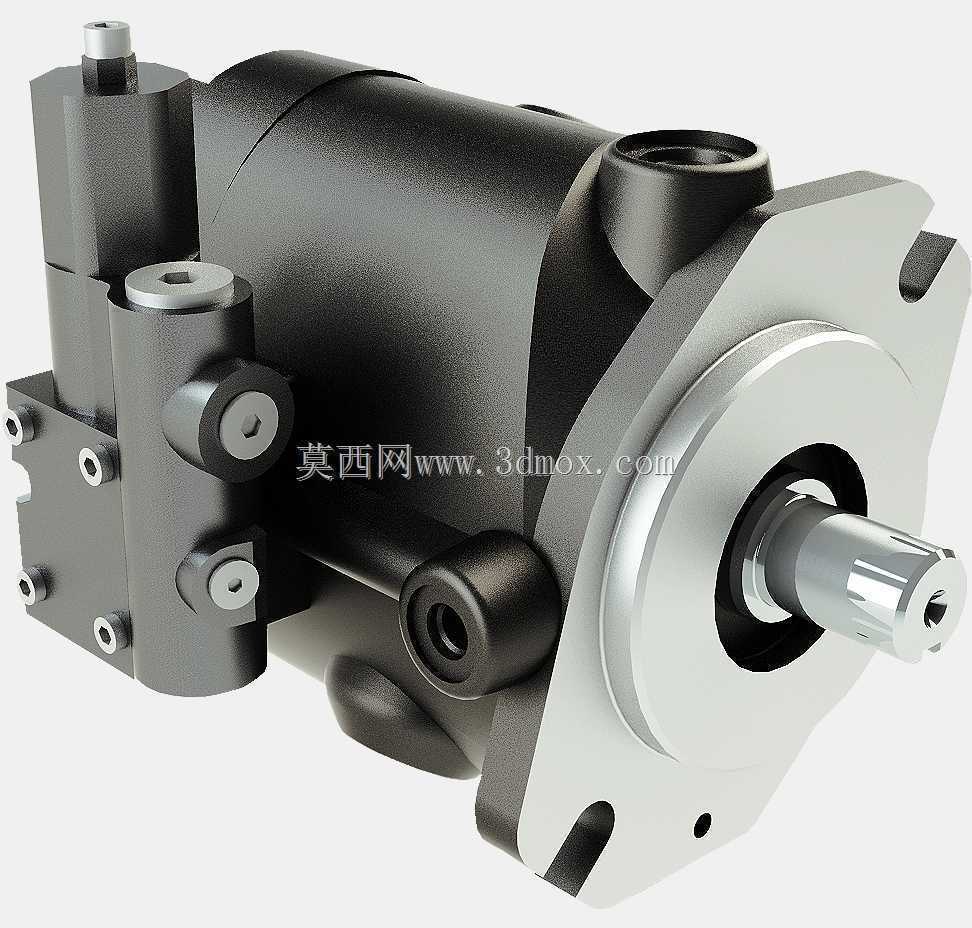

派克PD系列高压叶片式液压油泵结构

　　在中高压液压系统的选型与结构设计工作中，这类叶片泵的三维结构参考价值覆盖了工程机械、冶金设备、注塑成型装备等多个对液压动力稳定性有严苛要求的应用场景，作为液压系统的动力发生元件，它的核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油输出，驱动油缸、液压马达等执行元件完成指定动作。从结构设计逻辑来看，这款泵采用了容积式开式结构设计，整体布局紧凑，在保证输出功率密度的前提下尽可能压缩了安装占用空间，适配多数工业设备动力舱的紧凑布局要求。泵体的支架轴承做了强化设计，能够承受更高的径向载荷，在宽温度区间的液压油介质工况下都能保持稳定的支撑精度，避免主轴偏磨导致的内泄增大问题；

　　全功率驱动的结构设计搭配可选扭矩限制器，能够在负载突变时快速响应，避免泵体内部构件因瞬时过载出现损坏，提升极端工况下的运行可靠性。结构上的“波纹室”设计是这款泵的核心降噪结构，通过优化油液在配流过程中的流道形态，减少配流瞬间的压力冲击，有效降低压力脉动幅度，不仅能减少系统管路的振动噪音，还能延长液压回路中密封件、阀件的使用寿命。从安装边界来看，法兰安装面的定位止口、安装孔位的尺寸公差严格遵循行业通用安装标准，能够直接替换同规格的其他品牌同类型叶片泵，无需对设备安装位做二次改造；主轴的轴伸尺寸、键槽规格匹配通用的联轴器连接尺寸，输入端的密封结构采用耐压型旋转密封，能够承受系统回油侧的背压，避免轴端出现渗漏问题。油口的布局采用侧置进油、

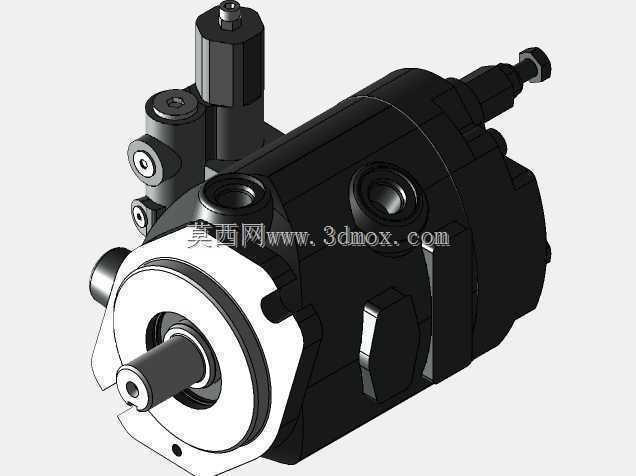

　　高压侧出油的排布方式，流道过渡处做了圆弧顺滑处理，减少油液流动过程中的沿程阻力与局部涡流，降低油液温升速度。建模过程中完整还原了内部叶片、转子、定子、配流盘的配合间隙，以及侧置控制阀组的安装结构，能够直观展示泵体内部的油液走向与构件运动关系，对于液压系统设计人员做管路布局干涉检查、安装空间校核，以及维修人员做拆解装配工艺参考都有实际的参考意义，也可作为液压元件教学演示的具象化模型使用，帮助理解叶片泵的工作原理与结构组成。
