指针式直流电流表三维仿真设计作品

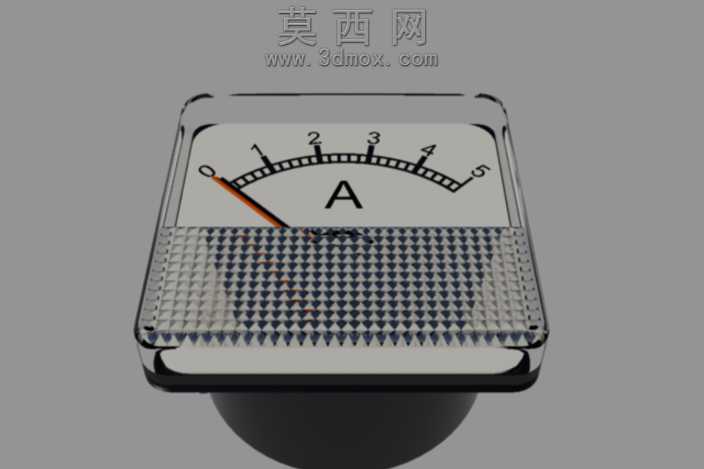

本作品为指针式直流电流表的三维仿真设计，建模阶段以实物1:1比例还原经典方壳指针电流表的完整结构，首先通过草图绘制勾勒表壳的方正外轮廓与圆角过渡细节，采用拉伸凸台命令生成表壳基体，对表壳正面的观察窗口区域做切除处理，预留表盘与指针的展示空间。表壳下半部分的防滑纹理采用阵列特征实现，以单个三角锥纹理单元为基础，通过线性阵列铺满整个握持区域，还原实物表面的防滑触感设计，同时对表壳边缘做倒角与圆角处理，模拟金属冲压表壳的钝化边缘效果，避免尖锐棱角的失真表现。表盘部分单独建模，首先绘制圆形表盘基体，通过草图文字与刻度线命令精准还原0-5A的量程刻度，主刻度线与副刻度线按照实物比例设置不同长度与粗细，中心位置添加安培单位标识，刻度盘表面做哑光白色材质处理，模拟纸质表盘的漫反射质感。指针组件采用薄壁拉伸制作细长指针造型，指针根部做轴孔结构设计，还原指针绕轴旋转的活动结构，指针表面赋予橙红色哑光漆材质，与白色表盘形成清晰视觉对比。表壳正面的透明视窗采用透明亚克力材质，设置合适的折射率与透明度参数，模拟玻璃视窗的轻微反光与通透效果，视窗与表壳的装配间隙做精准配合，还原实物的装配结构。表身底部的接线基座采用黑色哑光塑料材质，与上方金属质感表壳形成材质区分，建模时还原基座的圆弧过渡造型，与表身的连接位置做贴合处理，避免出现穿模缝隙。渲染阶段采用三点布光方案，主光源从斜上方打亮表盘正面，突出刻度与指针的展示效果，辅助光源补充表壳侧面的金属反光，背光源勾勒表壳轮廓，避免整体画面发闷，材质调试阶段针对金属表壳调整金属度与粗糙度参数，模拟镀铬表壳的亮面金属质感，对防滑纹理区域做轻微粗糙度提升，还原纹理区域的漫反射效果，透明视窗添加轻微的环境反射，增强真实感。整体设计严格遵循实物的结构比例与视觉特征，既还原了老式指针电流表的复古外观，也通过精准的结构建模还原各部件的装配关系，可用于电工教学演示、虚拟实验场景搭建等用途，模型各部件独立分层，支持后续的结构拆解、动画演示等二次开发操作。
