直流指针式40V电压测量表头三维设计

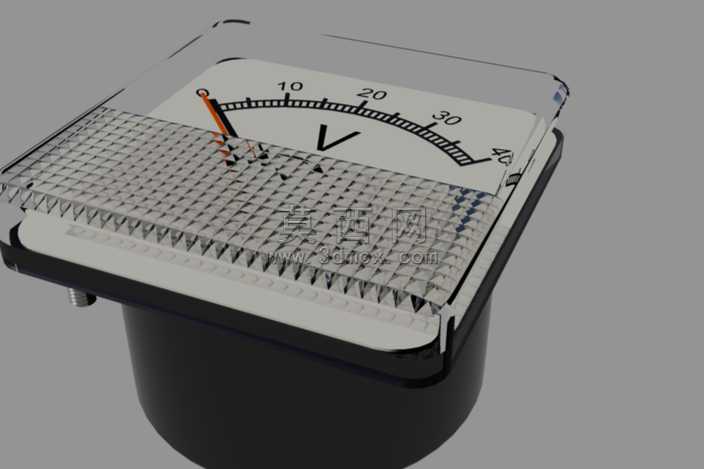

本作品为直流指针式40VDC电压表头的三维建模设计，建模阶段首先梳理指针式电压表的核心结构组成，将整体拆分为黑色绝缘底座、方形金属安装边框、透明防护表蒙、刻度表盘、指针组件、接线端子六大独立模块，按照实物1:1的比例进行尺寸校准，确保各部件的装配间隙符合实际生产的公差要求。建模过程中对表盘刻度进行精细化绘制，严格还原0-40V的线性刻度分布，精准标注10V、20V、30V、40V的主刻度线与细分刻度线，表盘中央的电压单位标识“V”按照实物的字体比例、摆放位置进行还原，指针组件还原了转轴、配重段、指示针尖的完整结构，还原指针零位的初始摆放角度。材质与渲染阶段，为黑色底座赋予哑光ABS工程塑料材质，调整粗糙度参数模拟注塑外壳的细腻磨砂质感，避免过度反光；金属安装边框赋予镀铬金属材质，添加轻微的边缘倒角与环境反射效果，还原金属包边的亮面质感；表蒙部分采用高透亚克力材质，设置合适的折射率与轻微的表面划痕纹理，模拟长期使用的真实质感，同时在表蒙内侧添加格纹防眩光纹理，还原实物表蒙的网格状防反光结构，避免渲染时出现大面积失真反光；刻度表盘采用哑光白色PVC材质，刻度印刷内容采用深灰色哑光油墨材质，指针采用烤漆黑金属搭配针尖处的红色警示涂装，接线端子赋予镀锌金属材质，添加轻微的氧化做旧效果提升真实感。结构设计上还原了表头的嵌入式安装结构，底座侧面预留接线引脚的伸出位置，金属边框与底座的卡扣连接结构做了隐性还原，确保模型可直接用于装配演示、产品宣传渲染等场景，整体建模兼顾外观还原度与结构合理性，可用于电气类教学演示、设备装配模拟、产品展示等多种用途。
