ESP8266无线通信模块板卡结构设计

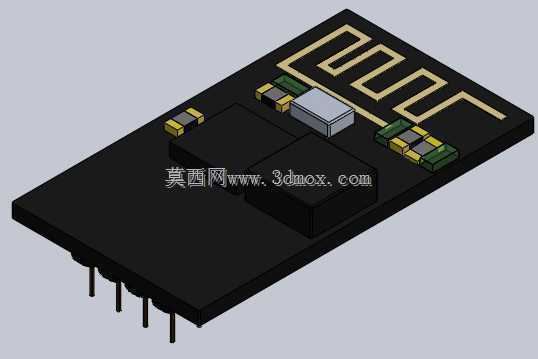

　　做嵌入式硬件配套结构设计时，这类WiFi无线模块的三维建模精度，直接影响后续整机装配的适配性，尤其是在紧凑布局的物联网终端设备里，模块的安装位预留、周边元件避让、天线净空区的边界控制，都需要精准的三维数模作为设计依据。这款ESP8266模块的建模过程，没有直接套用通用模块的简化外形，而是对照实际量产模块的实物测绘，把板上每一个元件的占位、引脚伸出长度、板边倒角都做了还原，避免后续结构设计时出现干涉问题。从实际应用场景来看，这类模块广泛搭载在智能家居传感节点、工业数据采集终端、小型机器人控制板、消费电子联网外设上，多数场景下模块是直接插焊在主控板的排针座上，也有部分场景会采用贴片焊接的安装方式，

　　所以建模时特意区分了排针引脚的伸出长度与焊盘位置，确保引脚间距符合2.54mm标准排针的尺寸规范，插装时不会出现孔位偏移、引脚歪斜无法插入的问题。板载的PCB倒F天线是建模时需要重点关注的部分，天线区域的金属走线形状完全对照实物的射频走线轮廓还原，同时在模型里标注了天线对应的净空区域边界，提醒结构设计人员在这个区域内不能布置金属结构件、屏蔽罩或者大尺寸金属元件，避免遮挡射频信号影响通信距离与连接稳定性。板上的主芯片、晶振、阻容元件、屏蔽罩的高度都做了实际测绘还原，其中主芯片上方的屏蔽罩高度是整个模块除排针外的最高点位，在做整机外壳的内部空间预留时，这个高度尺寸是核心参考值，要保证外壳内壁与屏蔽罩顶部留有至少0.5mm的安全间隙，

　　避免组装时压坏元件或者造成短路。模块的PCB板厚按照常规1.6mm的FR4板材厚度设置，板边的工艺倒角、定位缺口都做了还原，方便在做主控板的模块安装位设计时，预留对应的定位凸台或者卡扣结构，实现模块的快速装配与固定。建模时没有省略板上的微小阻容元件，这些元件的占位虽然尺寸不大，但在紧凑布局的设备内部，往往就是差这零点几毫米的空间就会出现结构干涉，把这些元件都做进数模里，就能在结构干涉检查阶段提前发现问题，不用等到打样后再返工修改结构。排针部分的建模还原了每一根插针的直径、长度与间距，插针末端的倒角也做了处理，模拟实际插针的导向结构，在做虚拟装配时可以直观看到插针穿过主控板焊盘后的伸出长度，方便评估波峰焊或者手工焊接时的焊锡量控制，

　　避免焊锡过多溢出造成相邻引脚短路。从设计思路上来说，这个模型的核心作用是给整机结构设计提供精准的元件占位参考，而不是用于模块本身的PCB生产，所以建模时优先保证的是外形尺寸、安装接口、元件高度的准确性，对于PCB内部的走线层、元件内部的结构没有做冗余建模，在保证设计参考价值的同时控制了模型的文件大小，方便在大型装配体里调用时不会造成软件卡顿。在工业采集终端的应用场景里，这类模块往往会安装在金属外壳内部，建模时特意把天线的位置做了明确标识，方便结构设计人员对应在外壳上预留非金属的天线窗口，或者把模块安装在靠近外壳非金属区域的位置，减少金属壳体对WiFi信号的屏蔽影响。对于机器人应用场景，模块通常会和主控板、电机驱动板叠层安装，模型里标注的模块整体高度、排针位置，可以帮助设计人员评估叠层板之间的支撑柱高度，避免上下板之间的元件互相挤压，同时预留出足够的走线空间。整个模型的尺寸公差控制在±0.1mm以内，完全满足结构设计阶段的干涉检查、空间预留、安装位设计的精度要求，不管是做新产品的结构开发，还是做现有设备的改装升级，都可以直接调用这个模型放入装配体中使用，不用再单独花时间测绘模块尺寸，能有效缩短硬件结构开发的周期，减少打样验证阶段的问题出现概率。
