齿轮联动链式腕扣机械结构设计

　　这套齿轮联动链式腕扣结构，最初的设计出发点是为可穿戴式辅助作业装备提供可靠的腕部锁紧与姿态微调支撑，在实际的工业场景中，这类结构常被应用在轻型外骨骼腕部模块、特种作业腕部防护装具、精密操作辅助定位夹具上，区别于普通的卡扣式锁紧结构，它通过齿轮与链条的啮合传动实现双向同步调节，能在锁紧过程中保持两侧受力均匀，避免单侧卡滞带来的佩戴不适或定位偏移。

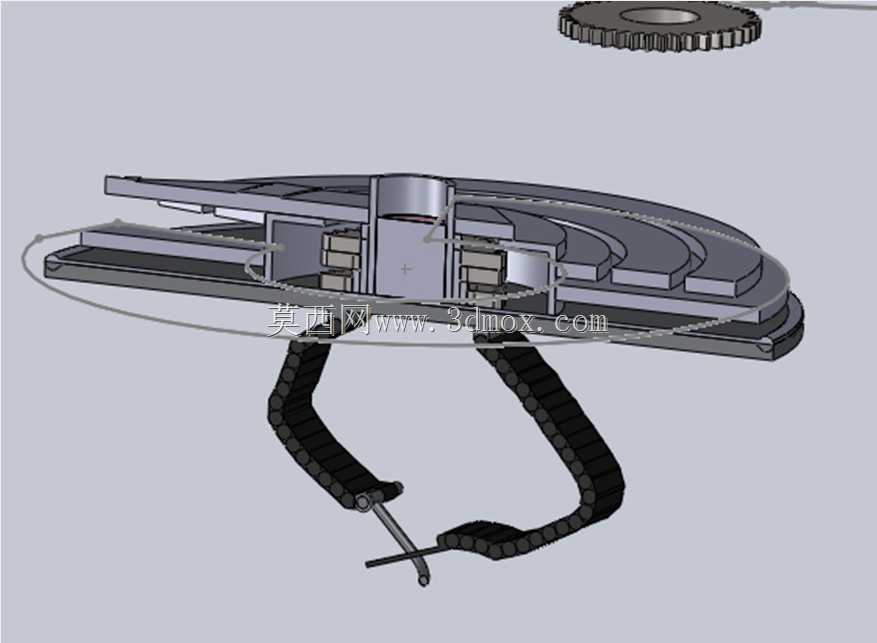

　　从功能特性来看，整套结构采用同轴齿轮组作为动力输入核心，上层外露的调节齿轮可通过手动或微型驱动件带动，动力经中间的行星式齿轮分流后，传递给两侧弧形导轨内的传动链条，链条与弧形导轨上的齿槽啮合，带动弧形扣盖沿导轨做圆周方向的开合动作。设计时特意将两个扣盖的运动轨迹设置为反向同步，即顺时针转动调节齿轮时，一侧扣盖顺时针转动闭合，另一侧扣盖逆时针转动闭合，转动调节齿轮反向时则同步开启，这种对称式的运动逻辑能让扣合过程中腕部两侧的受力完全对称，不会出现单侧挤压的情况，对于需要长时间佩戴的作业装具来说，能大幅降低局部压迫感。

　　结构的安装边界需要结合实际搭载场景确定，整套核心传动组件的底座为扁平圆形结构，底座上预留了三个均布的安装孔位，可直接通过螺栓固定在腕部装具的基座上，底座的厚度控制在12mm以内，不会过度增加腕部模块的整体厚度，避免影响手腕的自然活动范围。两侧弧形扣盖的展开最大直径为120mm，完全闭合后内圈直径为65mm，适配绝大多数成年人的腕部尺寸，扣盖的边缘做了1.5mm的圆角处理，避免闭合过程中夹伤皮肤或勾挂作业服面料。传动链条采用的是微型精密滚子链，链节之间的铰接间隙控制在0.02mm以内，既保证了传动的顺畅性，又不会因为间隙过大导致扣合后出现旷量，锁紧后的整体结构能承受不低于150N的径向拉力，满足作业场景下的结构强度要求。

　　设计过程中需要重点考虑传动路径的干涉问题，最初的方案里链条直接布置在弧形导轨的外侧，实际装配后发现扣盖转动到最大开合角度时，链节会和底座的安装凸台发生剐蹭，后来调整了链条的布置位置，将链条嵌入弧形导轨内侧的导向槽内，同时在导向槽的两端设置了限位挡块，当扣盖转动到极限开合位置时，链节端部会和挡块接触，避免齿轮和链条发生脱啮。另外，齿轮组的中心轴特意做了台阶式设计，轴肩位置加装了薄型垫片，用来调整齿轮的轴向间隙，避免齿轮转动时出现轴向窜动，保证齿轮和链条的啮合深度始终保持在齿高的三分之二左右，既不会因为啮合过深导致转动卡滞，也不会因为啮合过浅出现跳齿的情况。

　　在实际应用中，这套结构除了用在可穿戴装备上，也可以经过尺寸缩放后应用在小型环形夹具、精密仪器的舱门锁紧机构上，比如小型光学设备的镜头保护盖锁紧，采用这种对称联动的结构，能保证保护盖开合过程中不会触碰镜头表面，同时锁紧后的密封压力均匀，提升防护效果。如果需要适配自动化控制场景，只需要在上层的调节齿轮位置加装微型伺服电机，就可以实现电动控制开合，不需要对整体结构做大幅修改，齿轮的安装轴端预留了D型切面，能直接和电机输出轴配合，传递扭矩时不会出现打滑的问题。

　　结构的材料选择上，核心的齿轮和链条零件可以采用POM工程塑料注塑加工，能在保证结构强度的同时降低整体重量，适合可穿戴场景的轻量化要求，如果是用在工业夹具场景，则可以换成不锈钢材质，提升结构的耐磨性和抗腐蚀能力，弧形导轨和扣盖部分可以采用铝合金一体铣削加工，表面做阳极氧化处理，进一步提升表面硬度，延长使用寿命。整套结构的零件数量控制在28个以内，没有复杂的异形曲面零件，加工和装配难度都比较低，适合批量生产，装配时只需要按照顺序将齿轮组安装到底座中心轴上，再将链条嵌入导向槽和齿轮啮合，最后扣上弧形扣盖和限位盖板即可，不需要特殊的装配工装，普通的装配工人经过简单培训就能完成整套结构的组装。
