工业产线物料移载龙门式机械手结构

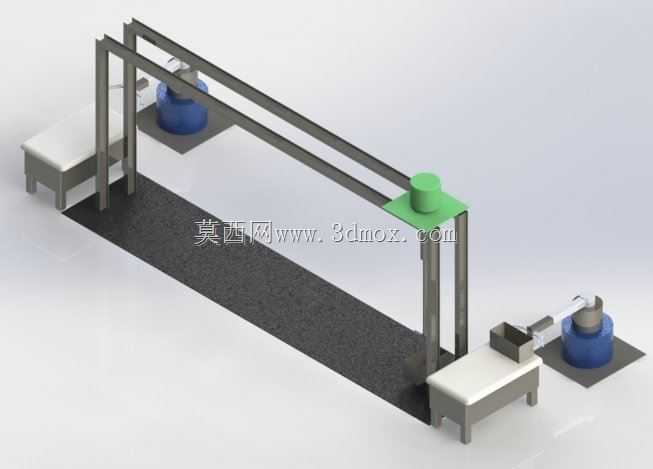

　　这套龙门式移载机械手结构，主要面向离散制造产线的工位间物料转运场景，常见于小型零部件加工、装配环节的箱体类工件上下料、工序间流转作业，适配封闭或半封闭的车间作业环境，可替代人工完成重复性的短距离物料搬运，降低人工重复取放料的劳动强度，同时减少人工操作带来的工位定位偏差。整套设备采用双坐标体系结合的架构，横跨产线作业区域的龙门架作为笛卡尔坐标运动的承载基础，两根平行的纵向导轨通过立式支撑柱固定在地面安装基准面上，导轨跨距根据两侧工位的布置宽度确定，横向移动梁架搭载在纵向导轨的滑块组件上，可沿产线长度方向完成长距离的工位对接移动，梁架上的移动滑座搭载垂直升降的执行端安装位，负责完成物料取放的升降动作，这部分的两自由度运动覆盖了产线长度、

　　高度方向的位置调整需求。与龙门架配合的圆柱坐标机械臂设置在龙门跨距的一端工位旁，采用立式回转基座搭配水平伸缩臂的结构，回转基座固定在地面安装板上，可绕垂直轴线完成360度范围内的角度调整，水平臂可沿径向伸缩，配合末端的取放结构，负责完成固定工位处的物料取放、姿态微调，弥补龙门结构在小范围灵活调整上的不足，两套运动机构协同配合，可覆盖龙门跨距内所有工位的物料转运需求，无需额外增设移载设备。从设计逻辑来看，这套结构优先考虑了产线改造的适配性，龙门架的支撑柱采用地脚螺栓与地面预埋板连接，无需对现有产线的设备布局做大规模改动，安装时可根据现场工位的实际间距调整纵向导轨的拼接长度，横向梁的长度也可根据跨距需求做适配裁切，

　　整体模块化的拼接设计降低了现场安装调试的难度。运动部件的选型上，纵向、横向的直线运动均采用滚轮滑块搭配矩形导轨的组合，相比直线导轨的成本更低，同时能满足中低速移载的精度需求，适合轻载小型箱体物料的搬运场景，垂直升降轴采用带导向的气缸驱动，配合缓冲限位结构，避免升降到位时的刚性冲击，圆柱坐标臂的回转动作采用齿轮减速结构驱动，伸缩臂采用同步带传动，保证小范围动作的响应速度。安装边界方面，整套设备的地面安装区域需保证水平度误差在每米2毫米以内，支撑柱的安装位置需避开地面下的管线排布，龙门架的顶部高度需低于车间厂房的最低净空，预留至少300毫米的维护操作空间，两侧的工位台高度需与机械手取料高度匹配，工位台的定位面需设置简易的物料定位挡块，

　　保证机械手取料时的位置一致性。设备运行时，龙门架的横向移动速度控制在0.3到0.8米每秒，垂直升降的行程根据工位物料的堆叠高度设置，圆柱坐标臂的回转半径覆盖对应工位的所有取放点，两套机构的动作时序通过逻辑互锁设置，避免运动过程中发生干涉，比如龙门架移动到圆柱臂作业区域时，圆柱臂需收回至安全等待位置，待龙门架完成对位后再协同完成物料交接。结构细节上，所有运动部件的外侧均设置有可拆卸的防护盖板，避免车间内的加工碎屑、粉尘落入导轨或传动部件内部，延长维护周期，末端执行器的安装接口采用标准的法兰连接结构，可根据实际搬运的物料类型更换夹爪、真空吸盘等不同取料结构，适配纸箱、塑料周转箱、小型金属工件等不同材质的物料移载需求。
