金属钣金冲压安装固定支架结构设计

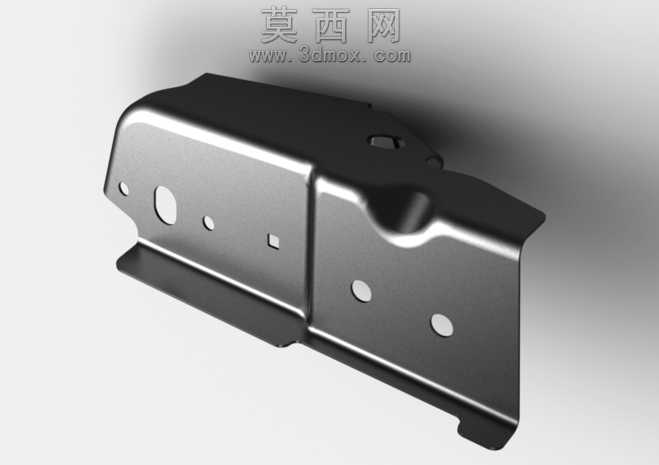

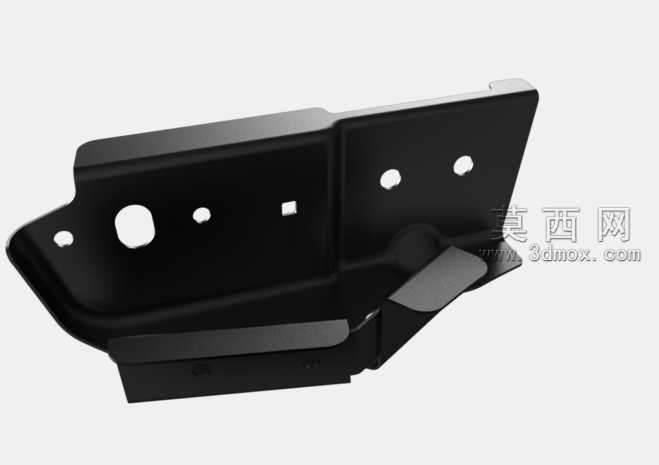

该作品为金属钣金类安装固定支架的三维设计成果，建模阶段以实际钣金加工工艺逻辑为核心依据，首先通过草图绘制精准勾勒出支架的展开轮廓，严格匹配冲压下料的尺寸公差要求，对每一处弯折边的预留余量、工艺缺口都做了精细化设定，避免后续成型出现材料拉扯、开裂的问题。建模过程中充分运用钣金模块的专属功能，依次完成基体法兰创建、边线法兰弯折、成型特征冲压、孔位阵列切除等步骤，所有弯折半径均参考常规冷轧钢板的冲压成型参数设定，保证设计结构可直接对接实际生产加工流程。材质渲染方面选用了哑光镀锌金属材质，还原了钣金冲压件经过表面处理后的真实质感，对金属表面的细微磨砂纹理、冲压成型后留下的轻微形变痕迹都做了细节呈现，光影渲染下清晰展现出支架不同弯折面的结构层次，让整体视觉效果贴近真实量产零件的状态。结构设计上，该支架采用多弯折一体化成型结构，无需额外焊接拼接，整体刚性更强；表面分布的不同规格圆孔分别对应安装定位、螺丝紧固、避让配套部件的功能需求，局部凸起的冲压成型结构一方面增强了钣金件的结构强度，减少薄钢板受力变形的概率，另一方面也为配套安装的零部件提供了定位支撑位；底部延伸的折边既可以作为安装时的贴合基准面，也能进一步提升整体的承重能力。设计思路围绕实用性与加工便利性展开，在满足安装固定功能的前提下尽可能简化结构，减少不必要的弯折与额外加工工序，降低量产时的材料损耗与加工成本，同时所有孔位与弯折结构都做了标准化适配，可兼容常规规格的紧固件与配套安装部件，具备较强的通用适配性。
