异径转角连接橡胶弯管三维结构设计

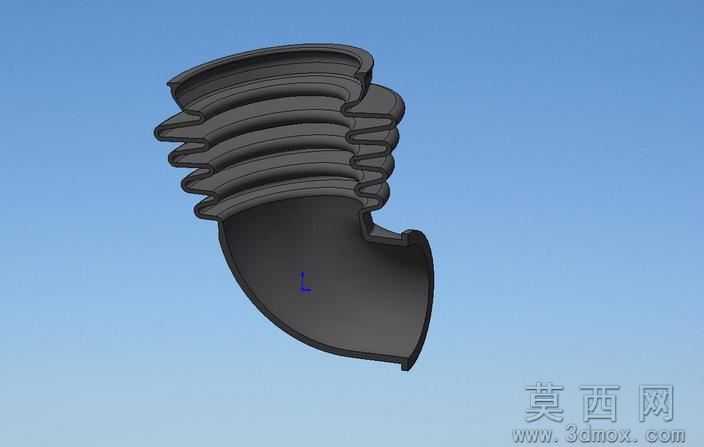

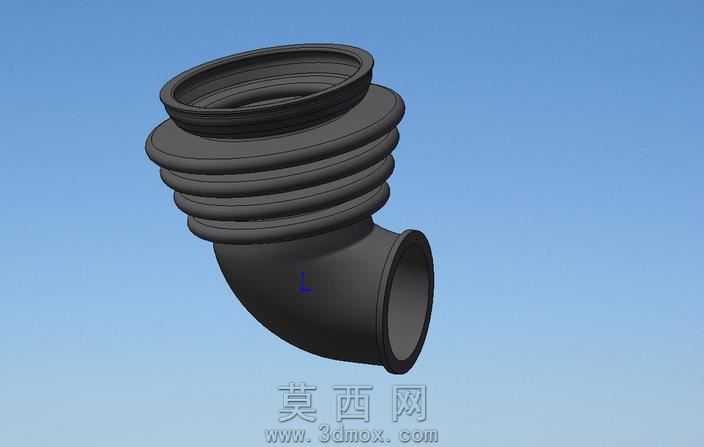

本作品为适配不同管径管路转角连接需求设计的橡胶弯管三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以弯管的中心曲率半径为基准绘制扫掠路径，结合两端不同的管路接口直径参数绘制截面轮廓，通过扫掠特征生成弯管的基础实体结构。针对弯管上端的连接部位，设计了多道环形波纹凸棱结构，建模时通过单道波纹的截面轮廓沿接口轴向阵列，再与弯管主体进行布尔合并，保证波纹结构与弯管本体过渡顺滑无棱角。材质渲染阶段选用哑光黑色橡胶材质，调整材质的粗糙度参数至0.85、反射率参数至0.1，还原橡胶材质特有的半哑光质感，同时在波纹凸棱的边缘添加细微的倒角处理，模拟实际橡胶制品成型时的圆角工艺特征，避免模型出现尖锐的不符合加工工艺的结构。结构设计上，弯管的转角弧度经过流体力学优化，内壁采用平滑圆弧过渡，无突兀折角，可有效降低管路内部流体输送时的阻力，减少紊流产生；上端的多道波纹结构一方面可提升接口部位的弹性抱紧力，适配对接管路的尺寸公差，另一方面可吸收管路运行过程中产生的小幅振动与位移，避免接口部位出现应力集中导致的开裂渗漏。下端接口为平滑直边结构，可适配对应尺寸的硬管插接或卡箍连接，整体壁厚均匀控制在合理区间，既保证弯管的结构强度满足承压需求，又兼顾橡胶材质的柔性变形能力。建模过程中对所有配合面的尺寸公差进行了参数化约束，可通过修改全局参数快速调整两端管径、弯管曲率、波纹数量等核心尺寸，适配不同的管路连接场景，模型完成后经过干涉检查与结构验证，所有特征无建模错误，可直接用于后续的有限元受力分析、模具设计以及产品加工参考。
