在数控加工、自动化装配类产线的布局规划中,设备承载机架的刚性冗余、安装基准精度直接决定了上部执行机构的运行稳定性,这款采用标准矩形方管拼焊成型的机架结构,正是针对中小型数控加工单元、工位级自动化作业台的承载需求设计的。从实际应用场景来看,这类机架多作为小型数控钻铣设备、非标自动化检测工位、小件精密装配台的下部承载主体,替代传统铸铁平台的高成本方案,适配中小批量定制化设备的快速交付需求,尤其适合车间内工位分散、需要灵活调整设备布局的生产场景,上部可直接安装直线导轨副、驱动电机座、工件夹持工装等核心组件,不需要额外做二次基面加工的大面积处理。

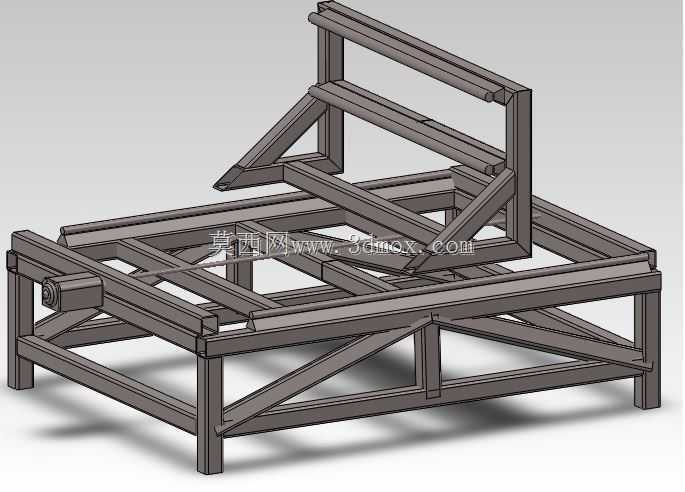

设计思路上全程围绕刚性优先、工艺简化的原则展开,所有承力杆件均选用同规格热轧矩形方管,避免多规格管材混用带来的下料、焊接工艺复杂度,主承载框架采用双层纵横梁布局:下层为落地主支撑梁,直接通过底部可调脚杯与车间地面接触,承担整体设备的垂直载荷;上层为作业面安装梁,预留了标准间距的导轨安装基准面,两层梁之间通过斜向方管撑做三角加强,抵消上部运动部件高速往复运行时产生的交变侧向力,避免长期运行后框架出现焊接应力变形导致的导轨平行度超差。机架后侧的立式加高支架,是专门为安装数控系统操作屏、气动管路走线槽、驱动控制电箱预留的安装位,和主框架采用连续满焊连接,不需要额外做独立的电箱安装支架,减少整机的装配零件数量。
从安装边界与尺寸适配角度,这款机架的整体占地尺寸适配常规1.2米级作业行程的小型数控设备,底部支撑腿的横向跨距按照人体工程学操作范围设定,操作人员站在机架前侧作业时,手臂可轻松覆盖整个作业面范围,不需要探身操作;底部预留的脚杯安装孔可适配M16规格的可调防震脚杯,地面不平时调整范围可达30mm,不需要额外垫塞垫片调整水平。框架所有焊接位置均预留了焊后加工余量,焊后经过振动时效处理消除内应力后,仅对上部导轨安装面、后侧电箱安装面做精铣加工,其余非安装面保留焊接原始形貌做喷塑处理即可,大幅降低机加工序的成本与周期。
实际功能特性方面,框架内部的中空区域可预留为切削液收集仓、电气走线腔、气动三联件安装位,不需要额外加装附属壳体,纵横梁之间的空隙可根据需求加装钣金封板或者抽屉式工具柜,拓展工位的储物功能;斜撑的布局完全避开了上部机构的运动行程范围,不会出现导轨滑座、驱动气缸运行时与框架干涉的问题,主框架的方管壁厚选型按照上部承载150kg动载荷、300kg静载荷的标准计算,长期满负载运行下的框架变形量控制在0.05mm以内,完全满足小型数控加工、精密装配的精度要求。和传统铸铁机架相比,这种方管焊接机架的生产周期可缩短60%以上,重量降低40%,方便设备的车间转运与位置调整,同时焊接结构的可修改性更强,若后续需要拓展设备行程、加装附加工位,可直接在原有框架上焊接延长梁或者附加安装座,不需要重新开模铸造整体机架,适配非标设备的快速迭代需求。
