工业阀组用BDM安装框架结构设计

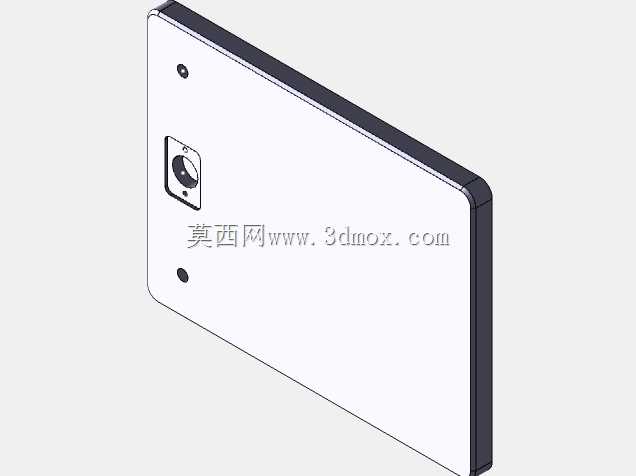

　　在工业流体控制管路的阀组集成布设场景中，这类安装框架是阀块组件的核心承载定位部件，主要承担阀块本体的固定、安装基准定位、周边管路避让以及防护限位的作用，常见于化工流体输送、工业液压站、制程管路阀岛、小型气路控制单元的集成装配环节。从结构设计逻辑来看，该框架采用板式围合的结构形式，主体承载面为平整的矩形金属板材，边缘做折边包边处理，既提升了整体板材的结构刚性，避免薄板在长期承载阀块重量、受管路振动影响时出现形变翘曲，也能对安装在框架内侧的阀块侧边形成物理防护，减少现场安装、运维过程中磕碰对阀块密封面、接口部位造成的损伤。

　　框架正面预留了阀块调节旋钮的对位安装开孔，开孔位置与阀块上的调节部件精准匹配，安装完成后调节端可直接外露于框架正面，无需额外拆卸框架即可完成阀组的压力调节、通断操作，适配现场运维的操作需求。框架对角位置设置了两个沉头安装孔，孔位做沉头处理可保证安装螺丝完全沉入板面以下，不会出现螺丝凸起干涉阀块安装、积留杂物的问题，两个孔位的间距经过公差匹配设计，可直接适配对应规格BDM阀块的标准安装孔距，现场装配时无需额外打孔对位，可直接完成螺丝锁附，大幅降低现场安装的对位难度。

　　从安装边界来看，该框架整体为薄型矩形结构，厚度方向尺寸紧凑，安装完成后不会在阀块外侧占用过多的径向安装空间，适合集成在阀岛排布密集、安装空间局促的控制柜内部、管路汇流排旁侧，不会和相邻的阀组组件、管路接头产生空间干涉。框架的侧边折边高度与对应阀块的嵌入深度匹配，阀块装入后可被折边限制横向位移，配合正面的锁附螺丝可完全限制阀块的六个自由度，即使在管路存在持续流体脉动、设备运行带振动的工况下，也能保证阀块的安装位置稳定，不会出现移位导致的管路接口错位、密封失效问题。设计过程中针对框架的承载受力做了针对性优化，主体承载板材的厚度选型兼顾了结构强度与整体重量，在满足阀块静态承重、抗振动形变要求的前提下，尽可能控制框架自身重量，降低整体阀组的安装负载。板面的平整度公差控制在机械安装的标准范围内，可保证阀块安装后与框架板面完全贴合，不会出现安装间隙导致的阀块倾斜、接口对位偏差问题。正面的调节开孔边缘做了去毛刺处理，避免操作调节旋钮时刮蹭操作人员，也不会在开孔处积留灰尘、油污，方便日常运维清洁。

　　这类框架的实际使用场景覆盖了大部分需要对小型阀块做外置安装防护的流体控制场景，不管是小型液压设备的控制阀组、气动系统的汇流阀岛，还是化工管路的取样控制阀组，都可以通过这类框架完成阀块的快速定位安装，替代传统的现场焊接支架、打孔自制安装板的作业模式，提升阀组集成的标准化程度，降低现场安装的加工工作量。在结构细节上，框架的边角位置做了小圆弧过渡处理，没有尖锐的直角毛刺，避免安装搬运过程中造成划伤，折边与主体板面的连接部位采用一体折弯成型，没有额外的焊接接缝，不存在焊接形变、焊缝锈蚀的隐患，整体结构的一致性更好，适合批量加工生产。安装孔的位置精度经过公差校核，和对应阀块的安装孔位同轴度偏差控制在装配允许范围内，锁附螺丝时不会出现别劲、螺丝无法顺利穿入的问题，即使是没有丰富装配经验的现场作业人员，也可以快速完成阀块与框架的组装作业。框架的表面处理可适配不同的工况需求，在常规工业环境下采用喷塑处理即可满足防锈、防腐蚀的要求，在有腐蚀性介质的化工场景中，也可更换为不锈钢板材加工，配合对应的表面处理工艺满足工况防护要求。
