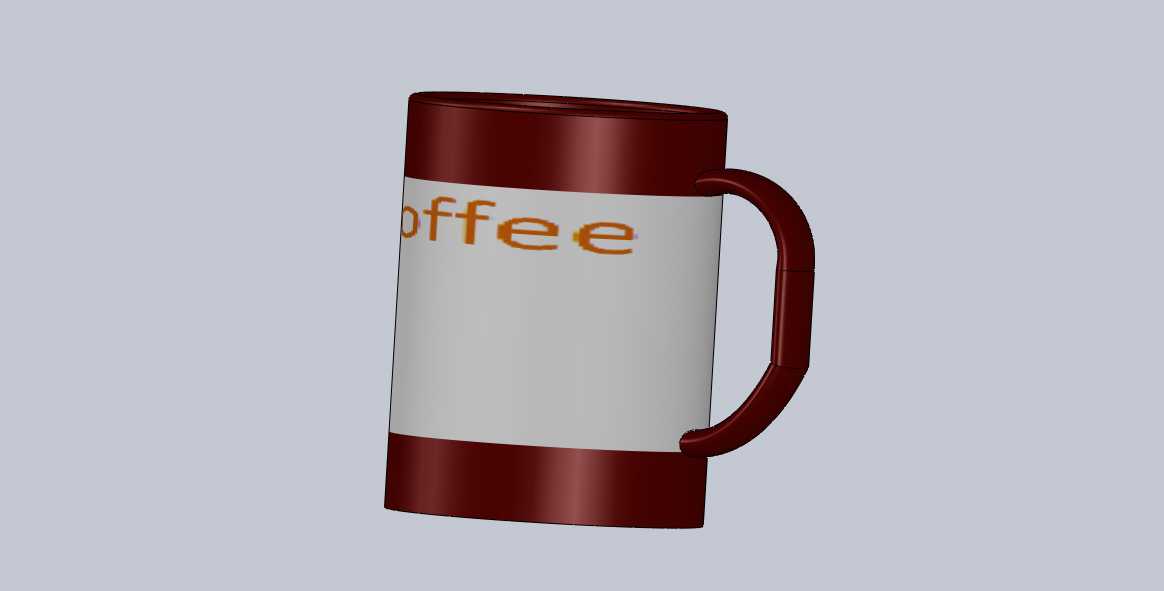

带把手双色注塑马克杯结构设计

　　日常办公场景中，带把手马克杯是工位桌面的高频使用容器，这款双色结构的马克杯设计，首先从握持手感出发做了结构优化，杯身把手采用一体化衔接结构，避免传统粘接把手容易出现的脱落、接缝藏污问题，把手内侧做了贴合指腹的圆弧过渡，单手握持时四指可自然贴合曲面，不会出现硌手的情况，适配成年男性、女性不同手型的握持需求，装满常温饮品时单手持握不会出现打滑脱手的问题。杯身主体采用上下分段双色结构，中段预留印刷标识区域，可根据使用场景印制不同的品牌标识、提示文字，中段区域做了微凹的平面处理，印刷时不需要额外做曲面治具，常规丝印工艺即可完成标识转印，大幅降低后期定制加工的成本。从结构强度角度考虑，杯底做了3mm厚度的加厚处理，

　　放置在硬质桌面时不会因为轻微磕碰出现底沿崩缺，杯底边缘做了1mm的圆角过渡，避免尖锐棱边刮划桌面漆面，同时杯底内凹0.5mm形成环形支撑脚，放置在略有水渍的桌面时不会因为负压吸附导致拿取时杯底粘连带起桌面杂物。杯口位置做了2mm的外翻卷边处理，饮用时唇部接触位置顺滑无尖锐感，卷边结构同时提升了杯口的抗形变能力，日常清洗时即使轻微挤压杯口也不会出现永久变形，延长产品的实际使用寿命。设计过程中优先考虑了注塑成型的工艺可行性，杯身主体的脱模斜度设置为1.5度，内壁光滑无倒扣结构，采用常规的直顶脱模结构即可完成生产，不需要复杂的抽芯机构，把手位置的壁厚与杯身主体壁厚保持一致，均为2.5mm，避免注塑过程中因为壁厚差异导致的缩痕、气泡问题，

　　双色衔接位置做了0.2mm的嵌合台阶，二次注塑时两种材质可以紧密贴合，不会出现分层脱落的问题。从实际使用场景出发，这款马克杯的内部容量设置为350ml，刚好适配常规单份咖啡冲调容量，也可满足日常泡茶、饮用温水的需求，杯身总高度控制在120mm，外径80mm，可适配绝大多数车载杯架、桌面杯垫的尺寸边界，放置在工位文件架旁、车载杯槽内都不会出现尺寸干涉问题。杯身外壁的双色区域采用不同质感的表面处理，上下深色区域做细磨砂面处理，握持时增加摩擦力不易打滑，中段浅色印刷区域做高光面处理，印刷标识的附着力更强，长期使用摩擦也不会出现标识脱落模糊的问题。结构验证阶段重点测试了把手与杯身衔接位置的载荷强度，在装满4摄氏度冷水的状态下，

　　把手位置施加50N的竖向拉力持续1分钟，衔接位置无开裂、无变形，满足日常使用过程中拎取、挪动的强度需求，同时杯身整体做了圆弧过渡处理，所有外露棱边的圆角半径均不小于1mm，日常使用清洗时不会划伤手部。针对日常清洗的需求，杯身内壁无多余的凸起、凹槽结构，清洗时用普通杯刷即可无死角清洁内壁，不会残留茶渍、咖啡渍，杯底内凹的支撑脚高度控制在合理范围，不会因为凹槽过深导致积水积灰，日常擦拭即可保持清洁。
