建筑用斜撑式钢桁架承重结构

　　该钢结构构件主要应用于工业厂房围护支撑、大跨度屋面次梁承重、户外临时栈桥骨架搭建场景，在实际工程中承担分散竖向荷载、抵消水平风荷载与地震侧向作用力的作用，可作为独立受力单元拼接成完整的承重体系，适配常规民用与工业建筑的轻钢结构搭建需求。从结构受力逻辑来看，设计阶段优先采用三角形稳定构型作为基础单元，所有斜向杆件与水平、竖向主杆件的连接节点均落在受力汇交点上，避免杆件承受额外偏心弯矩，主受力杆件采用等截面型钢规格，斜撑杆件根据受力大小匹配对应截面参数，在保证整体刚度的前提下尽可能减少冗余材料用量。

　　杆件连接位置预留标准焊接坡口与螺栓安装间隙，既支持现场全焊接装配，也可采用高强度螺栓做装配式连接，适配不同施工场地的作业条件，节点处做了加劲肋补强设计，避免应力集中导致的杆件局部失稳。整体结构的外轮廓尺寸适配常规3米柱距的工业厂房开间模数，安装边界预留了与主承重柱、屋面檩条的连接接口，接口位置的孔位按照通用钢结构安装规范设置，可直接与市面常规规格的H型钢柱、C型檩条匹配对接，不需要额外做现场二次开孔加工。

　　在实际使用场景中，该结构可单独作为悬挑雨篷的承重骨架，也可多组拼接形成连续的屋面承重桁架，当用于户外栈桥时，可直接在上下弦杆上铺设走道板与防护栏杆，杆件的排布预留了水电管线穿行的间隙，不需要额外在杆件上开孔穿管，避免破坏杆件的受力完整性。设计过程中对杆件的长细比做了严格控制，所有受压杆件的长细比均满足轻钢结构设计规范的限值要求，不会在常规荷载下出现失稳变形，受拉杆件的截面选型预留了足够的安全余量，可承受施工阶段的临时堆载与检修荷载。结构的外形采用折线形轮廓，可适配有坡度要求的屋面排水需求，上弦杆的坡度按照常规屋面排水坡度设置，铺设屋面板后不需要额外找坡即可满足排水要求，减少现场施工的找坡工序。

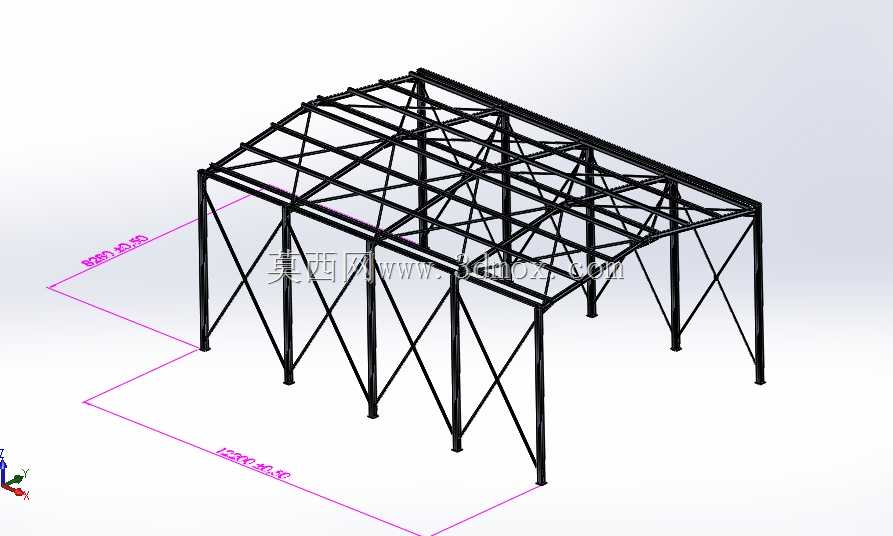

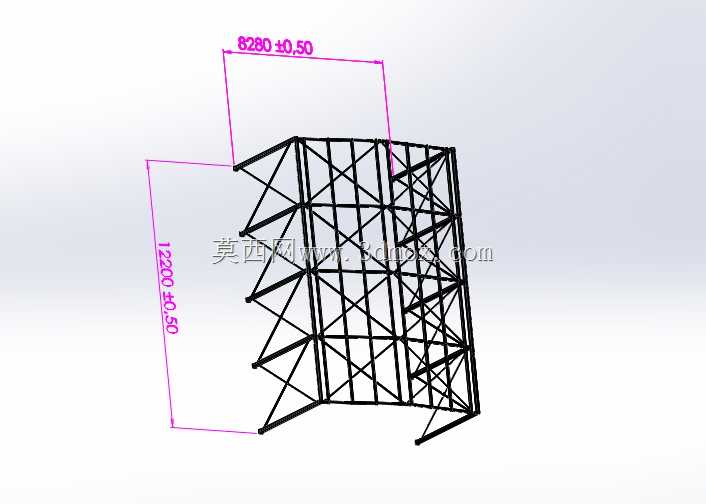

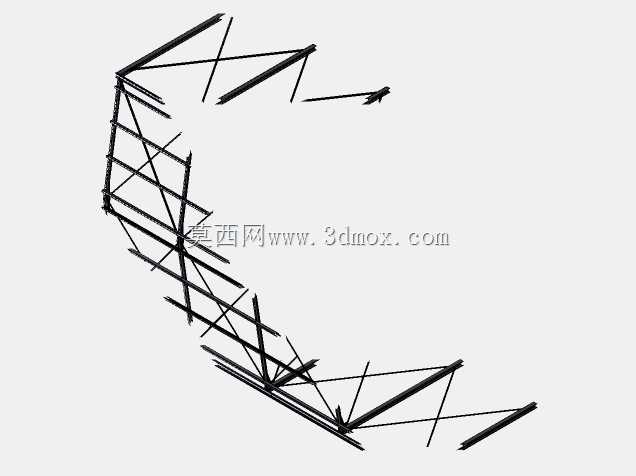

　　从建模逻辑来看，所有杆件均采用实体建模方式还原真实截面尺寸，节点处的焊缝间隙、螺栓孔位置均按照实际加工精度设置，可直接导出工程图用于下料加工，杆件的排布避开了常规管线安装的碰撞点位，在后续机电安装阶段不会出现管线与结构件冲突的问题。该结构的安装不需要大型起重设备，单组构件重量控制在人工配合小型机具即可吊装的范围内，适合场地受限的改扩建项目使用，构件的所有外露端面均做了封闭处理，避免后期使用过程中内部锈蚀，延长结构的整体使用寿命。在不同的应用场景下，该结构可通过调整斜撑的角度适配不同的荷载要求，当用于大跨度场景时可多组沿跨度方向拼接，拼接节点采用等强连接设计，保证拼接位置的受力性能与原杆件一致，不会出现连接薄弱点。
