外六角单向通风阀结构设计

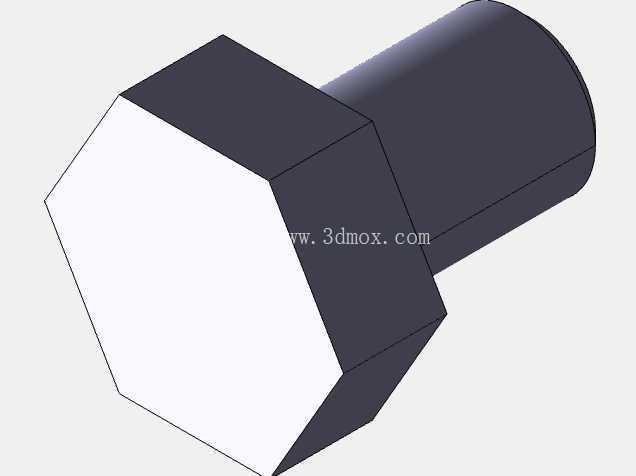

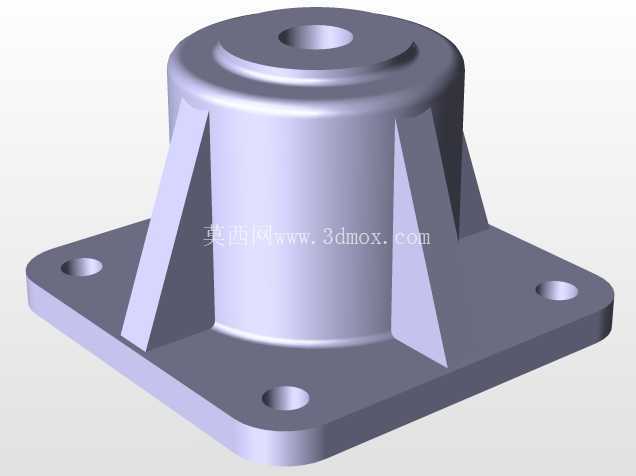

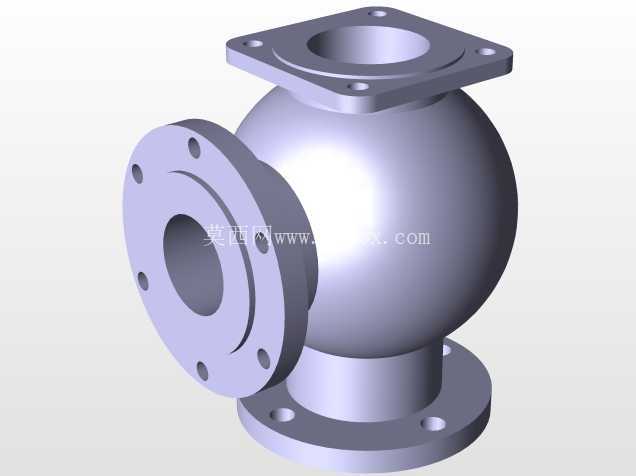

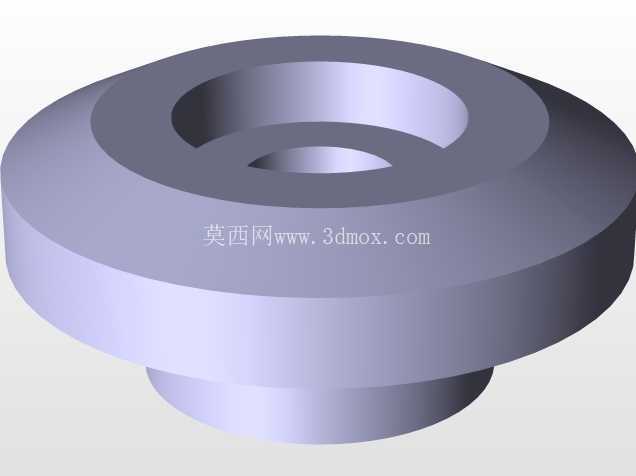

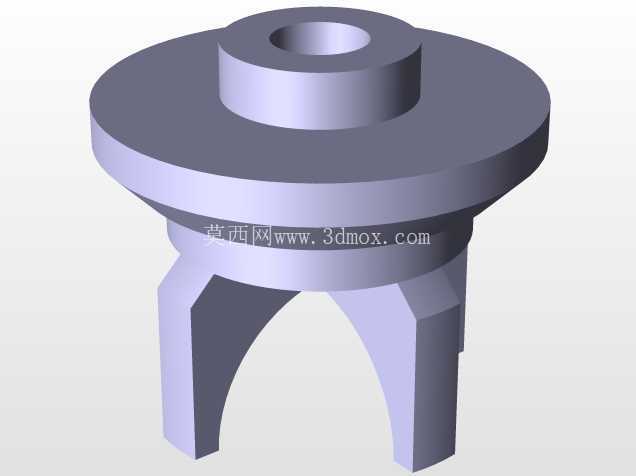

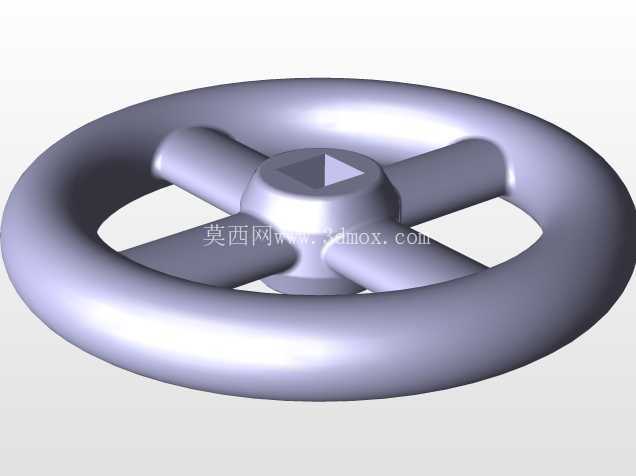

　　这款单向通风结构的设计，最初是针对密闭柜体、小型液压站油箱这类需要平衡内外压差同时阻断反向气流的场景做的适配，在实际工业现场，很多带密闭腔体的设备运行过程中会因为内部介质温度变化出现腔体内外压差，要是没有合适的通风单向结构，要么会出现腔体憋压导致密封件渗漏，要么会在停机降温时反向吸入带粉尘的外界空气污染内部介质，这类小部件往往是很多设备容易忽略但直接影响运行可靠性的细节。从结构本身来看，主体采用外六角加圆柱插接段的组合形式，外六角段的对边尺寸是按照常规手动扳手的操作空间做的预留，不需要定制专用工装，现场安装或者后期维护更换的时候，用普通的开口扳手或者活动扳手就能完成锁紧操作，不会因为外形没有受力位导致安装时打滑损伤外表面。

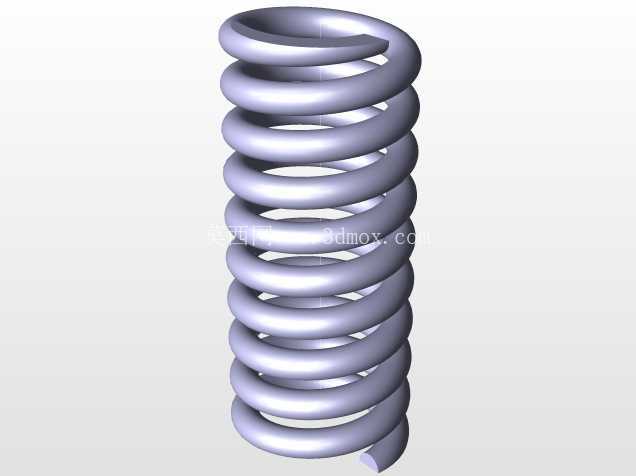

　　圆柱插接段的外径公差按照h7级精度控制，和安装基座的安装孔配合时，既能保证插接顺畅，又不会出现径向晃动量过大导致密封偏斜的问题，插接段的长度是按照常规柜体壁厚、油箱壁板的常见厚度范围设计的，壁板厚度在2到6毫米之间的安装场景都能适配，不需要额外加接长衬套。设计时特意把六角段的端面和圆柱段的同轴度控制在0.05毫米以内，避免安装后因为不同心导致密封面贴合不严出现反向泄漏，内部的通风流道做了渐扩式过渡，不会因为流道突然变径产生气流啸叫，在设备运行通风时能把气流噪音控制在较低水平，适合用在对环境噪音有要求的车间配套设备上。单向密封的结构采用了无弹簧的重力贴合式设计？不对，这类小型通风单向阀如果用弹簧结构，长期使用后弹簧锈蚀容易卡滞，所以设计时把密封副的贴合角度做了15度的锥面导向，正向通风时气流推开密封件的阻力很小，只要内部压差超过30帕就能顺利开启排气，反向时外界气压会把密封件紧紧压在贴合面上，即使压差达到20千帕也不会出现反向漏气的情况，完全能满足一般工业场景的防尘、防倒灌需求。外表面没有做复杂的曲面造型，所有棱边都做了R0.5的倒角处理，一方面是避免安装时锐边划伤操作人员的手，另一方面也能减少棱角位置的积尘，后期清洁维护的时候用抹布就能直接擦干净，不会出现卫生死角。

　　材质适配方面，这个结构可以根据使用场景的不同换用不同材质，普通室内干燥环境用普通工程塑料注塑就能满足强度要求，要是用在有腐蚀性气体的化工场景，可以换成尼龙或者不锈钢材质，结构本身不需要做改动，只需要调整成型工艺就行，通用性很强。在实际建模过程中，特意把安装配合面的粗糙度要求标注在模型的属性里，六角段的表面粗糙度不需要太高，Ra3.2就能满足扳手受力的要求，和密封件接触的锥面则需要达到Ra1.6，保证密封贴合的严密性，不会因为表面加工纹路太粗出现微观泄漏通道。另外，这个结构的整体长度控制得比较紧凑，安装后突出安装壁面的长度只有六角段的厚度，不会因为突出太多被现场的其他部件磕碰，也不会占用过多的外部安装空间，在布局比较紧凑的设备上也能找到合适的安装位置。流道的通径是按照每小时3立方米的通风量设计的，对于容积在100升以内的密闭腔体来说，这个通径完全能满足温度快速变化时的压差平衡需求，不会出现通气量不足导致的压差持续升高问题。

　　很多设计人员在做这类小部件的时候往往会直接选用标准件，但标准件的六角尺寸和插接长度经常和实际设备的壁板厚度不匹配，要么插接段太长突出内壁太多干扰内部部件，要么太短没法加装密封垫片，这个结构就是针对这些实际使用中的痛点做的优化，把安装边界、操作空间、密封性能几个核心要素做了平衡，不需要二次修改就能直接用到大部分中小型密闭设备的通风位置上。建模的时候把所有的配合尺寸都做了参数化关联，如果需要调整通径或者插接段长度，只需要修改对应的参数就能快速生成新的规格，不需要重新绘制整个模型，能大幅缩短不同场景下的变型设计时间。
