纯化水用卧式承压储水罐体三维设计

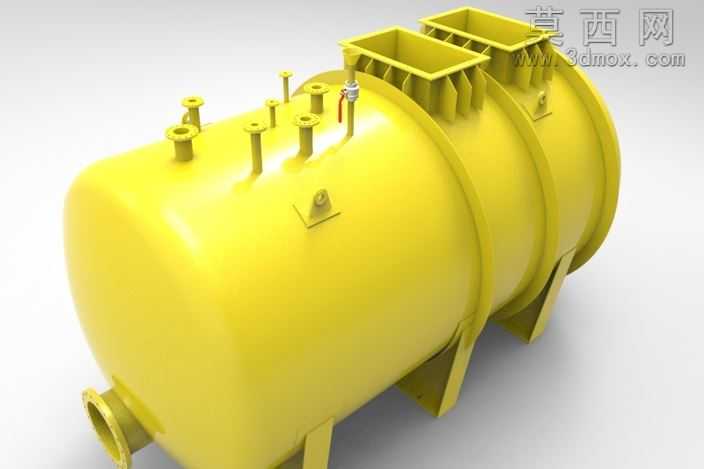

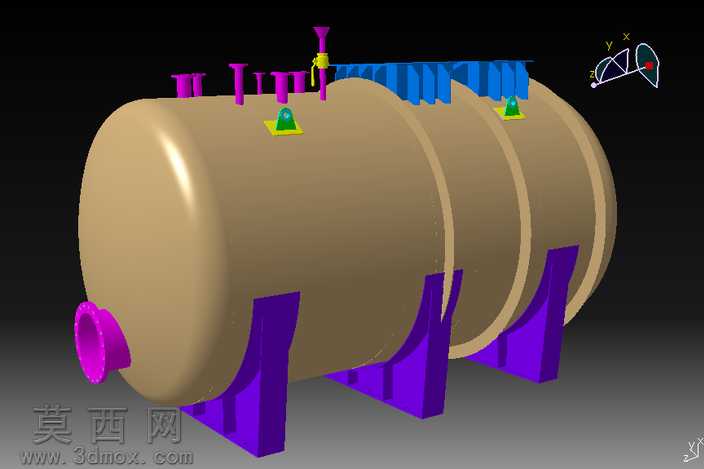

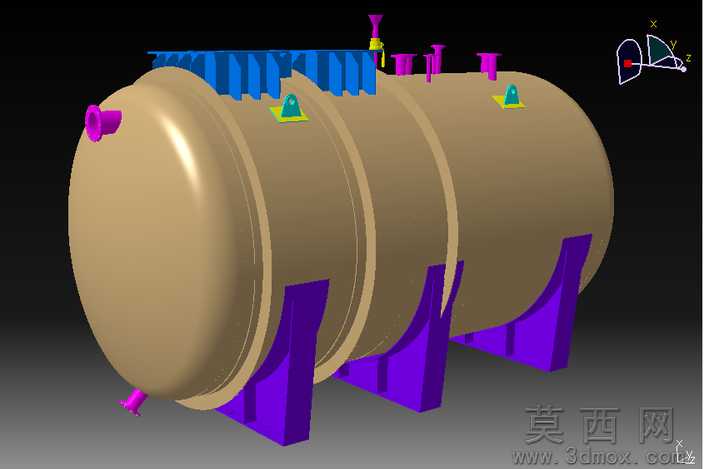

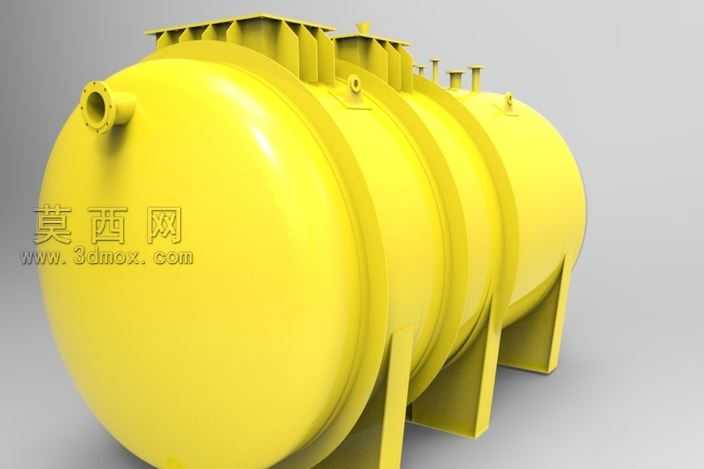

本作品为针对纯化水存储场景设计的卧式承压储水罐体，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循压力容器相关设计规范，对罐体各部分尺寸进行精准约束，保证整体结构的合理性与可加工性。模型主体采用三段式筒节拼接的卧式筒体结构，两端搭配标准椭圆形封头，封头与筒节的衔接处做了平滑过渡处理，既保证罐体承压时的应力分布均匀，也让整体外观线条流畅自然。罐体顶部根据工艺需求设置了多组不同规格的接管结构，包含大口径进出水口、排气口、仪表安装口等，所有接管均采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸均按照通用管件标准设计，可直接对接常规工业管路。罐体侧面设置了人孔结构，方便后期设备维护与内部清洁，人孔的密封结构做了细节还原，包含压盖、密封垫、紧固件等完整结构。罐体底部设计了三组鞍式支座，支座与罐体的接触位置做了贴合弧度处理，支座底部设置了安装底板与螺栓孔，可直接固定于设备基础之上，建模过程中对支座的承重结构做了加强筋设计，保证罐体满载时的支撑稳定性。材质渲染方面，罐体主体采用亮黄色工业防腐漆面材质，还原了水处理设备常用的外观涂装效果，漆面设置了适度的反光与粗糙度参数，模拟真实工业漆面的质感；法兰、接管等金属部件采用哑光碳钢材质，支座部分做了与罐体一致的漆面处理，整体材质表现统一协调。设计过程中充分考虑纯化水存储的卫生要求，罐体内部结构做了无死角平滑处理，避免积水与微生物滋生，所有外部结构均做了圆角过渡，无尖锐棱角，符合工业设备的安全设计要求。模型的所有零部件均为可编辑参数化结构，可根据不同的容积需求、压力等级调整尺寸参数，适配不同规模的纯化水系统使用场景，整体结构完整，细节丰富，可用于方案展示、结构校核、施工参考等多种用途。
