标准直齿圆柱传动齿轮三维设计

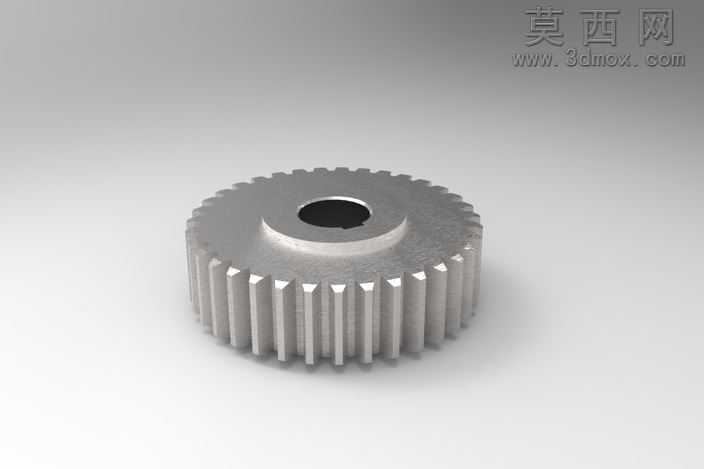

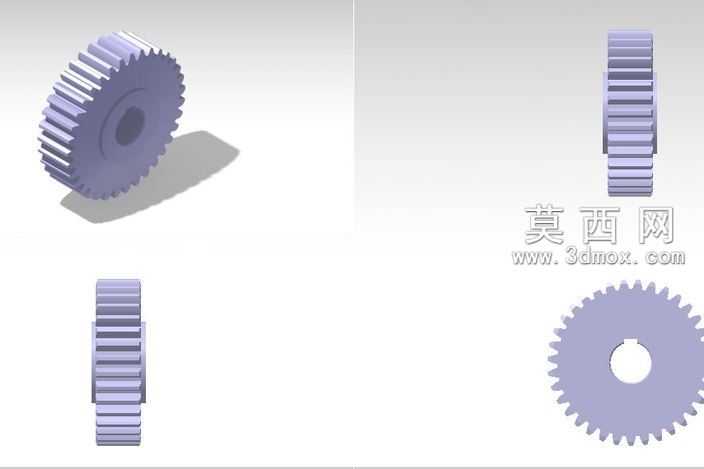

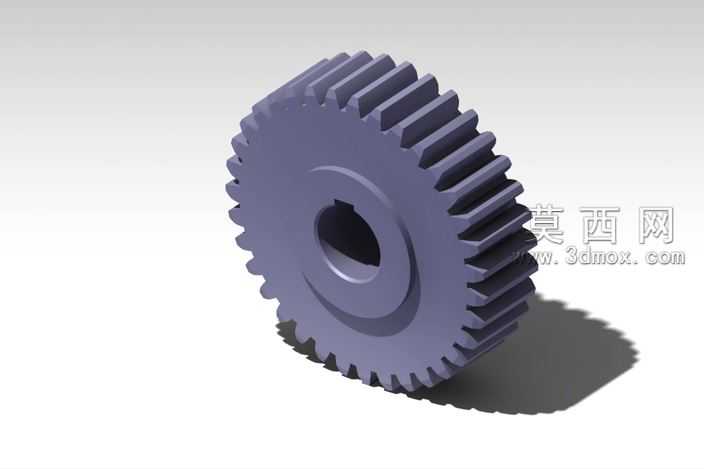

本作品为标准直齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的国家标准齿廓规范，首先通过齿廓渐开线方程精准计算齿形曲线的离散点位，将点位拟合为光滑连续的齿廓样条曲线，再通过齿根过渡圆弧的参数化绘制完成单个齿槽的轮廓闭合，利用圆周阵列功能按照设计齿数完成全部轮齿的均匀排布，保证轮齿分度圆齿距误差控制在微米级精度范围内。模型主体结构包含外圈轮齿、中间轮毂基体、中心安装通孔以及端面定位凸台四个核心部分，中心安装孔的键槽结构按照标准平键配合尺寸设计，可实现与传动轴的周向固定传递扭矩，端面定位凸台的厚度与直径经过公差匹配设计，能够保证齿轮安装时的轴向定位精度，避免传动过程中出现轴向窜动问题。材质渲染阶段采用合金钢金属材质，通过调整金属粗糙度、反射率以及环境光遮蔽参数，还原出钢制齿轮经过精加工后的金属质感，轮齿齿面的高光效果模拟了磨齿加工后的表面光洁度，轮毂部分的哑光金属质感则区分了不同加工面的工艺特征。设计过程中重点校验了轮齿的齿顶厚、齿根圆角半径等关键参数，确保齿轮在啮合传动时不会出现齿顶干涉、齿根应力集中等问题，同时对齿轮的整体转动惯量、质量等物理参数进行了赋值，可直接用于后续的传动系统动力学仿真分析，模型的所有特征均保留参数化编辑接口，可通过修改模数、齿数、压力角、齿宽等核心参数快速生成不同规格的同类型直齿齿轮，大幅提升通用机械传动系统的设计效率。
