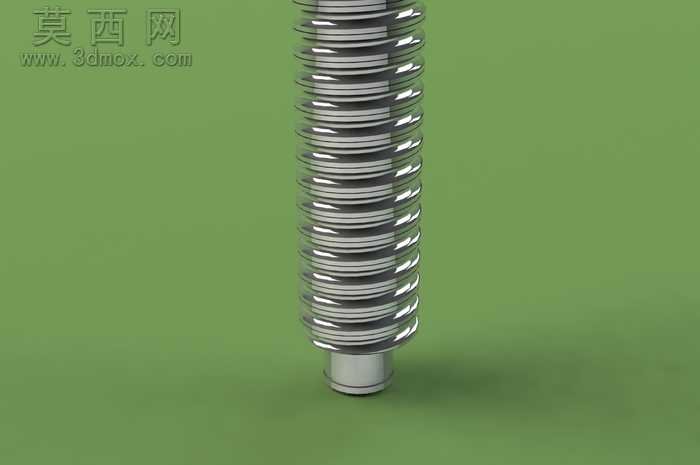

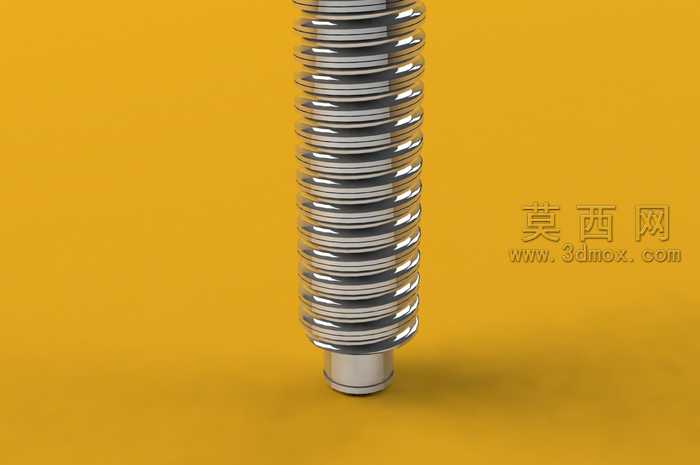

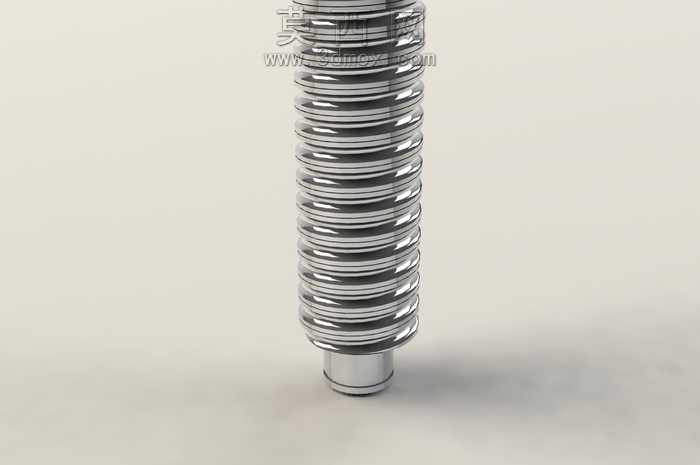

SCR2505可调尺寸滚珠丝杠三维设计

本作品为SCR2505规格滚珠丝杠的参数化三维建模成果，建模过程中采用全参数化驱动设计逻辑，可通过修改核心参数快速调整丝杠整体尺寸，适配不同安装场景的设计需求。建模阶段首先梳理滚珠丝杠的结构组成，将整体拆分为丝杠轴主体、滚道沟槽、端部安装轴段、预紧结构段几个独立建模单元，各单元之间通过参数关联实现尺寸联动。丝杠主体的螺旋滚道采用螺旋扫描特征生成，严格匹配SCR2505规格的导程、滚道曲率半径参数，保证滚道与滚珠的配合精度符合行业通用标准；端部的安装轴段按照标准传动件的安装尺寸设计，预留了轴承配合位、锁紧螺纹段的结构细节，还原真实零件的装配适配特征。材质渲染阶段针对丝杠的金属材质特性，采用高抛光合金钢材质球，调整表面粗糙度、反射率参数，还原精密传动零件的金属光泽与机加工表面质感，滚道区域做了细微的纹理处理，体现磨削加工的工艺特征。结构设计上充分考虑滚珠丝杠的实际工作逻辑，滚道的螺旋升角、牙型轮廓均按照真实传动参数设置，参数可调功能覆盖丝杠总长度、公称直径、导程、端部轴段尺寸等核心参数，修改参数后模型可自动重建所有关联特征，无需重复绘制草图与特征。建模过程中对所有倒角、退刀槽等工艺细节都做了还原，避免模型出现尖锐棱角等不符合实际加工要求的结构，整体模型结构严谨，细节完整，既可以作为数控设备传动结构设计的参考元件，也可用于装配模拟、运动仿真等场景，参数化的设计方式也大幅提升了模型的复用性，能够快速适配不同设计项目的尺寸需求。
