原子球塔金属桁架结构仿真建模

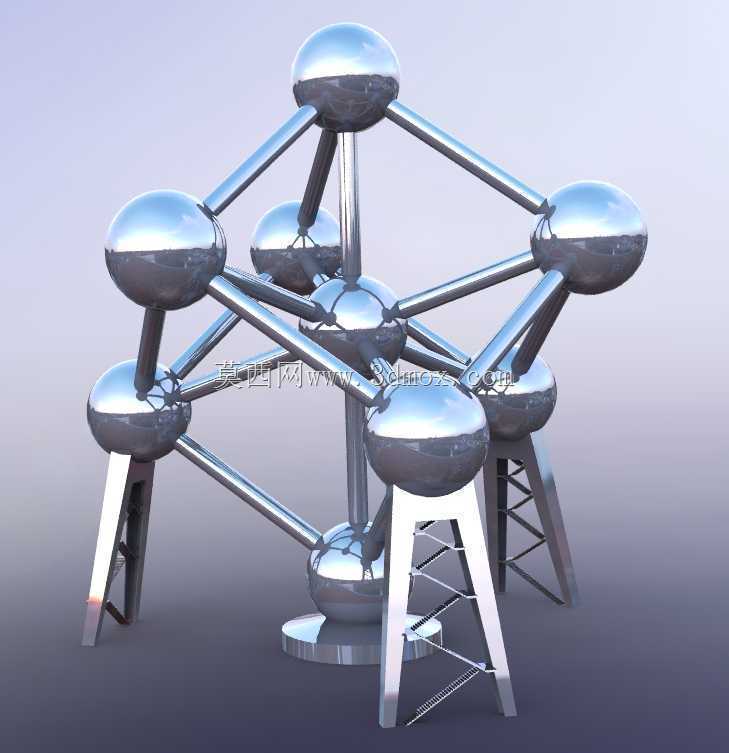

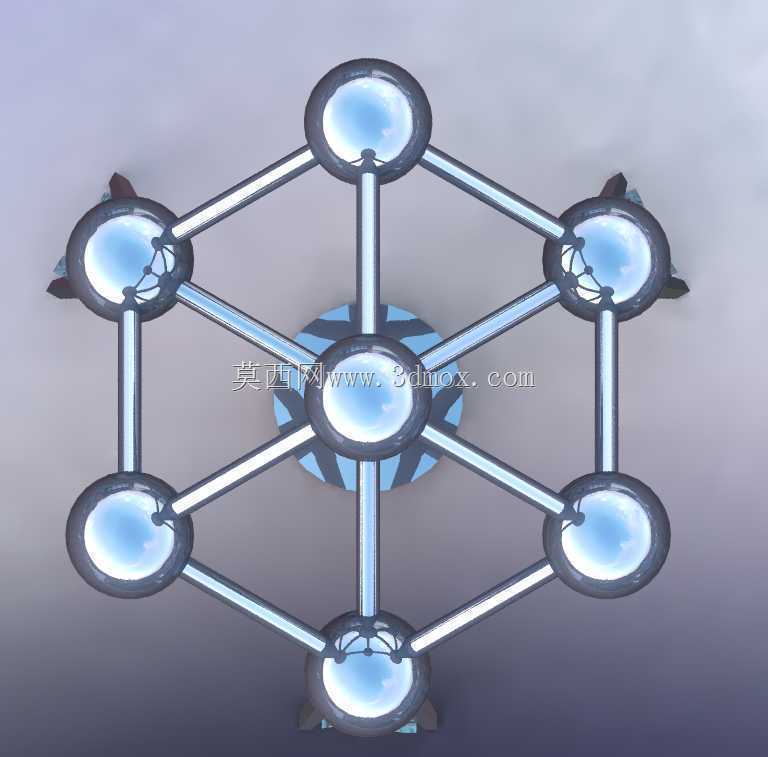

　　该模型还原的空间桁架球体组合结构，核心应用场景覆盖科普展陈装置搭建、文旅地标微缩复刻、工业美学展示道具制作等领域，可直接作为展陈设计的结构参考底图，也可用于钢结构节点受力仿真的教学演示载体。结构主体采用多根等径金属管材连接九个等直径金属球体，形成对称正六面体空间网架构型，所有连接节点均采用球铰式对接逻辑，管材与球体的衔接处做了圆弧过渡处理，避免应力集中问题，同时保证外观的流畅金属质感。设计阶段优先考虑结构的对称性与受力均匀性，每个球体节点的连接杆件数量完全匹配空间受力传导路径，垂直方向的杆件承担整体竖向载荷，斜向杆件分散水平方向的风载与侧向冲击力，底部三个支撑腿向外延展形成稳定三角支撑面，支撑腿底部设置方形安装法兰盘，

　　法兰盘上预留四个螺栓固定孔，可直接与预埋基础通过螺栓锁紧固定。从安装边界来看，整体结构的外接圆直径可根据实际使用场景等比例缩放，常规1:20微缩版本的底部支撑跨距约为1.2米，整体高度约1.8米，安装时需保证底部支撑面的水平度误差不超过2mm，避免结构受力偏移导致杆件变形。模型的杆件与球体均采用空心薄壁结构设计，在保证结构刚性的前提下大幅降低整体自重，球体壁厚与杆件壁厚保持一致，焊接位置均做了打磨抛光处理，还原金属镀铬表面的镜面反光效果，支撑腿侧面额外设置了爬梯结构，既还原了原型的细节特征，也可作为后期维护的攀爬通道。结构的所有连接节点均做了等强度设计，杆件与球体的焊缝长度满足静载下的强度要求，可承受常规展陈环境下的人员触碰与轻微外力冲击，不需要额外设置内部加强筋即可满足使用需求。
