头戴式双滤盒半面罩呼吸防护器结构设计

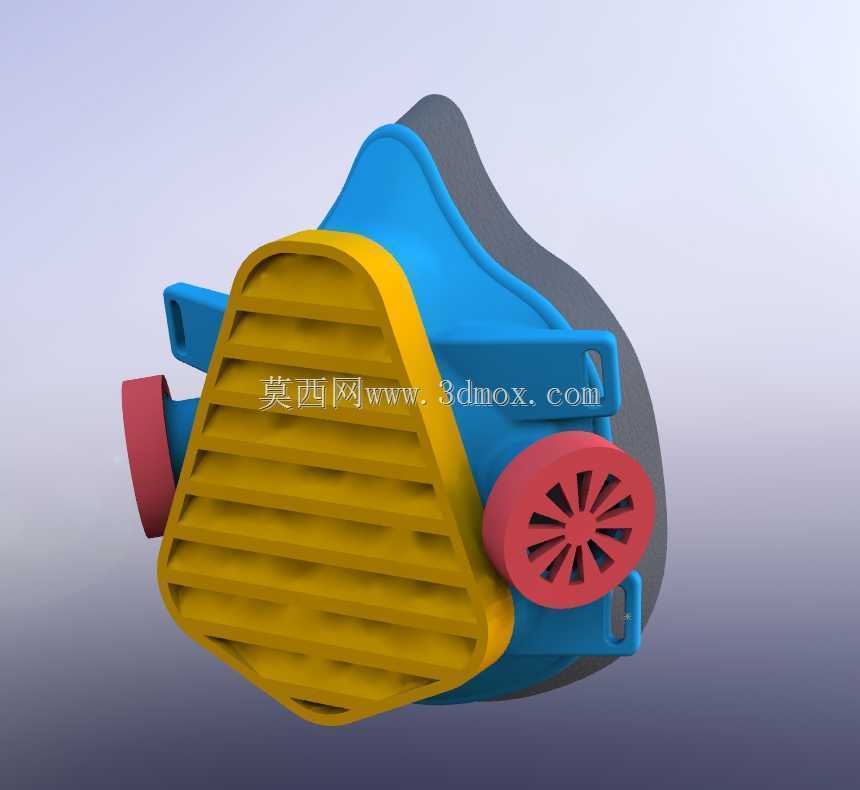

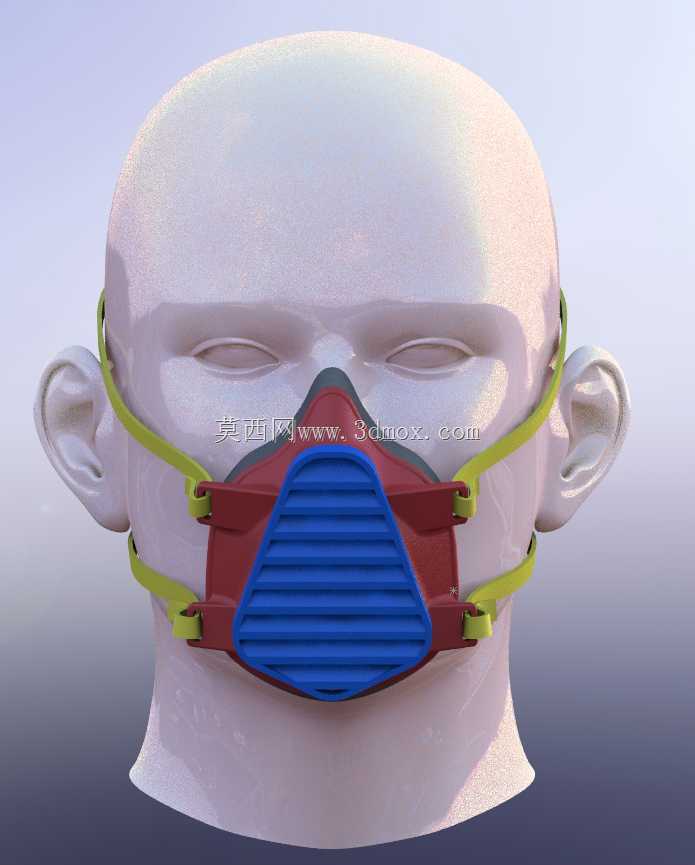

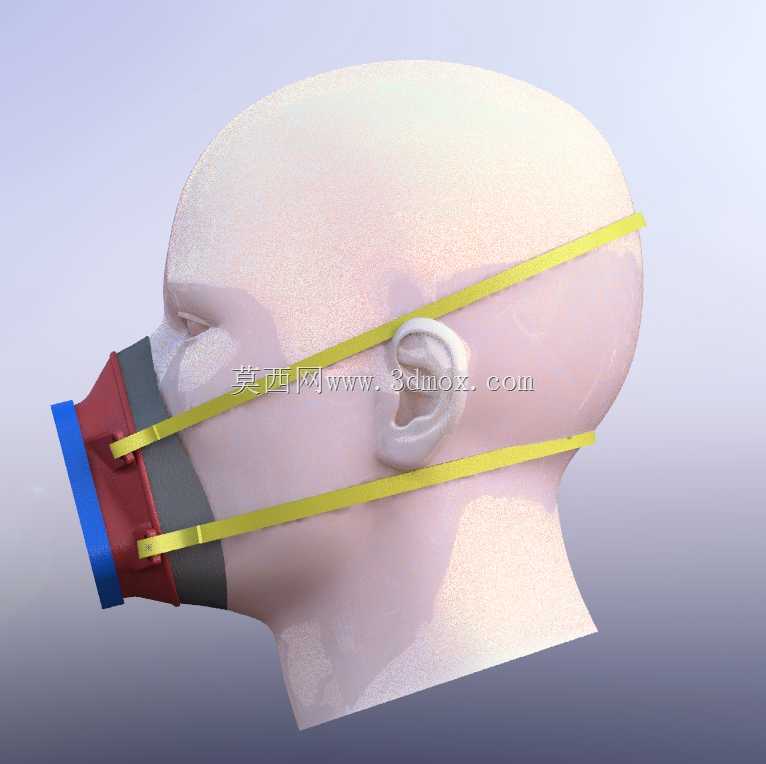

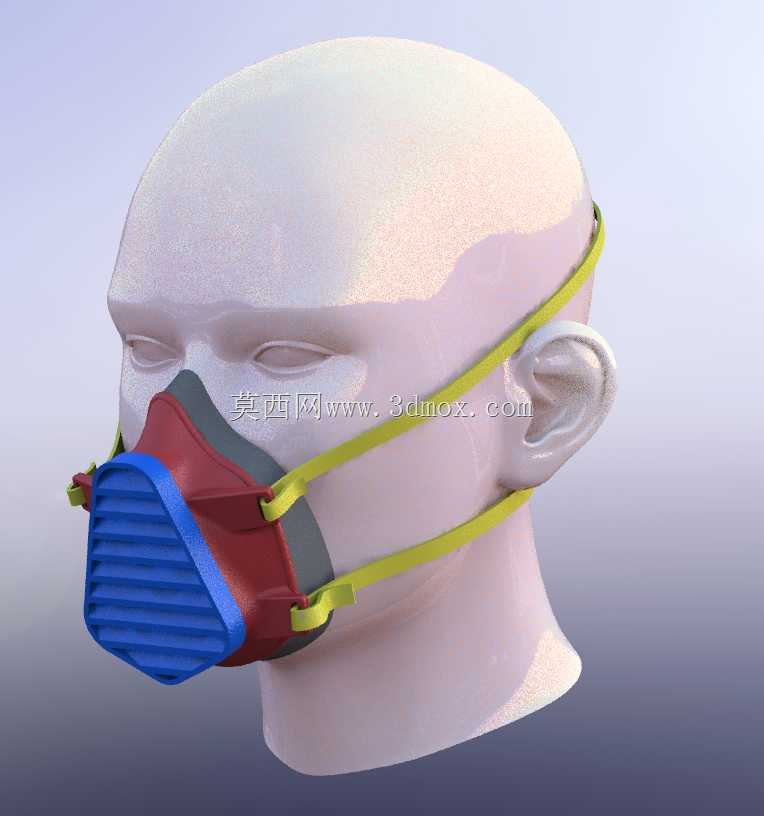

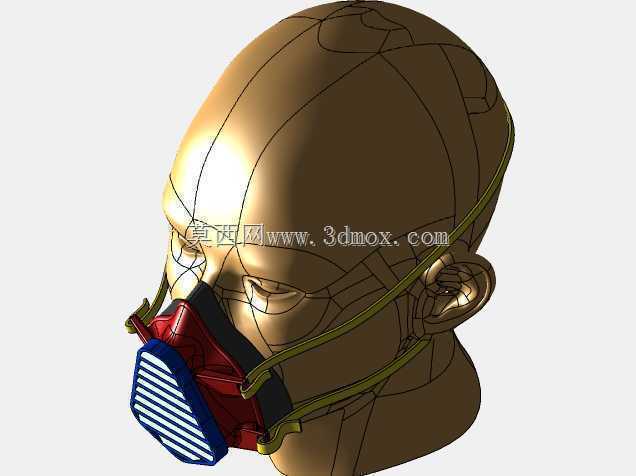

　　这款半面罩呼吸防护装置的结构设计，首先围绕人体头面部贴合密封的核心需求展开，建模阶段参照亚洲成年人头面部平均轮廓数据做曲面拟合，面罩主体的边缘密封区做了软胶包覆的结构预留，和面部接触的区域采用渐变弧度设计，避开颧骨、下颌骨的凸起压迫点，保证长时间佩戴不会出现局部压痕，同时密封边界沿着鼻翼两侧、脸颊下缘、下颌底部形成连续闭合环，避免有害介质从缝隙渗入。头带采用四点式固定结构，上下两组弹性绑带分别连接面罩主体的上下挂扣，挂扣位置做了角度优化，上绑带绕过头骨枕骨上方位置，下绑带固定在颈后位置，受力分布均匀，不会出现佩戴时面罩下滑移位的问题，绑带的调节扣预留了尺寸调节行程，可适配不同头围尺寸的佩戴需求，头带与面罩的连接位置做了旋转铰接结构，

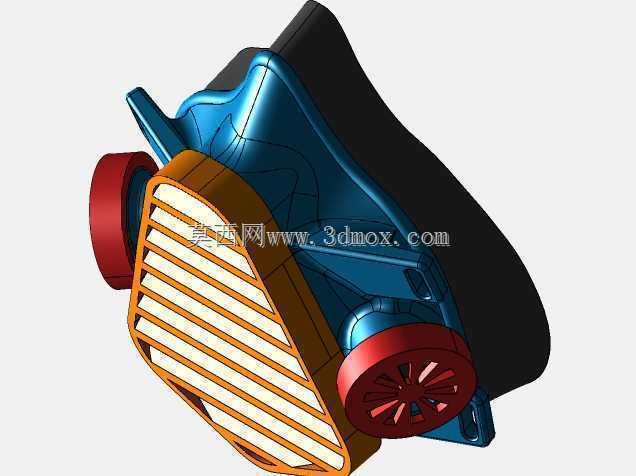

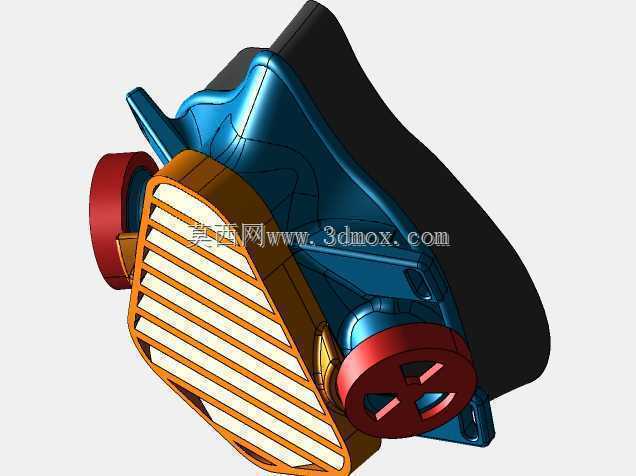

　　佩戴时可随面部动作小幅度转动，不会拉扯绑带造成密封失效。滤盒接口采用标准卡口式设计，可兼容同规格的颗粒物滤棉、防毒滤盒等不同功能的过滤元件，接口处做了密封胶圈的安装槽位，保证滤盒安装后的气密性，滤盒的进气格栅做了倾斜导风结构，进气气流不会直接冲击面部，同时格栅的筋条间距经过优化，既保证足够的进气通流面积，又能阻挡大颗粒异物直接冲击过滤元件。面罩主体的呼吸腔做了容积优化，控制在合理范围内减少无效呼吸腔体积，降低佩戴时的呼吸阻力，呼气阀的安装位置设在面罩下方正中间，呼出的废气可直接顺着阀片排出，不会在面罩内部积聚形成雾气影响视线。建模过程中所有装配边界都做了公差预留，软胶密封件和硬塑主体的配合尺寸按照软硬胶装配的常规公差带设定，

　　头带挂扣的铰接位置预留了转动间隙，避免装配后出现卡滞问题，整体结构无尖锐棱角，所有外边缘都做了圆角过渡，避免佩戴时刮擦皮肤或者勾挂其他物品。该类防护装置可应用在粉尘作业环境、低浓度有害气体作业场景、日常公共卫生防护场景中，结构设计兼顾佩戴舒适性和防护可靠性，各部件的拆分结构符合注塑生产的工艺要求，不需要复杂的抽芯结构即可完成各零件的量产加工，滤盒更换操作简单，不需要额外工具即可完成拆装，适合长时间连续作业场景下的佩戴使用。
