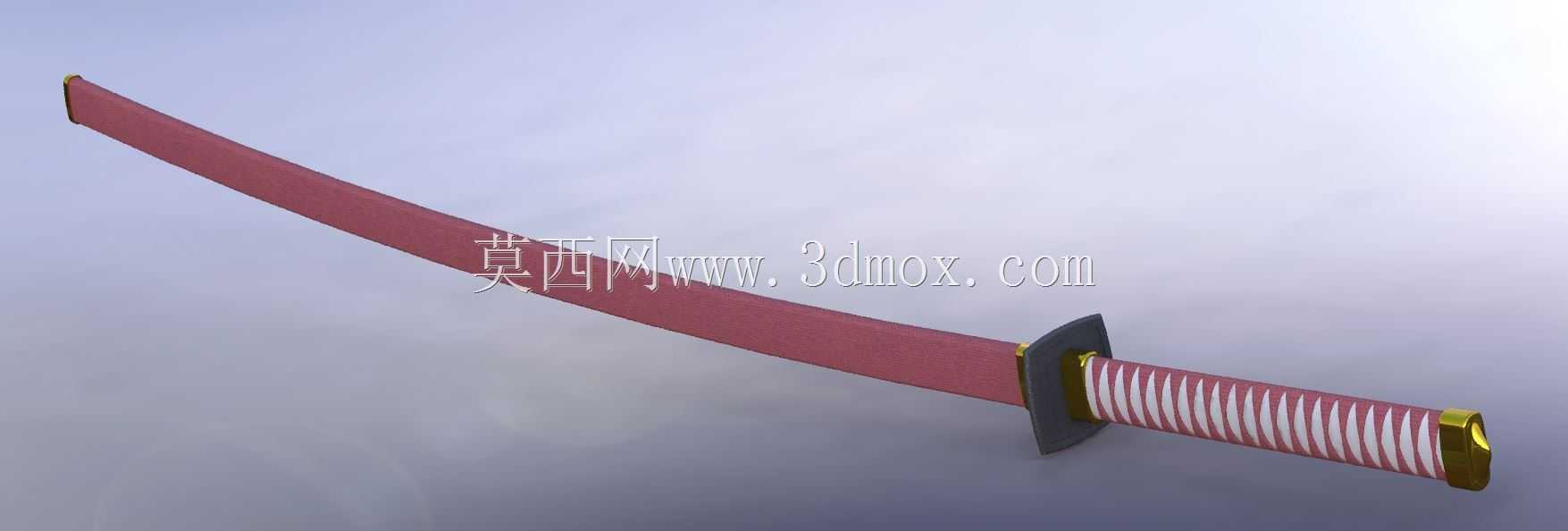

日式武士刀卡塔纳结构三维数模

　　本次构建的卡塔纳三维数模，完整还原了传统日式武士刀的装配逻辑与结构细节，可用于冷兵器结构研究、文创衍生品开发、影视道具预制等场景。从结构设计逻辑来看，模型严格遵循传统武士刀的装配层级，拆分了刀身、鎺、镡、柄卷、刀鞘、金具等独立部件，各部件间预留了合理的装配间隙，刀身与刀鞘的配合面做了0.12mm的公差预留，模拟真实刀具插拔时的阻尼感，避免装配干涉。刀身部分采用弧形曲面构建，曲率沿刀身长度方向渐变，靠近刀尖部分的曲率收窄，符合传统武士刀的斩切力学设计，刀身厚度从刀背到刀刃做渐变过渡，刀背厚度控制在7mm，刀刃处做0.1mm的薄边处理，还原刀具的刃口形态。刀镡部分采用分体式结构，镡体与边缘包边做了独立建模，

　　包边与镡体的配合面做了定位止口，保证装配时的同轴度，止口深度0.8mm，配合公差控制在0.05mm，模拟真实金属部件的装配精度。手柄部分的柄卷采用缠绕式曲面构建，每一圈缠绕带的重叠宽度控制在3mm，缠绕角度沿手柄轴向保持15度倾角，还原传统棉绳缠绕的防滑纹理，手柄内部做了中空的刀茎安装腔，腔体内径与刀茎尺寸匹配，预留了目钉的安装孔位，孔位直径4mm，位置对应刀茎上的固定孔，保证目钉穿入后可锁定刀身与手柄的相对位置。刀鞘部分采用薄壁壳体结构，壁厚均匀控制在2mm，鞘口做了加厚的金属箍结构，金属箍与鞘身的配合面做了环形定位槽，槽深0.5mm，避免金属箍装配后出现轴向窜动，鞘尾的小尻部分做了圆弧过渡，与鞘身曲面顺滑连接，无拼接棱角。

　　从安装边界来看，整刀全长1030mm，其中刀身长度720mm，手柄长度260mm，刀鞘外径最大处为38mm，装配后整刀重心位于刀镡前方120mm位置，符合传统武士刀的配重设计，握持时可保证挥斩的力矩平衡。各部件的连接结构均做了可拆装设计，没有做布尔合并处理，可直接用于3D打印分件制作，也可导入渲染软件做材质拆分，模拟不同材质的表面质感，比如刀身的烧刃纹理、柄卷的织物纹理、金具的金属磨砂质感，满足不同场景的使用需求。
