带螺旋曲面叶片的轴流式推进装置结构

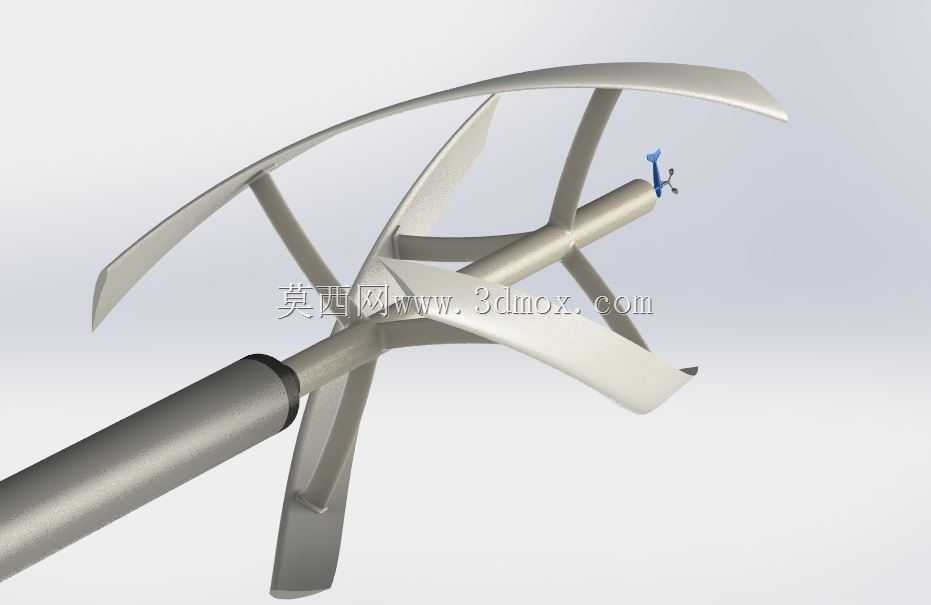

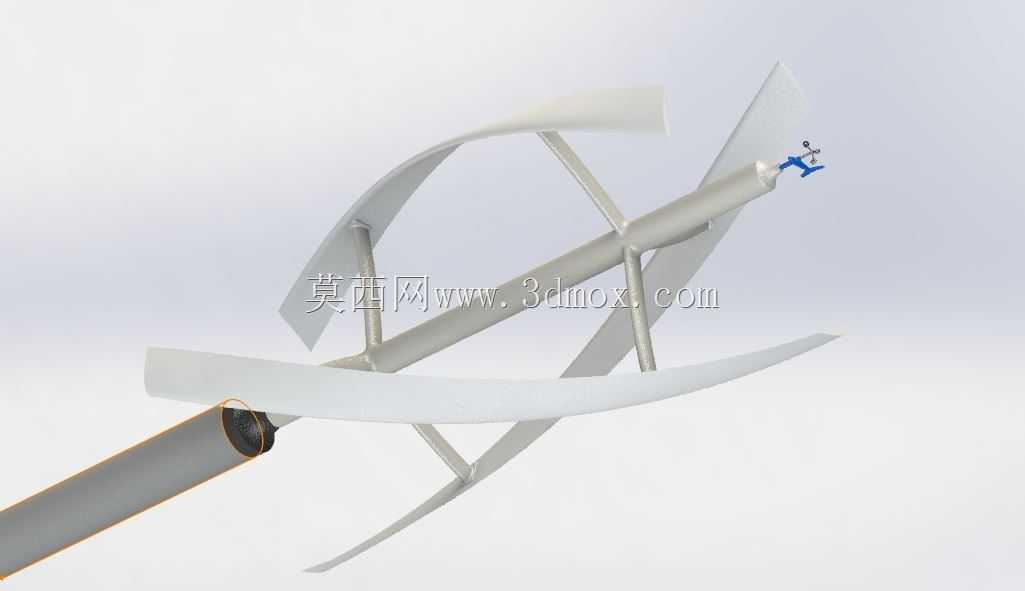

　　该结构属于轴流式流体推进类部件，核心应用场景覆盖小型水域作业载具、低流速流体管道增压、小型风能捕获装置的动力端结构，可适配浅水作业小艇、明渠导流装置、分布式小型风力机组的动力转换单元。从实际用途来看，该结构依靠曲面叶片的连续曲面构型，在绕中心轴旋转过程中持续切割流体介质，将旋转扭矩转化为流体轴向的推力，或是在流体冲击叶片时将流体动能转化为转轴的旋转扭矩，双向适配动力输出与能量捕获两类工况。功能特性层面，三片等距分布的大曲率螺旋叶片采用变截面曲面设计，叶片根部通过斜向支撑杆件与中心主轴刚性连接，相比传统直叶结构，曲面构型可减少流体在叶片表面的脱流现象，降低紊流带来的能量损耗，提升动力转换效率；叶片边缘做了等厚收边处理，

　　可降低流体切割过程中的振动与噪声，支撑杆件采用流线型截面设计，减少自身在流场中的阻力损耗。设计思路上，整体采用中心主轴承载+斜撑传力的构型，没有采用传统桨叶的轮毂全包覆结构，而是通过三根对称布置的斜向支撑杆件连接叶片根部与主轴，既减轻了整体结构重量，又能保证叶片在高转速下的结构刚度，避免叶片受流体载荷作用出现形变偏移；叶片的螺旋升角沿径向做渐变处理，靠近主轴位置升角更大，外缘位置升角收窄，适配不同线速度下的流体入流角度，让整个叶片工作面的受力更均匀，减少局部应力集中。安装边界层面，中心主轴为等直径圆柱结构，末端预留了标准的轴连接接口，可直接与联轴器、动力输出轴对接，安装时需保证叶片外缘与外部流道壁面的间隙控制在叶片直径的1.

　　5%-2%区间，间隙过大会导致流体回流降低效率，间隙过小则容易在运行过程中出现叶片擦碰壁面的故障；整体结构的轴向安装长度需预留出主轴连接端的装配空间，径向尺寸以叶片旋转扫掠的最大外径为边界，安装基座需设置对应尺寸的轴承座支撑主轴，保证主轴的径向跳动公差控制在允许范围内，避免运行过程中出现偏心振动。
