碳纤维双叶螺旋桨结构设计方案

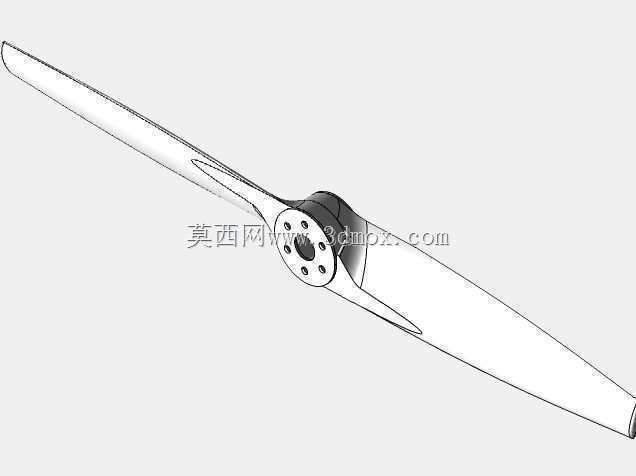

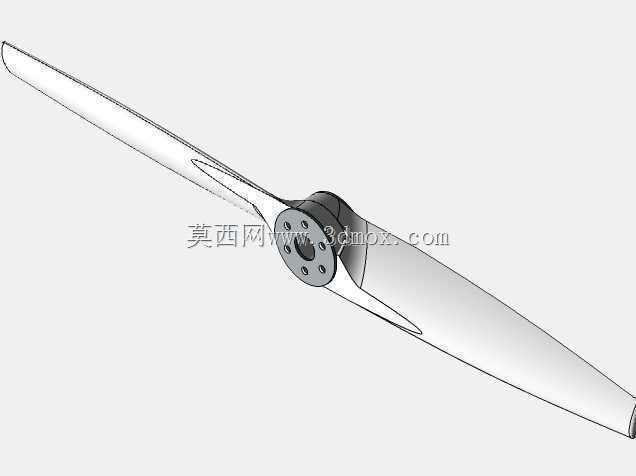

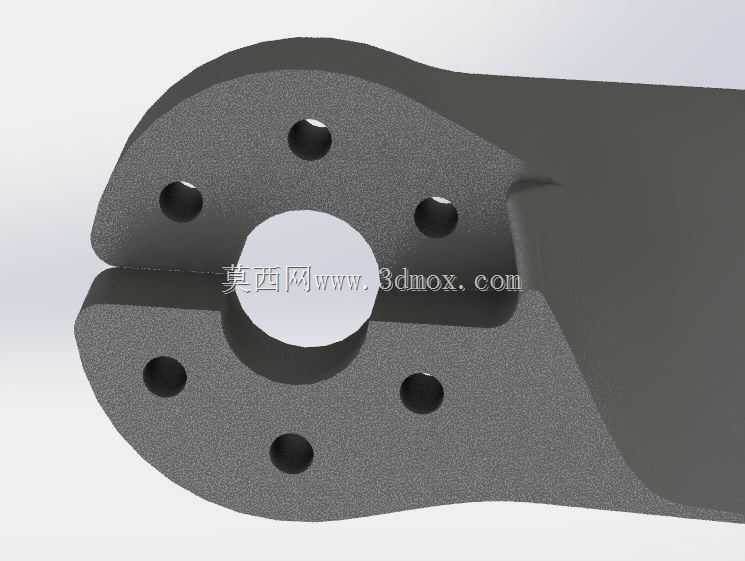

　　这款双叶螺旋桨采用碳纤维复合材料作为主体基材，核心应用场景覆盖小型低空无人机、轻型动力滑翔伞、固定翼航模以及小型电动垂直起降飞行器的动力输出端，作为直接将电机轴旋转扭矩转化为空气推力的核心做功部件，其结构设计直接决定整套动力系统的推进效率与运行稳定性。从设计思路来看，整体采用等强度变截面翼型布局，从根部安装法兰位置到叶尖位置，翼型弦长逐步收窄，翼型厚度沿展向呈非线性递减，匹配不同半径位置的线速度差异，让叶片各个展向截面都能维持在合理的攻角区间，减少翼尖涡流带来的诱导阻力损失，同时避免根部截面因承受全叶最大弯矩出现应力集中问题。安装端采用带均布螺栓孔的法兰盘结构，中心定位孔与电机输出轴采用间隙配合公差，

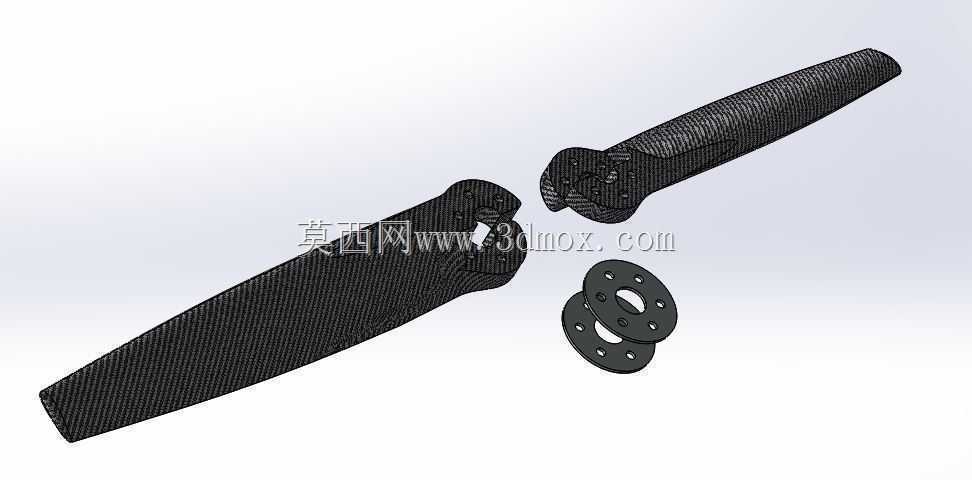

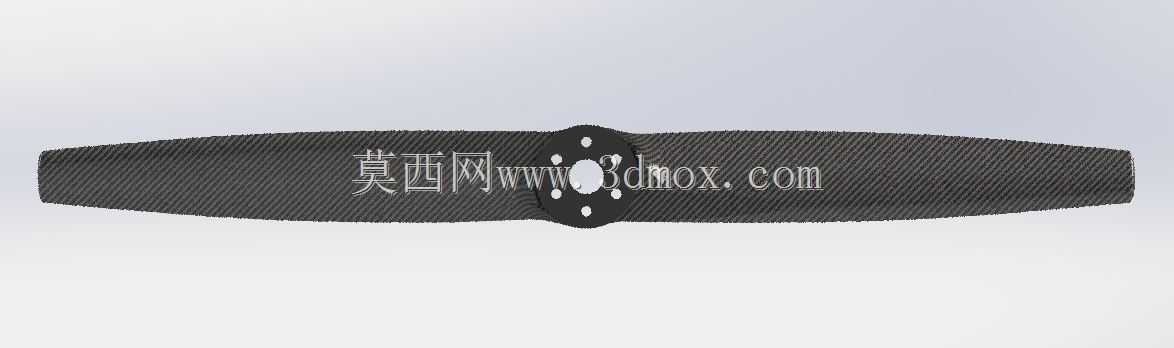

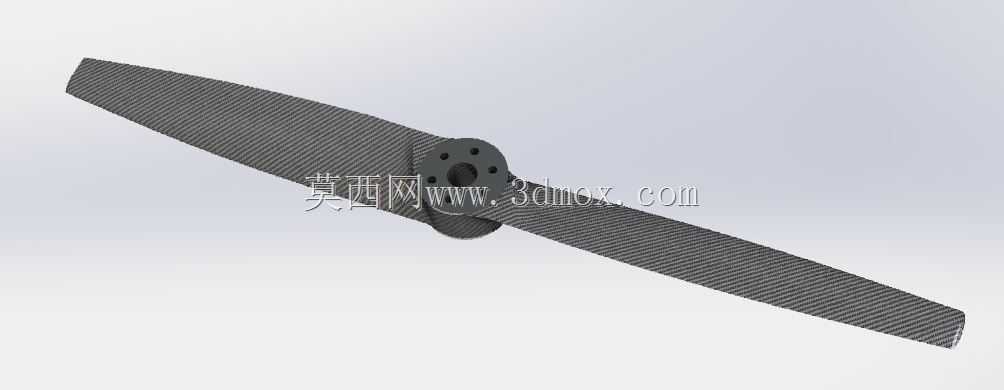

　　周边六个安装孔位可适配市面主流的大拉力外转子无刷电机安装孔距，安装端面做平面度公差管控，确保锁紧后叶片端面跳动量控制在合理区间，避免高速旋转时产生不平衡振动。叶片表面采用碳纤维斜纹铺层设计，铺层方向沿叶片主应力迹线排布，在保证结构强度的前提下尽可能降低整体转动惯量，提升动力响应速度，同时碳纤维材质本身的高比强度特性，可让叶片在承受大拉力工况下形变量控制在允许范围内，不会因翼型形变导致推进效率骤降。从实际使用特性来看，双叶对称布局的动平衡调校难度低于多叶结构，在相同电机功率输出下，能在中低转速区间输出更高的静态推力，适配对续航时长有较高要求的低空作业场景，比如航测巡检、轻型物资投送类无人机的动力配置。叶片前缘做了小半径钝化处理，

　　可降低飞行过程中空气中的沙尘、细小颗粒物对前缘的冲蚀磨损，延长部件的实际使用寿命。安装边界方面，法兰盘厚度根据最大拉力载荷下的挤压强度计算取值，螺栓孔深度适配标准内六角圆柱头螺钉的锁紧长度，不会出现螺钉过长顶触电机绕组或是过短导致锁紧力不足的问题，叶片旋转扫掠范围内无突出结构，安装时只需保证与机臂、机身结构预留足够的安全间隙，即可避免高速旋转时出现结构干涉。
