暖通系统扇形截面空气导流分配构件

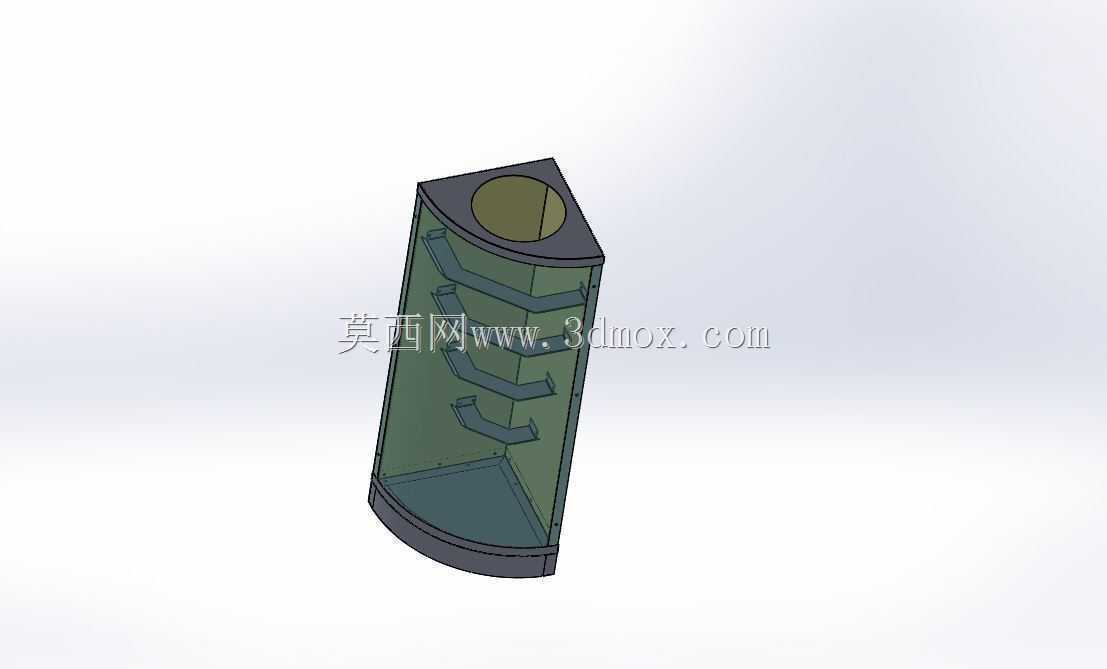

　　该构件主要应用于商用中央空调、组合式空气处理机组的风道末端分流段，也可适配洁净车间通风系统、楼宇新风系统的竖向风道分支节点，承担单路进风多路均匀送风的导流功能，避免风道内出现涡流、送风不均导致的区域温差过大问题。从结构设计来看，整体采用扇形截面柱体构型，匹配建筑墙角、圆形立柱旁的狭窄安装空间，弧形外壁可贴合建筑弧形结构面或圆形风道内壁，直边侧可贴靠墙体完成固定，无需额外占用建筑内部有效使用空间，顶部开设圆形进风口，可直接对接标准规格的圆形送风管道，接口处预留翻边结构，方便采用法兰或抱箍方式完成密封连接，降低现场安装的对位难度。内部设置多组倾斜布置的导流叶片，叶片角度经过流场模拟校核，可将顶部进入的气流沿竖向逐层分流，

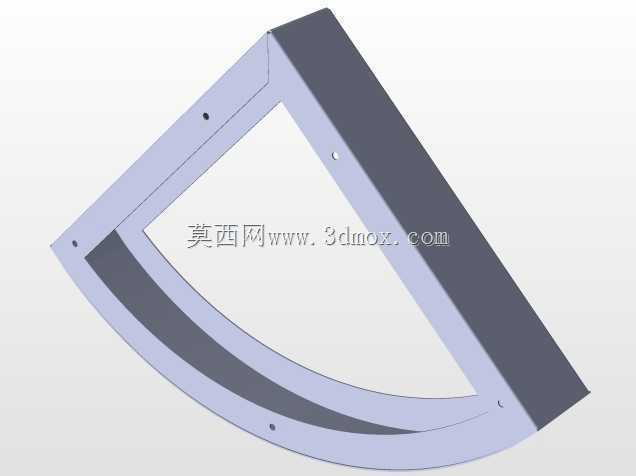

　　每层导流叶片对应一个侧部送风出口，保证各层出口的风量偏差控制在工程允许范围内，避免上下层送风风量差过大导致的空调区域温度失衡；叶片与壳体之间采用一体化折弯衔接结构，减少拼接缝隙带来的风阻与漏风问题，壳体侧壁采用薄钢板折弯成型，在保证结构刚度的前提下尽可能降低构件自重，减少对风道支撑结构的载荷要求。设计过程中优先考虑安装边界的适配性，构件整体高度可根据现场风道竖向安装空间调整，扇形截面的半径尺寸匹配常规墙角安装的预留间隙，无需对建筑结构进行额外剔凿改造；底部采用封板结构封闭，避免气流从底部泄漏，所有边角处均做圆弧过渡处理，降低气流经过时的局部阻力损失，同时减少钣金加工过程中的锐边安全隐患。实际使用中，

　　该构件可直接嵌入竖向风道的转角位置，无需额外设置变径接头，内部导流叶片的弧度经过反复优化，可有效降低气流通过时的再生噪声，适配对噪声控制有要求的办公、医疗类建筑通风场景，壳体表面预留的安装孔位可直接与周边风道壁板通过自攻螺丝连接，安装工序简单，后期维护时可直接拆开侧部盖板清理内部积尘，无需整体拆卸构件。
