户外八木电视接收天线三维结构设计

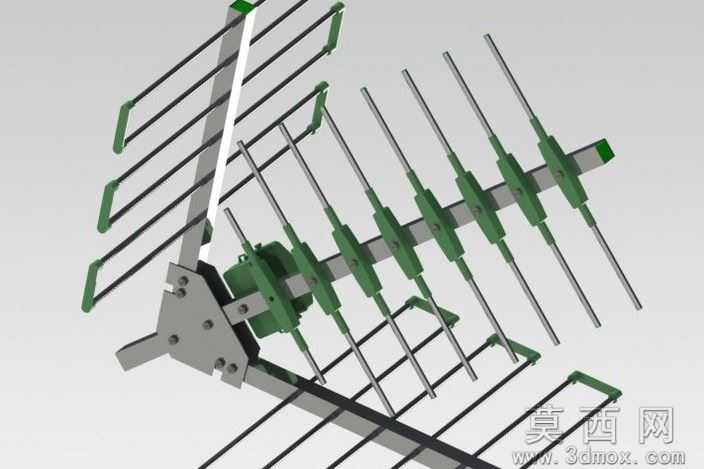

本模型为户外电视接收用八木天线的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化搭建，首先依据700毫米的最大长度设计指标，确定主梁的基准轴线，依次排布引向器、有源振子与反射器的相对位置，保证各振子的间距、长度符合电视信号频段的接收匹配要求。建模过程中对每一个零部件都做了独立的特征构建，绿色的塑料固定卡座采用拉伸、切除特征完成卡扣与安装孔位的细节设计，金属振子部分以圆棒特征为基础，添加端部的倒角处理，还原真实天线的加工工艺细节；底部的金属安装支架通过钣金特征建模，预留了与户外杆件固定的螺栓孔位，还原实际安装的结构逻辑。材质渲染阶段，金属振子与安装支架赋予铝合金材质，调整金属粗糙度参数模拟铝制件的哑光金属质感，固定卡座赋予深绿色硬质塑料材质，添加细微的颗粒纹理还原工程塑料的表面质感，背景采用浅灰色中性环境，搭配柔和的漫反射光照，清晰呈现天线的整体结构与各部件的装配关系。设计过程中充分考虑户外使用的结构合理性，所有振子通过卡座与主梁牢固连接，避免长期户外使用出现松动偏移，整体结构排布紧凑，在保证信号接收性能的前提下尽可能控制整体重量，适配户外壁挂、立杆安装的使用场景，模型完整还原了天线的装配关系与细节特征，可用于天线结构教学、产品展示以及相关通讯配件的设计参考。
