高精度机械式游标卡尺三维建模设计

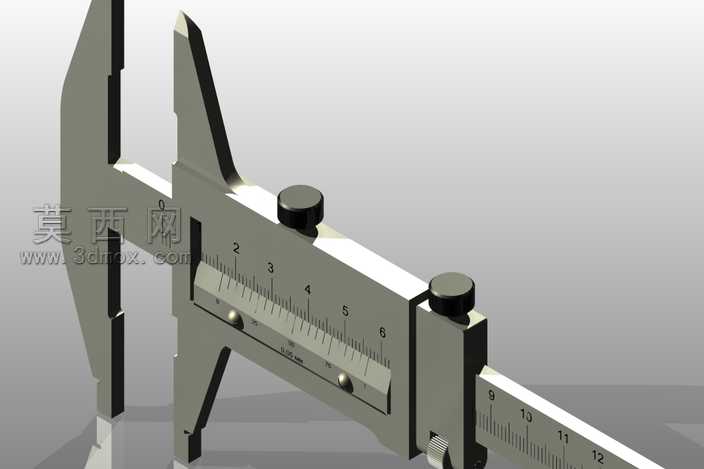

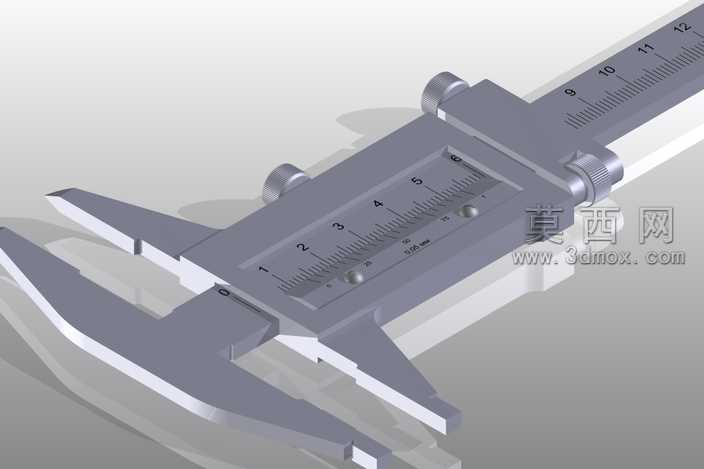

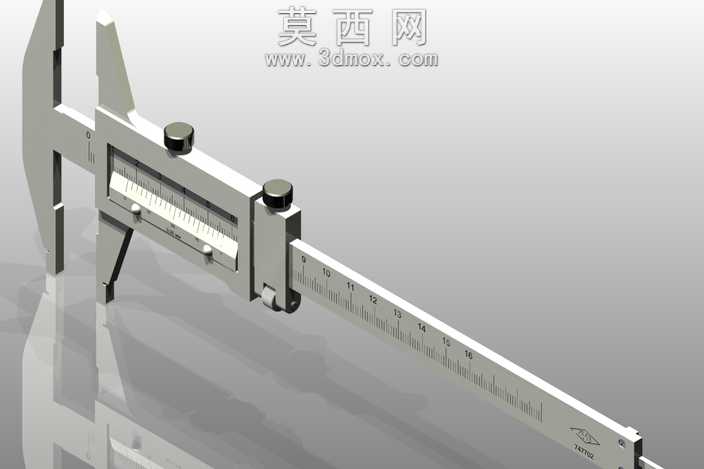

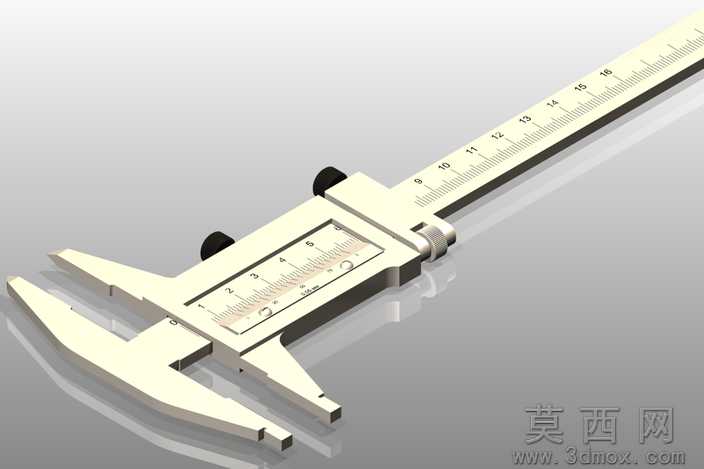

本作品为机械式游标卡尺的全参数化三维建模成果，建模过程严格遵循通用游标卡尺的实际生产制造尺寸规范，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先梳理游标卡尺的核心组成部分，分别构建内测量爪、外测量爪、深度尺杆、主尺身、游标滑框、锁紧螺钉、微调组件等独立零件，每一个零件的尺寸参数都参照国标通用游标卡尺的公差标准设定，主尺刻度与游标刻度的间距、刻度线长度、数值标识位置都完全贴合实物的刻度规范，保证模型的比例精度与真实量具完全一致。材质渲染阶段针对不同零件的实际材质属性做了精细化调整，主尺身与测量爪部分采用哑光不锈钢材质，还原金属量具表面的细腻磨砂质感，同时保留金属材质特有的轻微反光特性，锁紧螺钉部分做了亮面金属处理，模拟紧固件的镀锌表面效果，刻度标识部分采用哑光黑色印刷材质，与尺身金属底色形成清晰的视觉对比，提升模型的真实感。结构设计上完整还原了游标卡尺的滑动配合关系，游标滑框与主尺身的配合间隙按照实际产品的装配公差设定，既保证滑动的顺畅性，也还原了真实量具的配合精度，锁紧螺钉的位置、螺纹结构、旋钮纹理都做了细节刻画，深度尺杆与主尺尾端的连接结构、内测量爪的刃口形状、外测量爪的平面度都严格参照实物设计，没有做多余的简化处理。整体建模思路以还原真实量具的工程属性为核心，没有添加夸张的艺术化修改，所有结构都具备实际的工程参考价值，既可以作为机械设计教学的演示素材，也可以作为五金工具类产品设计的参考模型，渲染效果兼顾工业产品的严谨质感与视觉表现力，能够清晰展示游标卡尺的每一处结构细节与功能特征。
