工业级安全阀门阀体结构三维设计

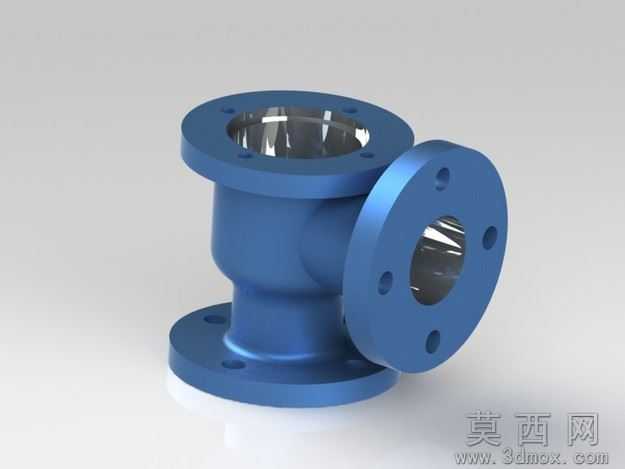

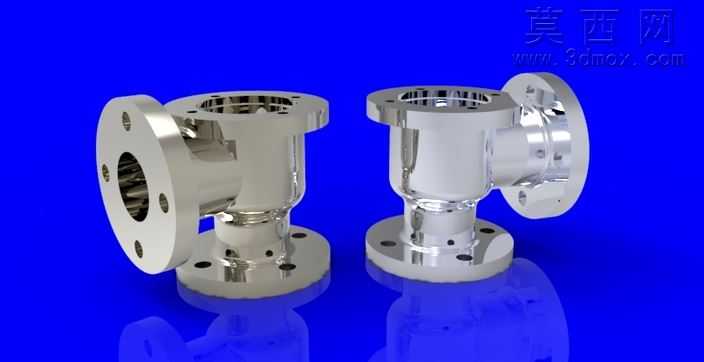

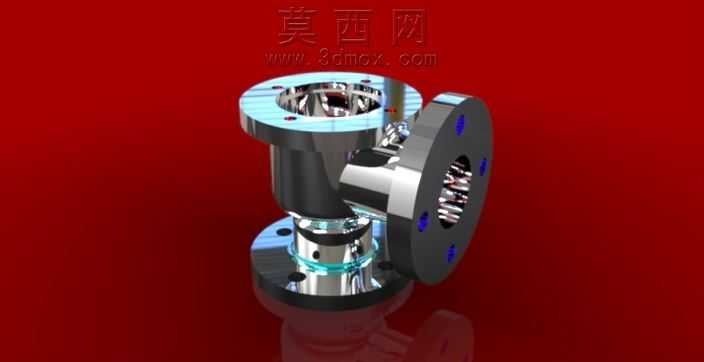

本作品为工业安全阀阀体的三维数字化设计成果，建模过程严格遵循机械设计行业规范，以实际工业应用中的安全阀阀体结构为原型，在三维建模软件中完成全参数化的特征构建。建模阶段首先梳理阀体的功能逻辑：作为安全阀的核心承压壳体，需要兼顾介质流通通道、阀瓣安装腔、法兰连接位、密封配合面等多重结构需求，因此先绘制二维截面草图，精准标定各段流道的通径尺寸、腔体壁厚、法兰盘的螺栓孔分布参数，通过拉伸、旋转等基础特征完成主体毛坯结构的搭建，再对局部安装槽、密封台阶、倒角圆角等细节特征做精细化处理，所有特征参数均可根据实际工况需求做关联调整，适配不同压力等级、不同通径规格的安全阀设计需求。材质与渲染阶段，针对阀体常用的金属材质特性做质感还原：主体承压部分采用不锈钢金属材质，调整金属度、粗糙度参数还原锻造不锈钢的哑光金属质感，法兰密封面、内部流道的加工面则设置更高的反光度，模拟精密机加工后的光亮金属表面，连接螺栓孔位做深色金属材质区分，场景采用深红色纯色背景突出阀体结构，通过三点布光方案打亮阀体的轮廓与内部结构，清晰展现各部分的衔接关系与空间结构。结构设计上充分考虑安全阀的工作特性，阀体的进出口流道做平滑过渡处理，减少介质流通时的阻力与紊流，腔体内部预留足够的阀瓣启闭行程空间，侧方法兰与底部法兰的连接面均设计有密封安装台阶，保证装配后的密封性能，整体壁厚根据承压需求做均匀化处理，避免应力集中问题，所有边角位置均做工艺倒角，既符合实际加工的工艺要求，也能减少装配过程中的磕碰损伤。整个设计过程完全匹配实际工业生产的加工逻辑，三维模型可直接用于后续的工程图导出、有限元受力分析、装配干涉校验等环节，为安全阀的整体设计、生产制造、装配调试提供精准的数字化参考依据。
