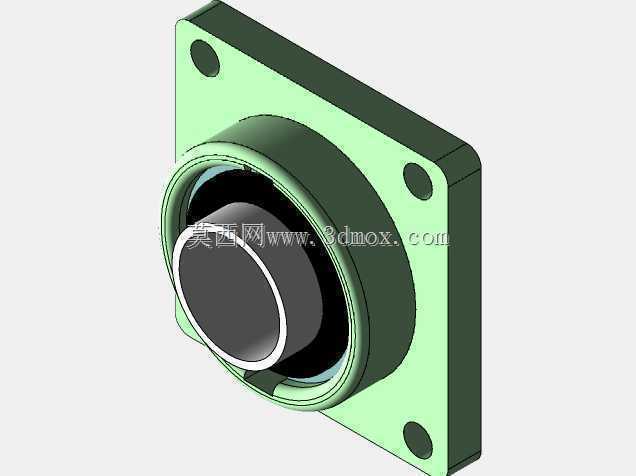

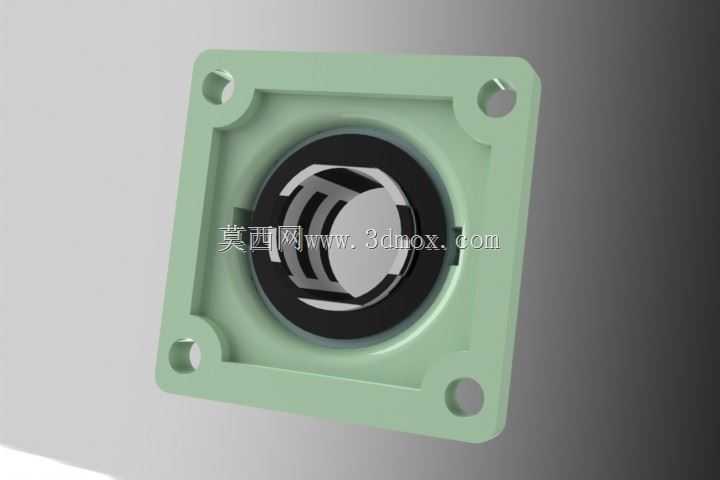

这类方形法兰式带座轴承支撑结构,在轻工输送线、小型自动化传动工位、食品包装设备的从动辊支撑端应用十分普遍,区别于立式安装的轴承座,方形法兰结构可直接通过四个角的安装孔固定在设备立板、型材端面或者机架侧壁上,不需要额外加工安装支座,能大幅缩短装配环节的加工与调试周期。从结构设计逻辑来看,主体安装座采用带加强筋的方形壳体结构,四个安装孔分布在法兰四角,孔位做了沉台设计,安装时螺栓头可完全沉入沉台内,不会突出安装面干涉周边部件,壳体与轴承配合的内孔做了精准的公差配合设计,能保证轴承压装后不会出现径向窜动,同时壳体四周的内凹加强筋既提升了整体结构刚性,又减少了不必要的材料用量,在保证支撑强度的前提下控制了整体重量。
中间的轴承嵌装位预留了足够的轴承外圈定位台阶,压装后轴承外圈完全被台阶限位,不会在传动过程中出现轴向移位,轴承内圈可适配对应直径的光轴或者阶梯轴,轴端可通过顶丝或者锁紧螺母与内圈固定,传递扭矩的同时承受径向载荷与一定的轴向载荷。安装边界上,方形法兰的四个安装孔中心距遵循通用传动配件的标准尺寸,可直接适配市面上多数同规格输送辊、传动辊的安装孔位,不需要二次改孔,安装面的平面度要求控制在合理范围内,避免安装后轴承座出现翘曲导致轴承卡滞、运转阻力增大的问题。实际使用过程中,这类支撑结构可承受中等载荷下的连续运转,壳体的边角做了圆角过渡处理,既避免了装配过程中锐边划伤操作人员,也能减少应力集中,避免长期受载后法兰角位出现开裂问题。
在做三维建模时,这类结构需要重点关注安装孔的位置度公差、轴承配合孔的圆柱度公差,以及沉台孔的深度尺寸,这些参数直接影响后续实际装配的适配性,若孔位偏差超过允许范围,会出现安装时螺栓无法穿入、轴承压装后同轴度不足导致轴运转抖动的问题。同时壳体的壁厚设计需要结合实际承载工况调整,重载工况下可适当增加法兰厚度与加强筋高度,轻载高速工况下可在保证刚性的前提下做轻量化镂空处理,适配不同设备的使用需求。
